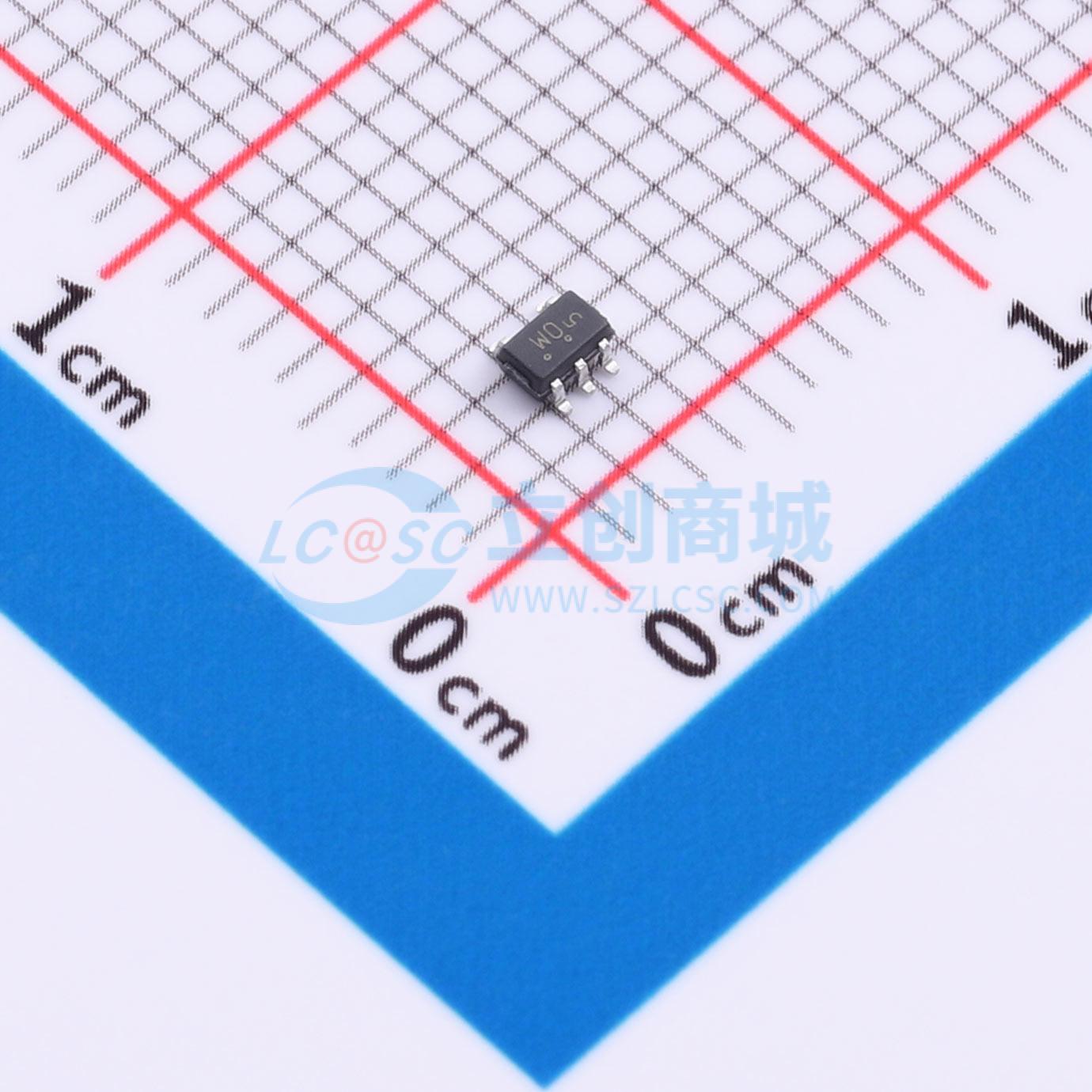

温馨提醒：图片仅供参考，商品以实物为准
MC74VHC1G125DFT2G
单通道非反相三态缓冲器，具有高抗噪性和稳定输出，适用于5V与3V电路接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHC1G125DFT2G
- 商品编号
- C25717080
- 商品封装
- SC-88A
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | VHC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 3.5ns@5V,15pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
MC74VHC1G125/MC74VHC1GT125是一款采用微型封装、具有三态输出的单路同相缓冲器。MC74VHC1G125具有CMOS电平输入阈值，而MC74VHC1GT125具有TTL电平输入阈值。其内部电路由三级构成，包括带缓冲的三态输出级，可提供高抗噪性和稳定的输出。输入结构可在施加高达5.5V电压时提供保护，与电源电压无关，这使得该器件可用于5V电路与3V电路之间的接口。部分输出结构在VCC = 0V以及输出电压超过VCC时也能提供保护。这些输入和输出结构有助于防止因电源电压与输入/输出电压不匹配、电池备份、热插拔等情况导致的器件损坏。
商品特性
- 设计用于2.0V至5.5V VCC工作电压
- 在5V电压下典型传播延迟tPD为3.5ns
- 输入/输出过压容限高达5.5V
- IOFF功能支持部分断电保护
- 在3.0V电压下可提供/吸收8mA电流
- 提供SC-88A、SC-74A、SOT-953和UDFN6封装
- 芯片复杂度低于100个FET
- 带-Q后缀的型号适用于汽车及其他需要特定生产场地和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力
- 该器件为无铅、无卤素/无BFR且符合RoHS标准
