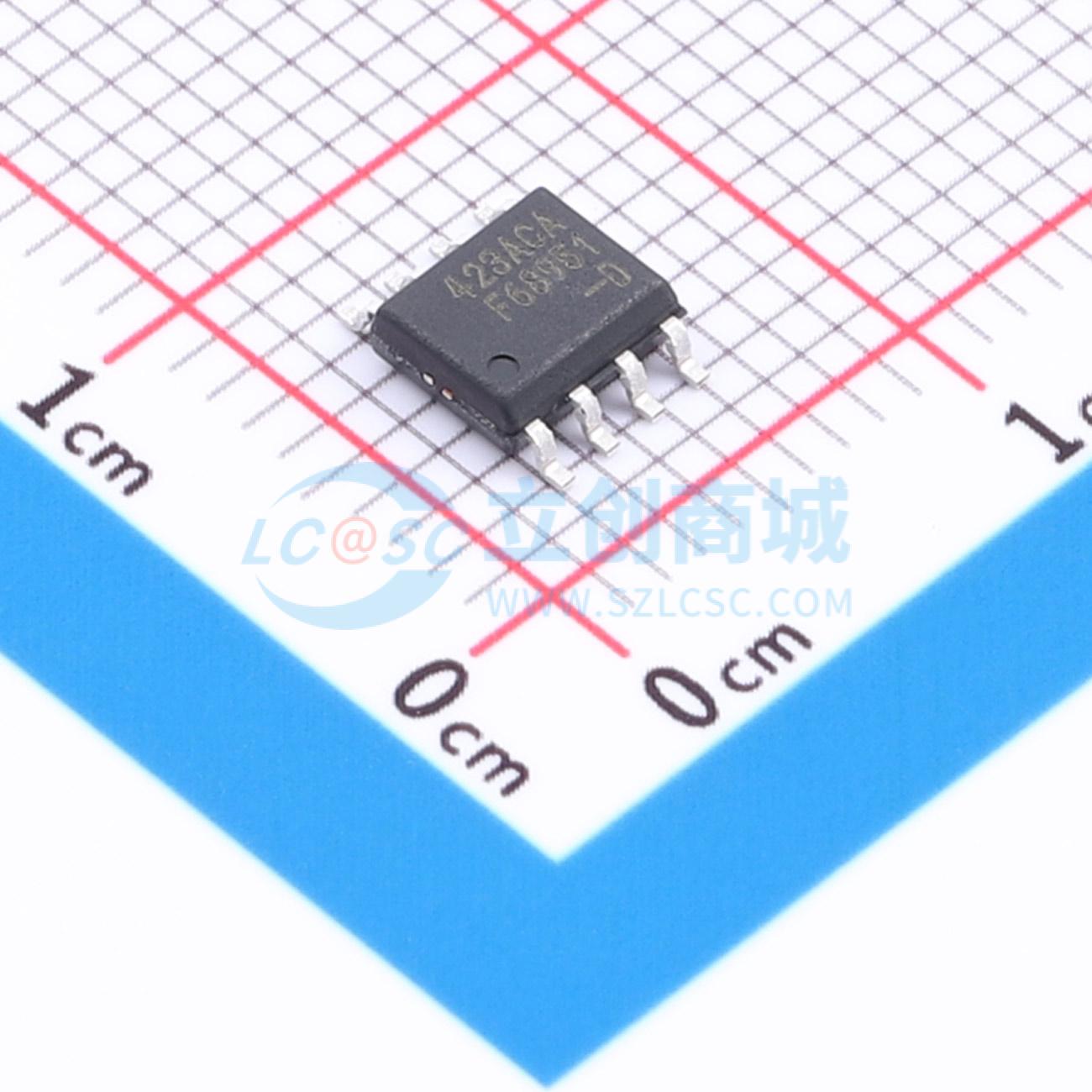

温馨提醒：图片仅供参考，商品以实物为准
MLX90423GDC-ACA-230-SP
Triaxis位置传感器IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Melexis(比利时迈来芯)
- 商品型号
- MLX90423GDC-ACA-230-SP
- 商品编号
- C25720317
- 商品封装
- SOIC-8
- 包装方式
- 袋装
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 旋转位置传感器 | |
| 接口类型 | PWM | |
| 工作电压 | 4.5V~5.5V | |
| 旋转角度范围 | 0°~360° | |
| 线性范围 | - | |
| 工作电流 | 12mA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 工作温度 | -40℃~+160℃ | |
| 功能特性 | 多轴磁场检测；故障诊断；可编程传输 |
商品概述
MLX90423 是一款单片磁位置处理器集成电路。它由 Triaxis Hall 磁前端、模数信号调节器、用于高级信号处理的数字信号处理器和可编程输出级驱动器组成。MLX90423 对施加于集成电路的三个磁通密度分量（即 Bx、By 和 Bz）敏感。这使 MLX90423 与正确的磁路能够解码任何运动磁体的位置（线性位移 + 360° 通轴）。它实现了非接触式位置传感器的设计，这些传感器在汽车和工业应用中经常需要。MLX90423 提供比例模拟、PWM 输出或根据安全传感器格式编码的 SENT 帧。该电路提供增强的串行消息，包括错误代码和用户定义的值。
商品特性
- Triaxis Hall 技术
- 片上信号处理，用于鲁棒的位置传感
- 可编程测量范围
- 可编程线性传输特性（12 至 16 多点）
- 可选输出模式：SENT（SAE J2716 APR2016）、PWM（脉冲宽度调制）、比例模拟
- ISO26262 SEooC CISIL 就绪
- SENT 和 PWM 输出的 ASIL-C 等级
- 模拟输出的 ASIL-B 等级
- AEC-Q100 认证（0 级）
- 抗杂散磁场能力高达 5 mT（4 kA/m），符合 ISO 11452-8
- 抗杂散场角度传感高达 360°
- 48 位 ID 编号选项
- 封装，符合 ROHS：单芯片 - SOIC-8，双芯片（全冗余） - TSSOP-16，无 PCB SMP-3
应用领域
- 旋转位置传感器
- 踏板位置传感器
- 节气门位置传感器
- 行驶高度位置传感器
- 线性位置传感器
- 方向盘位置传感器
- 浮子液位传感器
- 非接触式电位器
