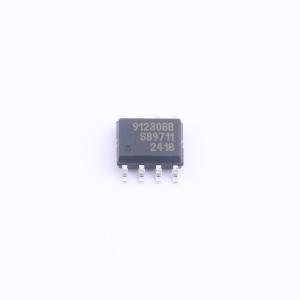

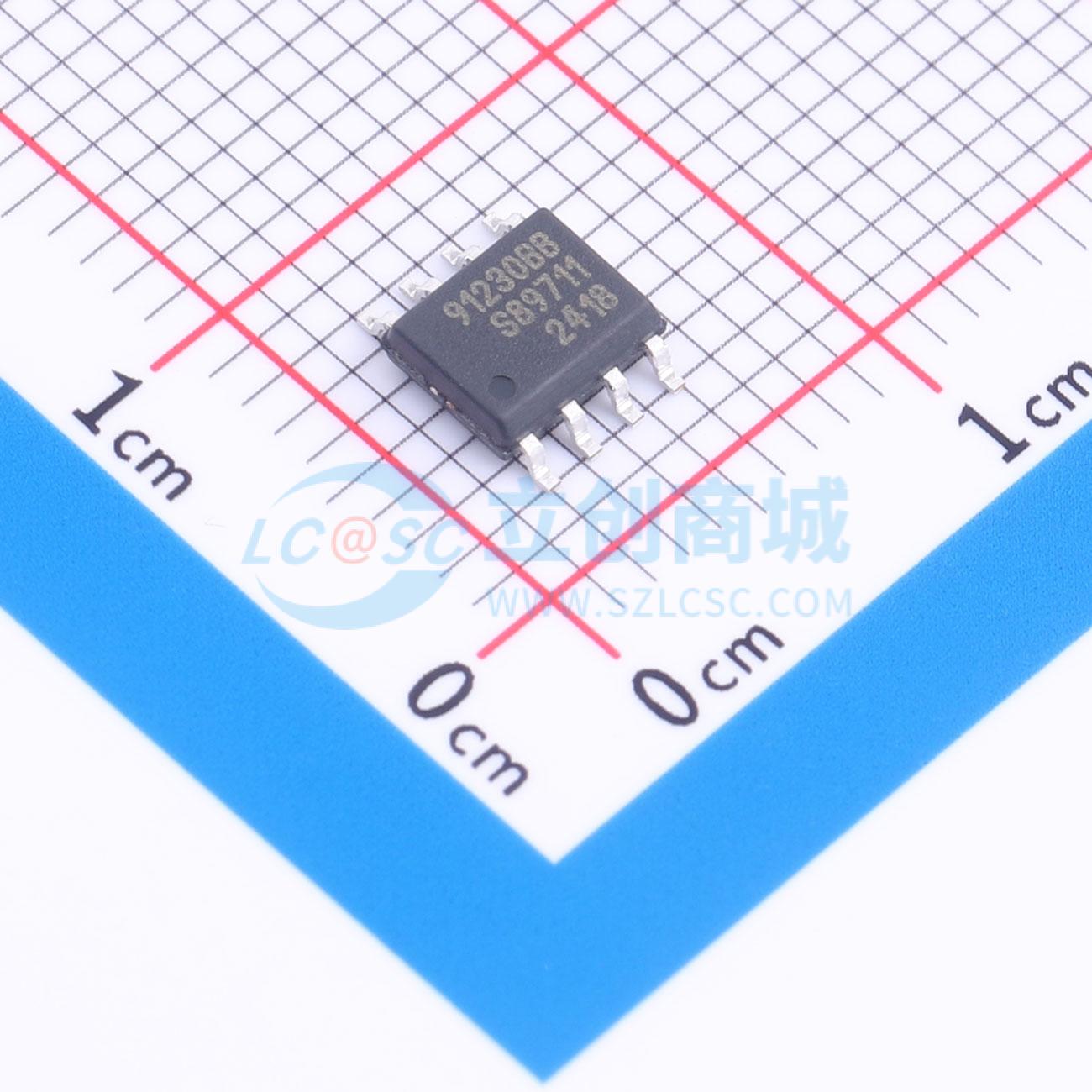

MLX91230KDC-BBA-000-SP
基于霍尔效应的智能电流、电压和温度传感器IC，适用于安全应用，具备自动增益控制和低功耗模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Melexis(比利时迈来芯)
- 商品型号
- MLX91230KDC-BBA-000-SP
- 商品编号
- C25720318
- 商品封装
- SOIC-8
- 包装方式
- 袋装
- 商品毛重
- 3.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | - | |
| 工作电压 | 4.5V~18V | |
| 隔离电压(Vrms) | - | |
| 灵敏度 | - | |
| 待机电流 | 100uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | - | |
| 电流端电阻 | - | |
| 响应时间(tr) | - | |
| 双向电流检测 | 支持 | |
| 功能特性 | - |
商品概述
MLX91230是Melexis首款基于智能霍尔效应的电流传感器，属于第三代产品系列。该芯片能够测量三种物理量：电流、电压和温度，具备过流检测功能，并在单个集成电路上配备了专用的32KB闪存。这款符合ASIL标准的芯片非常适合安全应用。通过其诊断功能，MLX91230减轻了集成商在开发所有安全机制时的重要负担。在整个温度范围内，MLX91230的精度为0.5%，整体寿命漂移为1%，从而提高了霍尔效应直流电流传感的精度。该集成电路的MCU支持自动增益控制，以覆盖更高的动态范围，其板载闪存支持定制软件、对系统缺陷进行广泛补偿以及低功耗模式。MLX91230可以由5V稳压电源供电，也可以直接连接到12V电池，通过LIN总线或UART输出测量和诊断数据。
商品特性
- IVT电池测量：基于霍尔效应的电流传感器、电压测量
- 12V或24V/48V电池使用内部分压器，高压电池需要外部分压器
- 内部（PTAT）和可选外部NTC温度传感器
- 16位MCU，配备32KB闪存、128B闪存校验和、20KB ROM、2KB RAM和512B EEPROM存储器
- LIN/UART通信接口
- 符合LIN2.2/SAE J2602和ISO17987标准的LIN从机，UART作为CAN MCU桥接器
- LIN和UART或内部定时器唤醒功能
- 过流检测功能（<500μs）
- 512mT的磁量程
- 可能具备自动增益控制（AGC）以实现更高的动态范围
- 提供低级软件库
- 用户可编程传输特性
- 电源电压：4.5至18V（5V稳压电源或12V电池供电能力）
- 低电流消耗（<21mA），可编程占空比睡眠模式（RAM内容在<100μA时保持）
- 环境温度范围：-40°C至125°C
- 符合ISO26262标准的ASIL C级SEooC（独立安全元件）
- 通过AEC-Q100 1级汽车认证
- 符合RoHS标准的SOIC8（DC）封装
应用领域
- 12V/24V电池端子传感器
- 48V/高压电池管理系统
- 主电流测量
- 冗余电流测量（同质或异质传感技术）
- 可诊断过流检测
- SoC/SoH/SoF + Rint（预）计算
- 智能电池断开单元、接线盒或功率继电器组件
- 智能热熔断器
- 智能高压继电器或接触器
- 高压直流快速充电电流传感器
- 区域控制器
