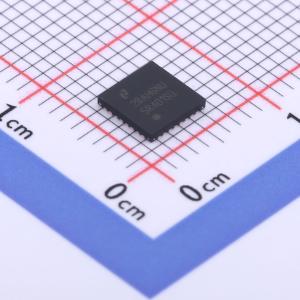

DS15BR401TSQ/NOPB

DS15BR400/DS15BR401 4通道LVDS缓冲器/中继器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4通道LVDS缓冲器/中继器，支持高达2Gbps的数据速率，具有低抖动、高抗噪性、低功耗和6dB预加重功能。
品牌名称: TI(德州仪器)
商品型号: DS15BR401TSQ/NOPB
商品编号: C2652368
商品封装: WQFN-32(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DS15BR400/DS15BR401 是四通道 LVDS 缓冲器/中继器，数据速率高达 2 Gbps。高速数据路径和直通引脚布局可最大限度地减少内部器件抖动并简化电路板布局，而预加重可克服损耗性背板和电缆引起的 ISI 抖动效应。差分输入接口为 LVDS、Bus LVDS 信号，例如 TI 的 10 位、16 位和 18 位 Bus LVDS SerDes，以及 CML 和 LVPECL。DS15BR400 的差分输入和输出内部接有 100Ω 电阻，以提高性能并最大限度地减少电路板空间。DS15BR401 没有输入端接电阻。中继器功能特别适用于通过损耗性电缆和背板提高长距离传输的信号。

DS15BR400/DS15BR401 由单个 3.3V 电源供电，功耗为 578 mW（典型值）。它们在 -40°C 至 +85°C 的工业温度范围内工作，并提供节省空间的 WQFN-32 和 TQFP-48 封装。

应用领域

电缆延长应用
信号重复和缓冲
数字路由器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LVDS芯片
	类型	中继器
	驱动器数	4
	接收器数	4

	属性	参数值
	工作电压	3V~3.6V
	数据速率	2Gbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；CML；LVPECL
