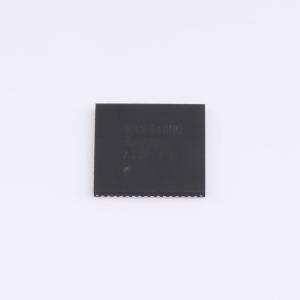

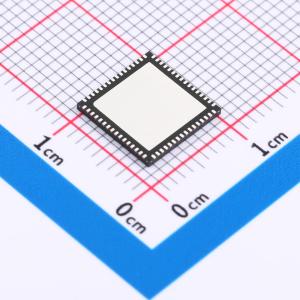

温馨提醒：图片仅供参考，商品以实物为准

DS90UB940NTNKDTQ1

DS90UB940N-Q1 FPD-Link III 解串器

描述: DS90UB940N-Q1 是一款 FPD-Link III 解串器，支持高达 170MHz 的像素时钟频率，并将单通道或双通道 FPD-Link III 流转换为 MIPI CSI-2 格式。
品牌名称: TI(德州仪器)
商品型号: DS90UB940NTNKDTQ1
商品编号: C2652188
商品封装: WQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

DS90UB940N-Q1 是一款FPD-Link III 解串器，与DS90UB949/947/929-Q1 串行器配合使用时可将单通道或双通道FPD-Link III 流转换成MIPI CSI-2 格式。该解串器能够在经济高效的50Ω 单端同轴或100Ω 差分屏蔽双绞线(STP) 电缆上运行。该器件能够从单通道或双通道FPD-Link III 串行流中恢复数据，然后将数据转换为摄像机串行接口(CSI-2) 格式，最高可支持WUXGA 和1080p60 视频分辨率（24 位色深）。 FPD-Link III 接口支持通过同一条差分链路进行视频和音频数据传输以及全双工控制（包括I2C 和SPI 通信）。通过两个差分对实现视频数据和控制的整合可减小互连线尺寸和重量，并简化系统设计。通过使用低压差分信令、数据换序和随机生成更大限度地减少了电磁干扰(EMI)。在向后兼容模式下，该器件在单一差分链路上最高可支持WXGA 和720p 分辨率（24 位色深）。该器件将自动检测FPD-Link III 通道并提供一种时钟对齐和偏移补偿功能，无需任何特殊的训练模式。这可在互连线路（例如，PCB 布线）中出现不匹配问题、电缆线对长度存在差异以及连接器不平衡时确保相位偏移在容差范围内。

商品特性

具有符合AEC-Q100 标准的下列特性
器件温度等级2： -40°C 至 +105°C 的环境工作温度范围
支持高达170MHz 的像素时钟频率，可实现WUXGA (1920×1200) 和1080p60 分辨率和24 位色深
具有偏斜校正能力的单通道或双通道FPD-Link III 接口
MIPI D-PHY/CSI-2 发送器
具有可选的2 通道或4 通道运行模式（每个通道最高1.3Gbps）的CSI-2 输出端口
视频格式：RGB888/666/565、YUV422/420 和RAW8/10/12
可编程虚拟通道标识符
四通道高速GPIO（每个通道最高2Mbps）
自适应接收均衡
1.7GHz 时的通道插入损耗补偿高达–15.3dB 提供自动温度和电缆老化补偿
SPI 控制接口速率高达3.3Mbps具有1Mbps 快速模式增强版的I2C（主/从）
支持7.1 多条I2S（4 个数据）通道

应用领域

汽车信息娱乐系统和仪表组
汽车中控台显示屏
后座娱乐系统
汽车仪表组显示屏
汽车智能显示屏

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	1.3Gbps
	时钟频率(fc)	170MHz
	工作电压	3.3V；1.2V

	属性	参数值
	工作温度	-40℃~+105℃
	通道数	2；1
	输出	MIPI
	控制接口	SPI；I2C
