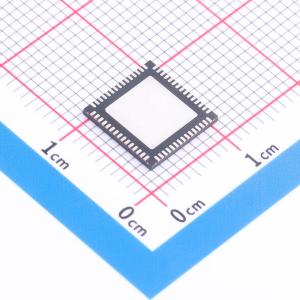

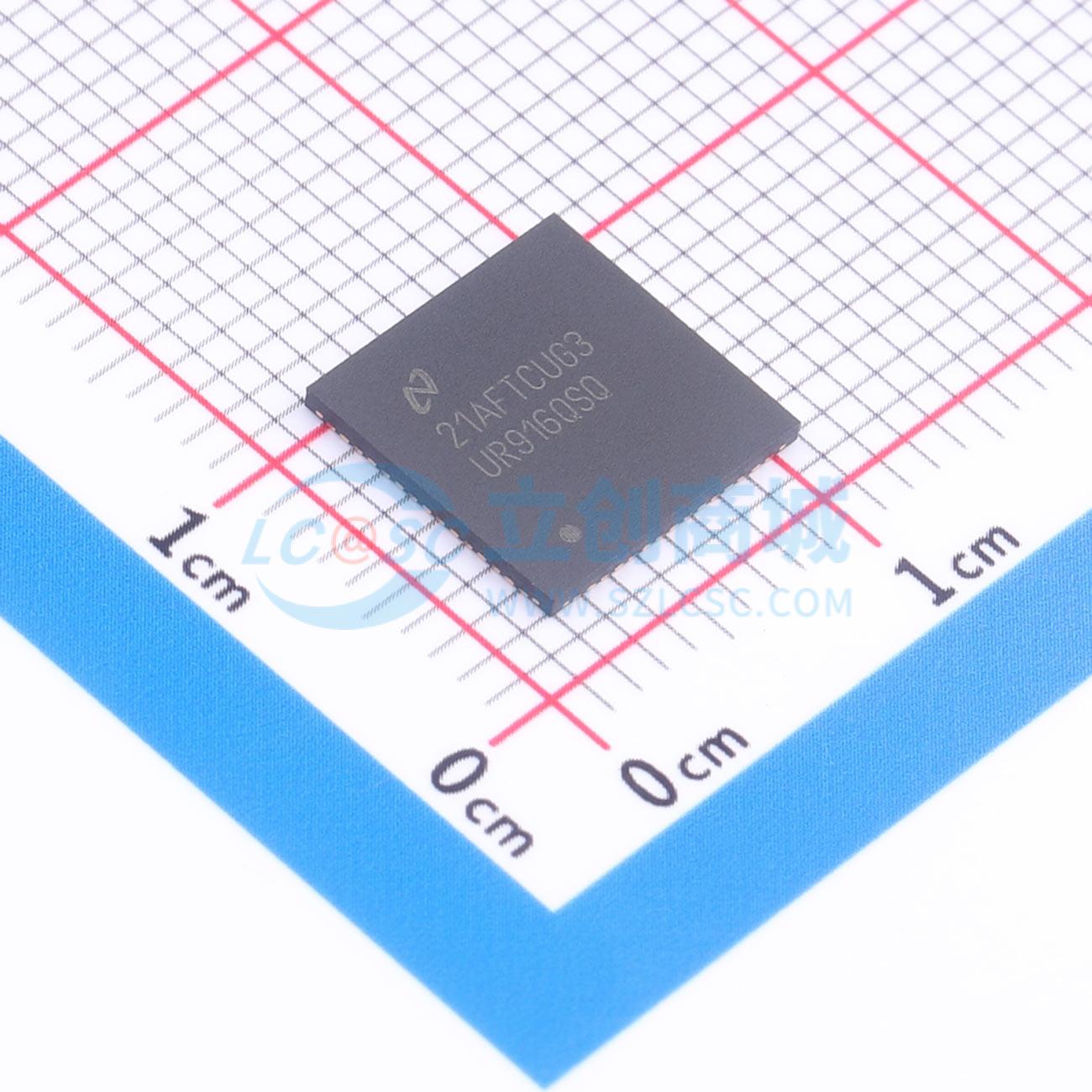

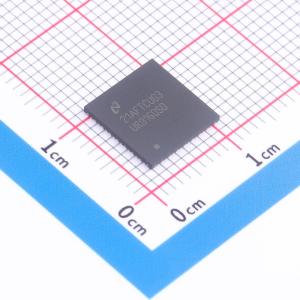

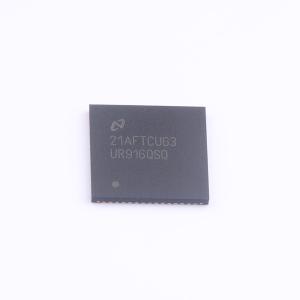

温馨提醒：图片仅供参考，商品以实物为准

DS90UR916QSQX/NOPB

DS90UR916Q 5-65MHz 24位颜色 FPD-Link II 解串器，带图像增强功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5-65 MHz PCLK 支持 (140 Mbps - 1.82 Gbps)，RGB888+VS,HS,DE 支持，图像增强功能包括白平衡 LUT 和自适应 Hi-FRC 抖动。
品牌名称: TI(德州仪器)
商品型号: DS90UR916QSQX/NOPB
商品编号: C2652197
商品封装: WQFN-60-EP(9x9)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

DS90UR916Q FPD-Link II 解串器与 DS90UR905Q FPD-Link II 串化器配合使用，可通过单对差分线传输 24 位数字视频数据。DS90UR916Q 具备旨在提升显示屏图像质量的特性。FPD-Link II 的高速串行总线方案通过消除时钟和数据之间的偏斜问题，极大地简化了系统设计，减少了连接器引脚数量，减小了互连尺寸、重量和成本，并总体上简化了 PCB 布局。此外，采用内部直流平衡解码来支持交流耦合互连。 DS90UR916Q 解串器恢复数据（RGB）和控制信号，并从串行数据流中提取时钟。解串器无需使用训练序列或特殊同步模式即可锁定输入的串行数据流，并且不需要参考时钟。提供链路状态（LOCK）输出信号。DS90UR916Q 非常适合 24 位彩色应用。白平衡查找表和自适应 Hi-FRC 抖动为用户提供了一种经济高效的方法来提升显示图像质量。通过用户可选的接收器均衡功能优化串行传输。采用低压差分信号、输出摆率控制将 EMI 降至最低，并且解串器可配置为在其并行输出端生成扩频时钟和数据。 DS90UR916Q 采用 60 引脚 WQFN 封装。其工作温度范围为汽车级 AECQ100 2 级的 -40℃ 至 +105℃。

商品特性

支持 5 – 65 MHz PCLK（140 Mbps – 1.82 Gbps）
支持 RGB888 + VS、HS、DE
图像增强 - 白平衡查找表和自适应 Hi-FRC 抖动
支持长达 10 米的交流耦合 STP 互连电缆 @ 速度
链路 BIST 模式和报告引脚
I2C 兼容串行控制总线
掉电模式可将功耗降至最低
1.8V 或 3.3V 兼容 LVCMOS I/O 接口
汽车级产品：符合 AEC-Q100 2 级标准
8 kV HBM 和 ISO 10605 ESD 等级
快速随机数据锁定；无需参考时钟
可调输入接收器均衡
LOCK（实时链路状态）报告引脚
输出并行总线上的 EMI 最小化（SSCG）
输出摆率控制（OS）
与旧一代器件兼容的向后兼容模式

应用领域

汽车导航显示屏
汽车娱乐显示屏

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	-

	属性	参数值
	时钟频率(fc)	65MHz
	工作电压	-
	工作温度	-40℃~+105℃
