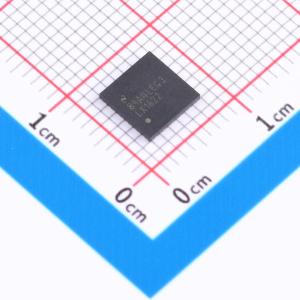

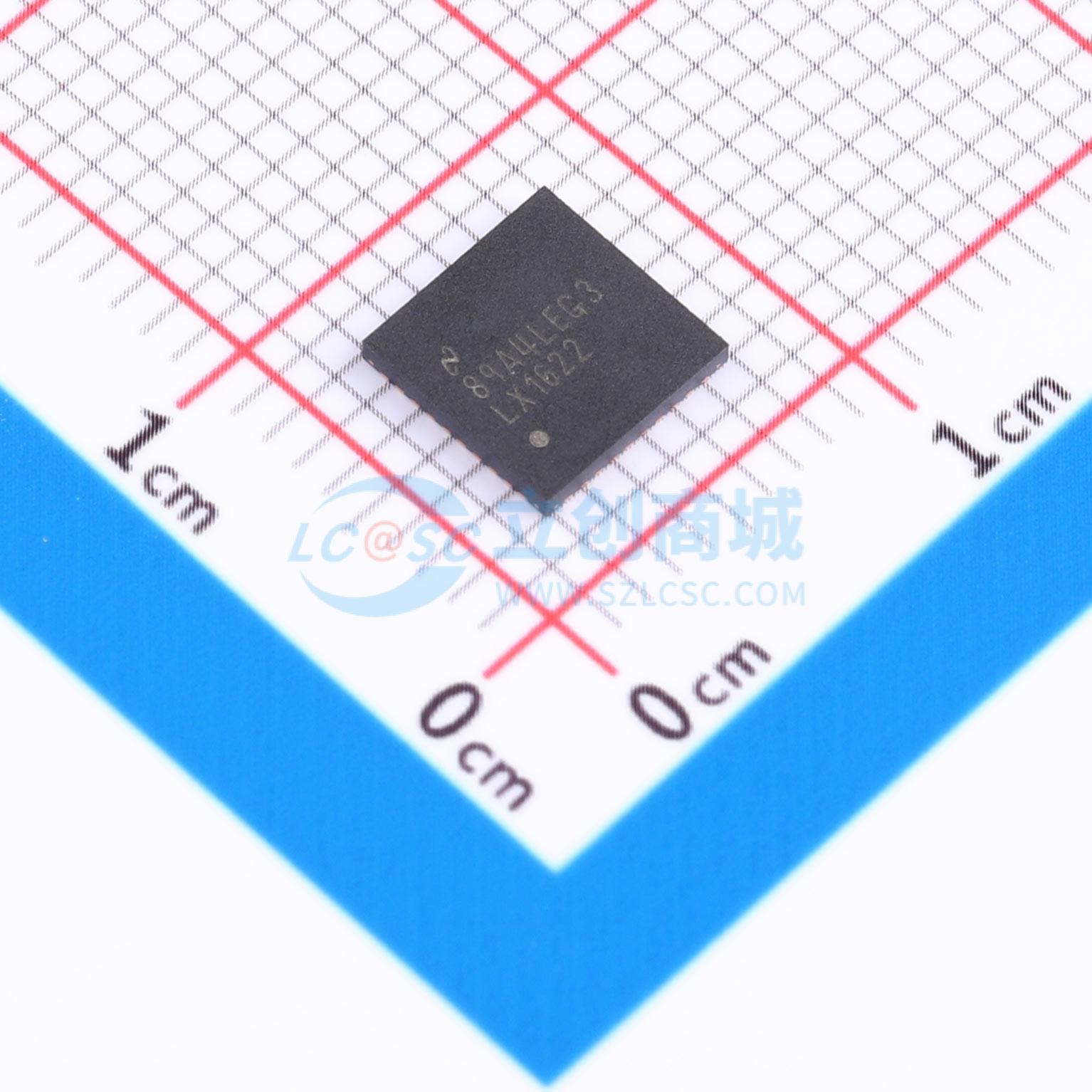

DS92LX1622SQE/NOPB

DS92LX1621/DS92LX1622 10 - 50 MHz DC-Balanced Channel Link II Serializer and Deserializer with Bi-Directional Control Channel

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS92LX1621/DS92LX1622提供了一个高速前向通道和一个全双工后向通道，用于数据传输。支持I²C接口进行设备配置。
品牌名称: TI(德州仪器)
商品型号: DS92LX1622SQE/NOPB
商品编号: C2652195
商品封装: WQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DS92LX1621/DS92LX1622芯片组提供了一个Channel Link III接口，该接口具有高速前向通道和全双工反向通道，用于通过单个差分对进行数据传输。串行器/解串行器对旨在直接连接汽车摄像系统与主机控制器/电子控制单元（ECU）。主要传输功能是通过单一高速串行流发送16位图像数据，并带有低延迟的双向控制通道传输，支持I2C。在16位有效载荷中包括一个可选的数据完整性选项，可以选择CRC（循环冗余校验）或奇偶校验位来监控传输链路错误。使用TI的嵌入式时钟技术可以在单个差分对上实现透明的全双工通信，携带非对称双向控制信息而不依赖于视频消隐间隔。这种单一串行流简化了通过PCB走线和电缆传输宽数据总线的过程，消除了并行数据和时钟路径之间的偏斜问题。这显著降低了系统成本，通过缩小数据路径减少了PCB层数、电缆宽度以及连接器尺寸和引脚数量。

此外，解串行器输入提供了均衡控制以补偿媒体在长距离传输中的损耗。内部采用直流平衡编码/解码来支持交流耦合互连。

睡眠功能提供了一种节能模式和远程唤醒中断，用于信号远程设备。

串行器采用32引脚WQFN封装，解串行器采用40引脚WQFN封装。

商品特性

可配置的数据吞吐量
- 12位（最小）最高可达600 Mbits/sec
- 16位（默认）最高可达800 Mbits/sec
- 18位（最大）最高可达900 Mbits/sec
支持10 MHz至50 MHz输入时钟
嵌入式时钟，采用直流平衡编码以支持交流耦合互连
能够驱动长达10米的屏蔽双绞线
具有I2C支持的双向控制接口通道
用于设备配置的I2C接口
单引脚ID寻址
16位数据有效载荷，带CRC（循环冗余校验），用于检查数据完整性，并具有可编程的数据传输错误检测和中断控制
最多6个可编程GPIO
AT-SPEED BIST诊断功能，以验证链路完整性
SER和DES各自的独立电源控制
用户可选择SER和DES并行数据的时钟边沿
集成端接电阻
1.8V或3.3V兼容并行总线接口
单电源1.8V供电
符合IEC 61000–4–2 ESD标准
解串器不需要参考时钟
可编程接收均衡
LOCK输出报告引脚，确保链路状态
EMI/EMC缓解
DES可编程扩频（SSCG）输出
DES接收器交错输出
温度范围-40°C至±85°C
SER封装：32引脚WQFN（5mm x 5mm）
DES封装：40引脚WQFN（6mm x 6mm）

应用领域

工业显示器
触摸屏
医学成像

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器,解串器
	数据速率	900Mbps

	属性	参数值
	时钟频率(fc)	50MHz
	工作电压	1.8V
	工作温度	-40℃~+85℃
