商品概述

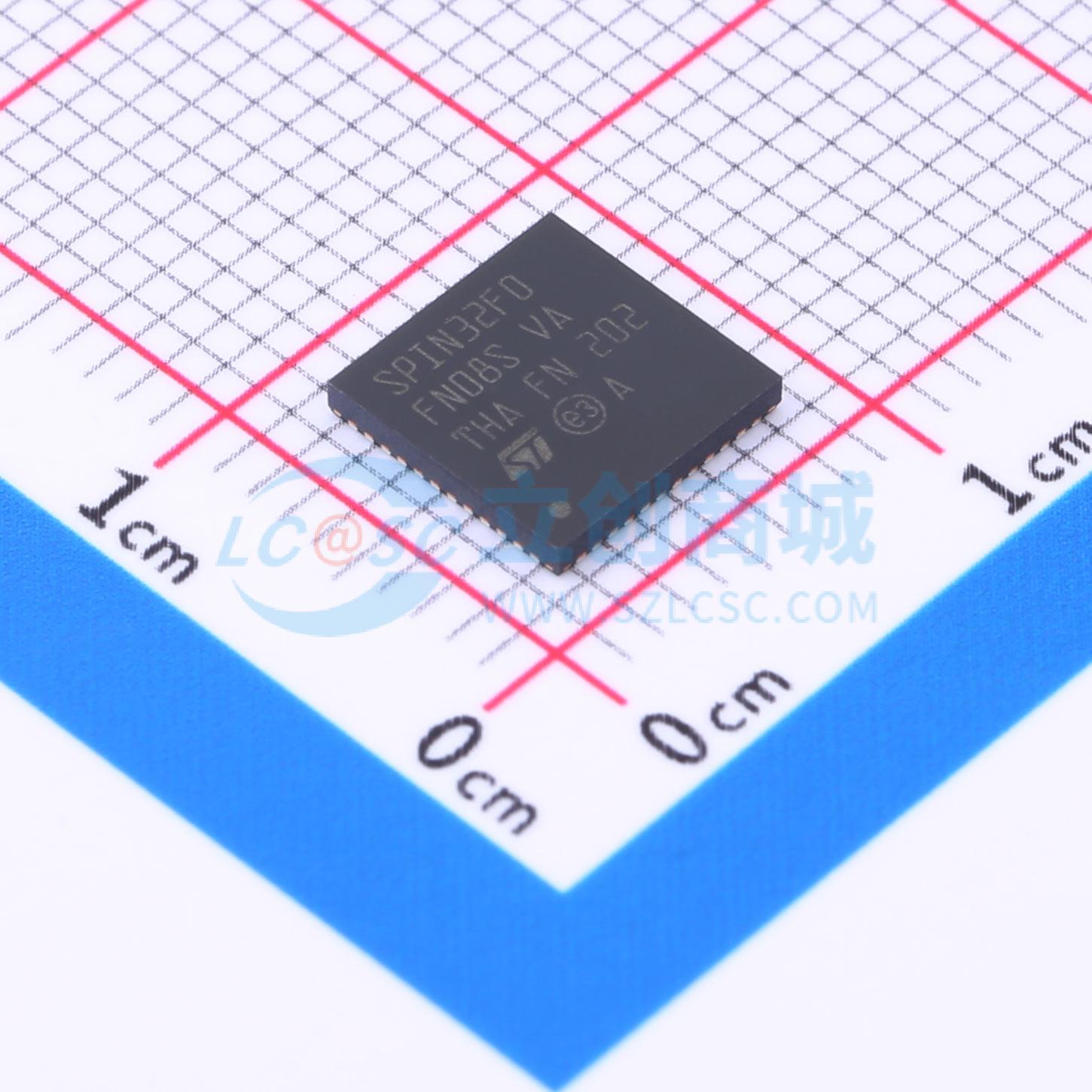

STSPIN32F0A是一款系统级封装，提供了一种集成解决方案，适用于使用不同驱动模式驱动三相无刷直流电机。

它内置了一个三半桥栅极驱动器，能够驱动具有600 mA（灌电流和拉电流）能力的功率MOSFET。由于集成了互锁功能，同一半桥的高侧和低侧开关不能同时被驱动为高电平。

内部的DC/DC降压转换器提供了适合为MCU和外部组件供电的3.3 V电压。内部LDO线性稳压器为栅极驱动器提供供电电压。

集成的运算放大器可用于信号调理，例如，用于检测分流电阻上的电流。

集成的具有可编程阈值的比较器用于执行过流保护。

集成的MCU（STM32F031C6，扩展温度范围，后缀7版本）可以执行磁场定向控制、六步无传感器以及其他先进的驱动算法。它具有写保护和读保护功能，以防止对嵌入式闪存进行不必要的写入和/或读取操作。通过嵌入式引导加载程序，可以通过串行接口在现场下载固件。

STSPIN32F0A还具有过温保护和欠压锁定保护，并可以进入待机模式以降低功耗。该设备提供了16个具有5V耐受能力的通用I/O端口（GPIO），一个最多支持9通道单次或扫描模式转换的12位模数转换器，5个可同步的通用定时器，并支持易于使用的调试串行接口（SWD）。
