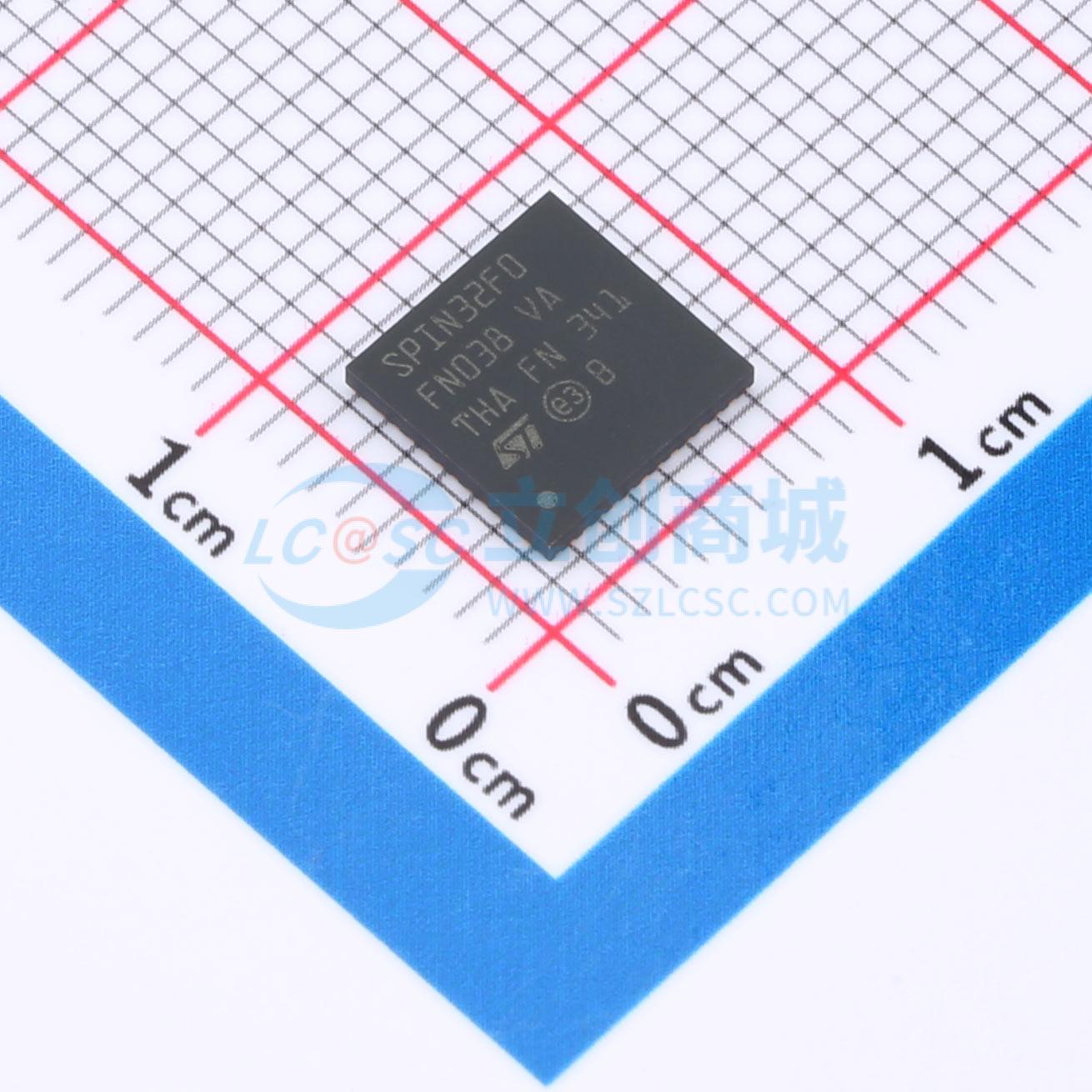

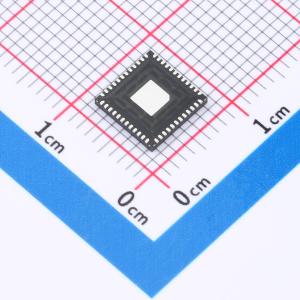

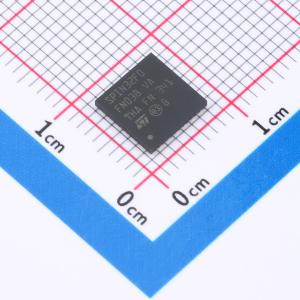

STSPIN32F0BTR

STSPIN32F0B 是一种系统级封装，提供了一种适用于使用不同驱动模式驱动三相无刷电机的集成解决方案。它嵌入了一个能够驱动具有600 mA（灌电流和源电流）能力的功率MOSFET的三半桥门极驱动器。由于集成了互锁功能，同一半桥的高侧和低侧开关不能同时被驱动为高电平。

内部DC/DC降压转换器提供了适合为MCU和外部组件供电的3.3V电压。内部LDO线性稳压器为门极驱动器提供供电电压。

集成的运算放大器可用于信号调理，例如通过分流电阻进行电流检测。集成有一个可编程阈值的比较器以执行过流保护。

集成的MCU（STM32F031C6，扩展温度范围，后缀7版本）允许执行磁场定向控制、六步无传感器以及其他高级驱动算法。它对嵌入式Flash存储器具有写保护和读保护功能，以防止不必要的写入和/或读取。可以通过串行接口利用内置引导加载程序在现场下载固件。

STSPIN32F0B器件还具有过温保护和欠压锁定保护，并可以进入待机模式以降低功耗。该器件提供了20个具有5V耐受能力的通用I/O端口（GPIO），一个最多支持9通道单次或扫描模式转换的12位模数转换器，5个可同步的通用定时器，并支持易于使用的调试串行接口（SWD）。

• 扩展工作电压范围：6.7至45 V
• 三相栅极驱动器，600 mA灌/拉电流
• 集成自举二极管
• 防止交叉导通
• 32位ARM Cortex-M0内核：最高48 MHz时钟频率
• 4 KB SRAM，带硬件奇偶校验
• 32 KB Flash存储器，带用于写保护和读保护的选项字节
• 可用的引导加载程序固件
• 3.3 V DC/DC降压转换器稳压器，带过流、短路和热保护
• 12 V LDO线性稳压器，带热保护
• 20个通用I/O端口（GPIO）
• 5个通用定时器
• 12位ADC转换器（最多9个通道）
• I2C、USART和SPI接口
• 一个轨到轨运算放大器，用于信号调理
• 带可编程阈值的过流保护比较器
• 低功耗待机模式
• 每个电源的UVLO保护：V_M、VDD、VREG和VBOOTx
• 通过SwD支持片上调试
• 扩展温度范围：-40至+125 ℃

• 电动工具
• 风扇和泵
• 工业自动化
• 电池供电的家用电器
