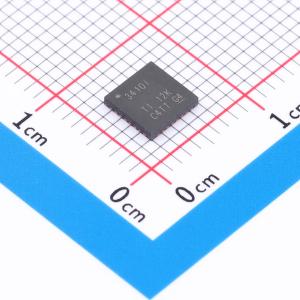

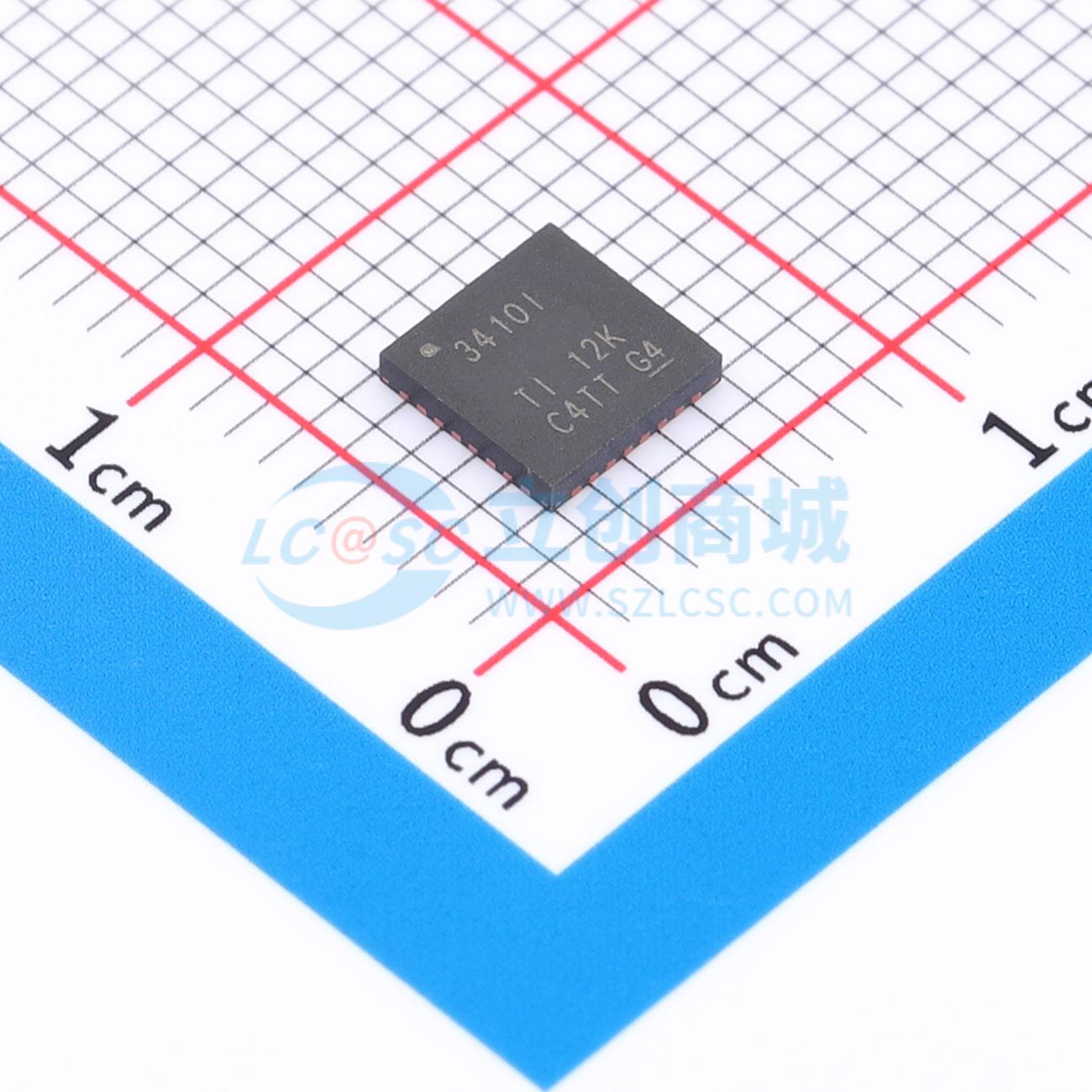

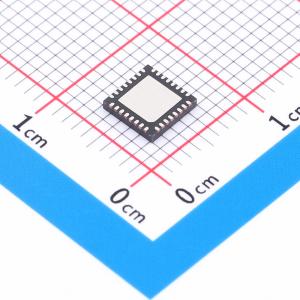

TUSB3410IRHBT
UART、I2C 和 IrDA 串行端口转 USB 桥接器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB3410IRHBT
- 商品编号
- C2651740
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| 程序存储容量 | 10KB | |
| 程序存储器类型 | ROM |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 18KB | |
| I/O数量 | 4 | |
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TUSB3410 设备提供了 USB 端口与增强型 UART 串行端口之间的桥接。该设备包含一个带有 16KB RAM 的 8052 微控制器单元（MCU），可以从主机或通过 I2C 从外部板载存储器加载。设备还包含 10KB 的 ROM，允许 MCU 在启动时配置 USB 端口。ROM 代码中还包含一个 I2C 引导加载程序。所有设备功能（如 USB 命令解码、UART 设置和错误报告）都由内部 MCU 固件与 PC 主机协同管理。
商品特性
- 完全符合 USB 2.0 全速规范：TID#40340262
- 支持 12-Mbps USB 数据速率（全速）
- 支持 USB 挂起、恢复和远程唤醒操作
- 可配置为总线供电和自供电操作
- 支持总共三个输入端点和三个输出端点（中断、批量）
- 集成 8052 微控制器，具有：
- 用于内部数据的 256x8 RAM
- 10Kx8 ROM（带 USB 和 I2C 引导加载程序）
- 可从主机或 I2C 端口加载代码空间的 16Kx8 RAM
- 用于数据缓冲区和端点描述符块 (EDBs) 的 2Kx8 共享 RAM
- 用于 EEPROM 设备访问的主 I2C 控制器
- MCU 以 24 MHz 运行，提供 2-MIPS 操作
- 128-ms 看门狗定时器
- 增强的 UART 功能：
- 软件和硬件流控制
- 自动 RS-485 总线收发器控制，支持和不支持回显
- 可选的 IrDA 模式，最高可达 115.2-kbps 传输
- 软件可选波特率，范围从 50 BPS 到 921.6 kbps
- 可编程串行接口特性：
- 5、6、7 或 8 位字符
- 偶校验、奇校验或无校验位生成和检测
- 1、1.5 或 2 位停止位生成
- 行中断生成和检测
- 内部测试和环回功能
- 调制解调器控制功能（CTS、RTS、DSR、RI 和 DCD）
- 内部诊断能力：
- 用于通信链路故障隔离的环回控制
- 中断、奇偶校验、溢出、帧错误模拟
应用领域
- 调制解调器
- 外设：打印机、手持设备等
- 医疗计量仪
- DSP 和 μC 接口
