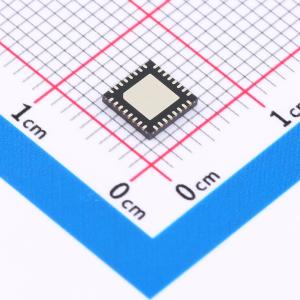

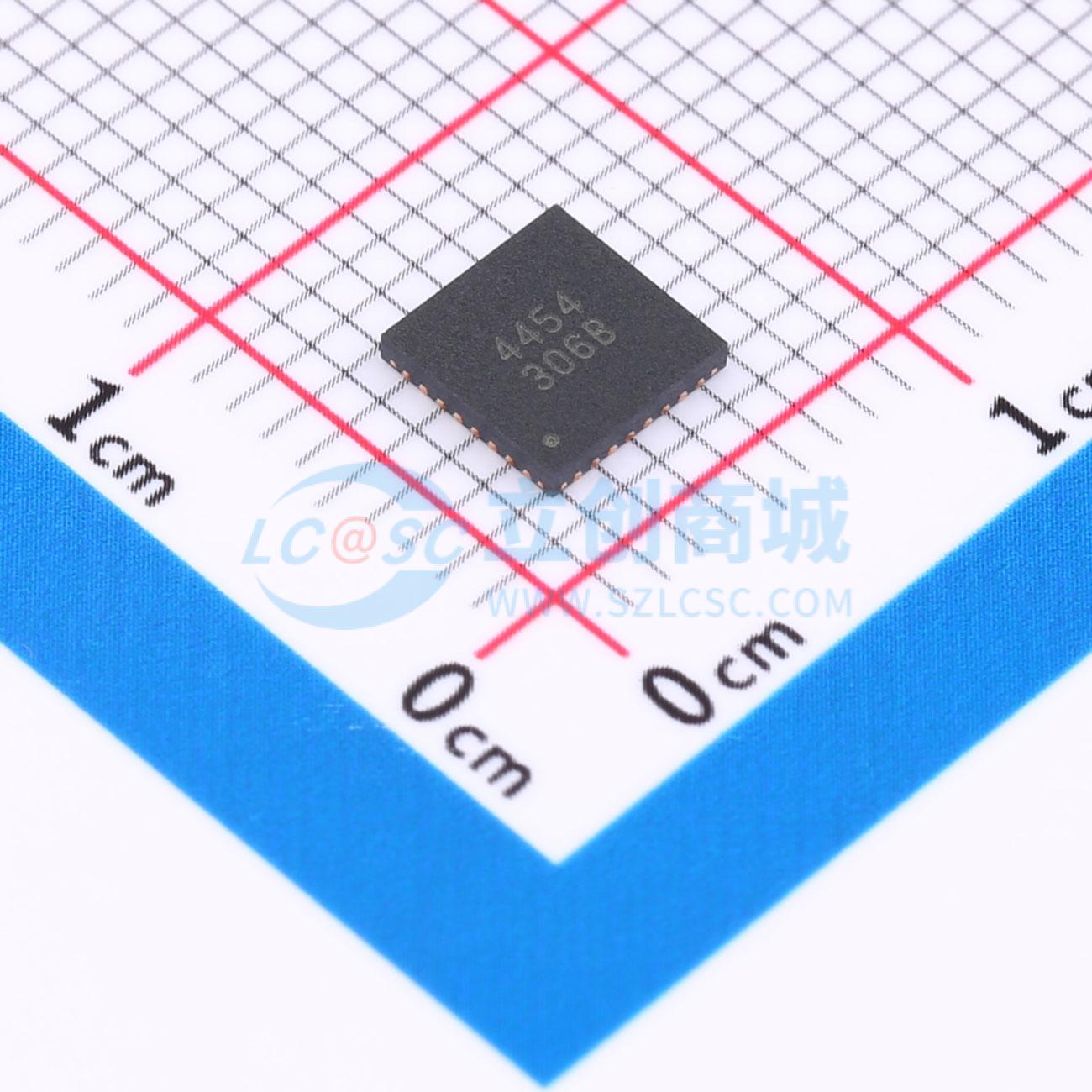

温馨提醒：图片仅供参考，商品以实物为准
AK4454VN
115dB、768kHz、32位、4通道高级DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AK4454是一款32位4通道高级数模转换器（DAC），采用新开发的低失真技术，实现了业内领先的低失真特性。它最高支持768kHz的PCM输入和11.2MHz的DSD输入，适用于播放网络音频、USB DAC和汽车音响系统中日益普及的高分辨率音频源。
- 品牌名称
- AKM
- 商品型号
- AK4454VN
- 商品编号
- C2651619
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 32 | |
| 通道数 | 4 | |
| 工作电压 | 1.7V~3.6V；3V~5.5V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 芯片类型参数/描述 | 音频解码器 | |
| 工作温度 | -40℃~+105℃ | |
| 数据速率 | 11.2MHz | |
| 采样率 | 768kHz | |
| 静态电流 | 1uA |
商品概述
AK4454是一款32位4通道高级DAC，通过新开发的低失真技术实现了业内领先的低失真特性。它最高支持768kHz的PCM输入和11.2MHz的DSD输入，适用于播放网络音频、USB-DAC和汽车音响系统中日益普及的高分辨率音频源。此外，该产品新采用了“OSR倍增器”技术，使AK4454能够支持宽范围信号，在实现低功耗的同时降低带外噪声。此外，AK4454拥有五种32位数字滤波器，可在广泛的应用中实现简单灵活的音效设计。
商品特性
- 动态范围、信噪比：115dB
- 总谐波失真加噪声：-107dB
- 256倍过采样
- 采样率：8kHz 768kHz
- 32位8倍数字滤波器 - 纹波：±0.0032dB，衰减：80dB（锐截止滤波器设置） - 五种高品质音效滤波器选项 - 锐截止滤波器 - 缓截止滤波器 - 短延迟锐截止滤波器（群延迟 = 5.8/fs） - 短延迟缓截止滤波器[群延迟 = 4.8/fs] - 超缓截止滤波器
- 对时钟抖动的高容忍度
- 低失真差分输出
- DSD数据输入
- 菊链连接
- 针对32、44.1、48kHz采样的数字去加重
- 软静音
- 数字衰减器（255级，0.5dB步进）
- 接口格式： - 24/32位MSB对齐 - 16/20/24/32位LSB对齐 - I2S - DSD - TDM
- 三线串行和I²C微处理器接口
- 主时钟： - 30kHz ~ 32kHz：1152fs - 30kHz ~ 54kHz：512fs或768fs - 30kHz ~ 108kHz：256fs或384fs - 108kHz ~ 216kHz：128fs或192fs ~ 384kHz：64fs或128fs ~ 768kHz：64fs
- 数字输入电平：CMOS
- 电源： - TVDD = 1.7~3.6V - AVDD = 3.0~5.5V
- 支持105℃工作温度（外露焊盘接地）
- 封装：32引脚QFN
应用领域
- AV接收器
- CD/SACD播放器
- 网络音频设备
- USB DAC
- USB耳机
- 音板/条形音箱
- 汽车音响
- 汽车外部放大器
- 测量仪器
- 控制系统
