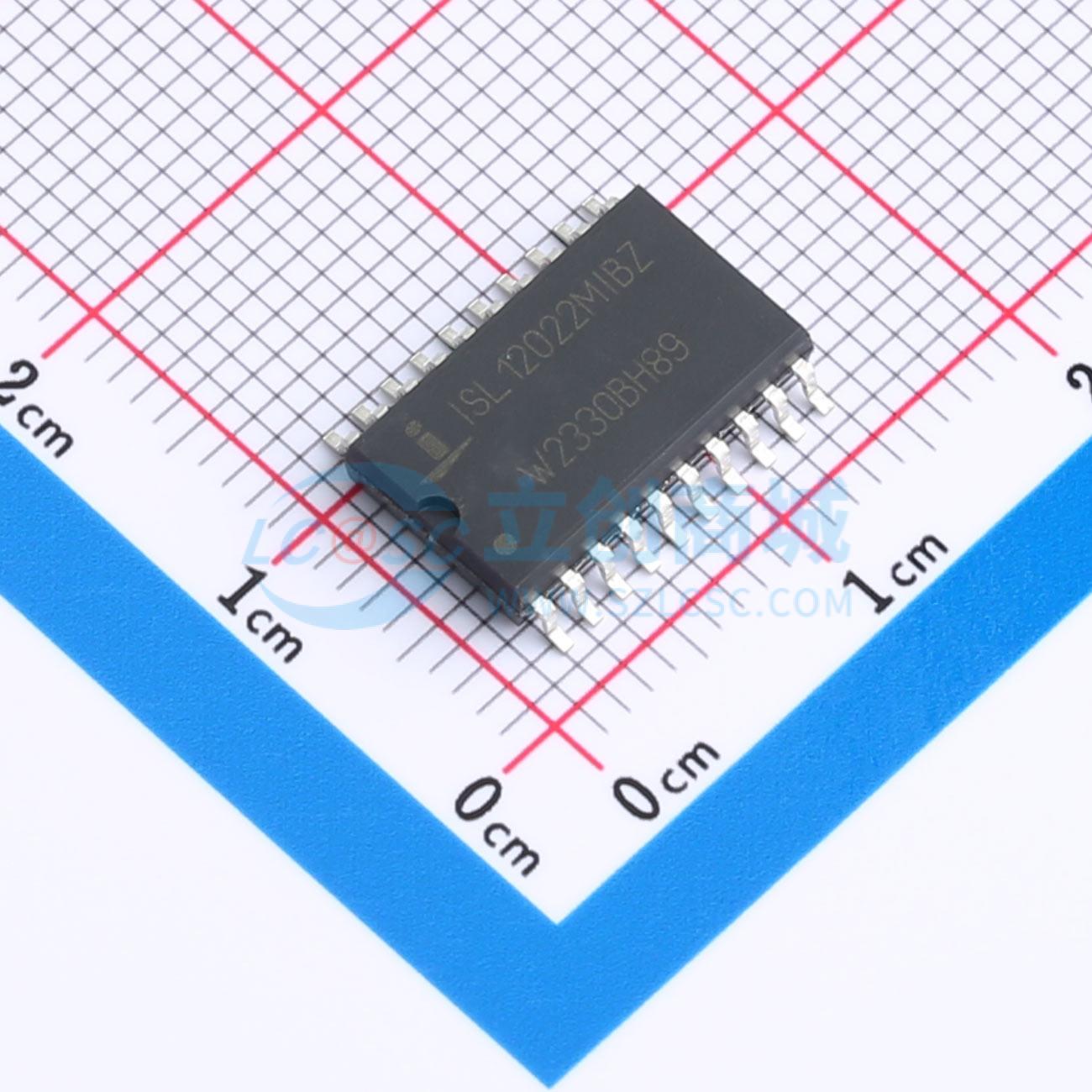

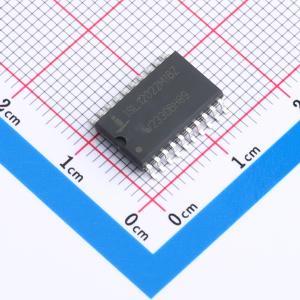

温馨提醒：图片仅供参考，商品以实物为准

ISL12022MIBZ-T

ISL12022MIBZ T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该设备是一款低功耗实时时钟（RTC），带有嵌入式温度传感器和晶体。设备功能包括振荡器补偿、时钟/日历、电源故障和低电量监测器、欠压指示器、一次性、周期性或轮询警报、智能电池备份切换、Battery Reseal™功能以及128字节的电池备份用户SRAM。在整个温度范围内，备用电池电流消耗小于1.6μA。该设备采用20引脚SOIC模块封装，其中包含RTC和嵌入式32.768kHz石英晶体
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL12022MIBZ-T
商品编号: C2651504
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.66克(g)

商品参数

商品概述

ISL12022M器件是一款低功耗实时时钟（RTC），内置温度传感器和晶体。器件功能包括振荡器补偿、时钟/日历、电源故障和低电量监测器、欠压指示、一次性、周期性或轮询式警报、智能电池备份切换、电池再密封™功能，以及128字节的电池供电用户SRAM。在整个温度范围内，备用电池电流消耗小于±0.6μA。该器件采用20引脚SOIC模块封装，其中包含RTC和一个内置的32.768kHz石英晶体。经过校准的振荡器在-40℃至+85℃的全温度范围内漂移小于±5ppm。 RTC使用独立的寄存器分别跟踪小时、分钟和秒。日历寄存器跟踪日期、月份、年份和星期几，到2099年都能保持准确，并具有自动闰年校正功能。夏令时调整会根据用户输入的参数自动完成。电源故障和电池监测器提供用户可选的触发阈值。时间戳功能记录从VDD电源切换到VBAT电源，以及从VBAT电源切换到VDD电源的时间和日期。

商品特性

封装内集成32.768kHz石英晶体
20引脚SOIC封装（DFN版本请参考ISL12020M）
日历功能
片上振荡器温度补偿
10位数字温度传感器输出
15种可选频率输出
警报或15种可选频率输出的中断功能
自动备份至电池或超级电容器
VDD和电池状态监测器
电池再密封功能，可延长电池保存期限
电源状态欠压监测器
电池切换时间戳
128字节电池供电用户SRAM
最大电池电流1.6μA
I2C总线
符合RoHS标准

应用领域

电表
销售点设备
打印机和复印机
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	I2C
	工作电压	2.7V~5.5V
	工作电流	4.1uA

	属性	参数值
	晶振	内置
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	1uA
