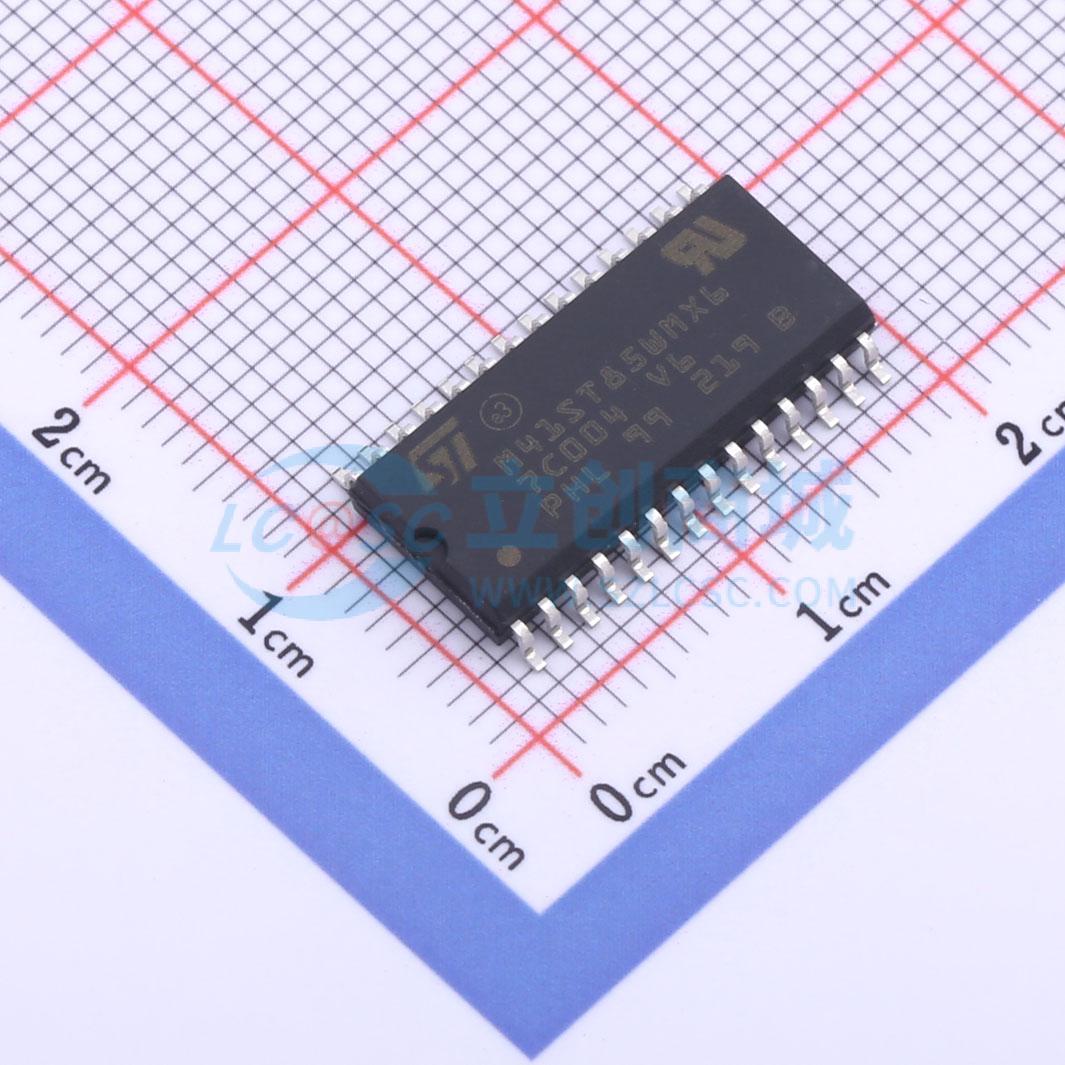

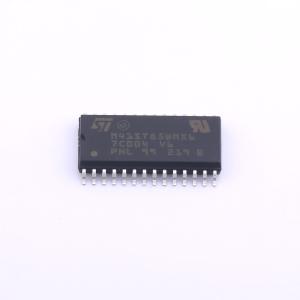

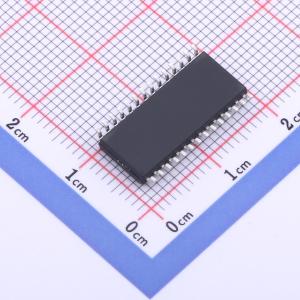

温馨提醒：图片仅供参考，商品以实物为准
M41ST85WMX6TR
3.0/3.3 V I2C 组合式串行 RTC、NVRAM 监控器和微处理器监控器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.0/3.3 V I2C组合实时时钟、NVRAM监控器和微处理器监控器
- 品牌名称
- ST(意法半导体)
- 商品型号
- M41ST85WMX6TR
- 商品编号
- C2651507
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.6V | |
| 静态电流(Iq) | 500nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 看门狗定时器；备份电源管理与电池充电；温度补偿；时间戳功能；片内SRAM/NVRAM；电池低压检测；告警功能；可编程时钟输出 |
商品概述
M41ST85W是一款集串行实时时钟（RTC）、微处理器监控器和NVRAM监控器于一体的产品。它采用低功耗CMOS SRAM工艺制造，拥有64字节内存空间，其中包含44字节NVRAM和20个内存映射的RTC寄存器。RTC寄存器采用二进制编码十进制（BCD）格式。
商品特性
- 自动电池切换和写保护功能，适用于内部串行RTC和外部低功耗SRAM（LPSRAM）
- 400 kHz I2C串行接口
- 3.0/3.3 V工作电压（Vcc范围为2.7至3.6 V）
- 超低电池供电电流，最大值为500 nA
- 符合RoHS标准（无铅二级互连）
- 串行RTC特性：400 kHz I2C接口；44字节通用NVRAM；包含秒、分、时、日、日期、月、年、世纪、十分之一/百分之一秒的计数器；时钟校准寄存器可补偿温度变化引起的晶体偏差；可编程报警（支持重复模式，可在电池备份模式下工作）；掉电时间戳（HT位）；2.5至5.5 V振荡器工作电压
- 微处理器监控器特性：可编程看门狗（超时时间62.5 ms至128 s）；带1.25 V精密参考的早期掉电预警电路（PFI/PFO）；上电复位/低压检测（开漏复位输出；复位电压V_PFD=2.60 V（标称）；两个复位输入引脚；看门狗可导向复位输出）
- NVRAM监控器特性：外部LPSRAM非易失性处理（自动切换至备份电池，并通过芯片使能门取消选择/写保护外部LPSRAM；掉电取消选择电压V_PFD=2.60 V（标称）；切换电压V_S0=2.50 V（标称）；电池监控（电池低电量标志）
- 其他特性：可编程方波发生器（1 Hz至32 kHz）；工作温度范围-40℃至+85℃；封装选项：28引脚SNAPHAT IC（SOH28，电池/晶体顶部需单独订购）、28引脚嵌入式晶体SOIC（SOX28）
