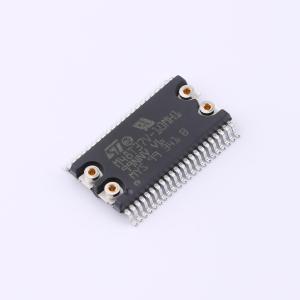

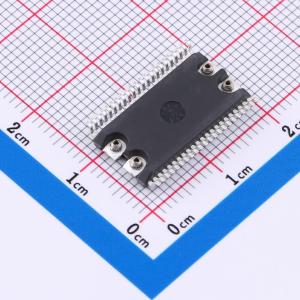

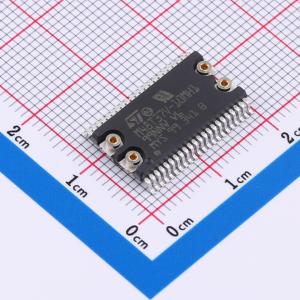

M48T37V-10MH1F

M48T37Y/V TIMEKEEPER RAM是一款32 Kb x 8的非易失性静态随机存取存储器（SRAM）和实时时钟。该单片芯片采用特殊封装，提供了高度集成的电池备份存储器和实时时钟解决方案。 44引脚、330 mil的SOIC封装在两端提供镀金触点的插座，可直接连接到包含电池和晶体的独立SNAPHAT外壳。独特的设计允许在表面贴装工艺完成后，将SNAPHAT电池/晶体封装安装在SOIC封装顶部。 回流焊后插入SNAPHAT外壳可防止因器件表面贴装所需的高温而对电池和晶体造成潜在损坏。SNAPHAT外壳设有键槽，可防止反向插入。 SOIC和电池封装分别以塑料防静电管或卷带形式发货。对于44引脚的SOIC，电池/晶体封装（如SNAPHAT）的部件编号为“M4T28 - BR12SH”或“M4T32 - BR12SH”。

• 集成超低功耗SRAM、实时时钟、掉电控制电路和电池
• 用于实时时钟软件校准的频率测试输出
• 自动掉电芯片取消选择和写保护
• 看门狗定时器
• 写保护电压（ΔVPFD = 掉电取消选择电压）：
  • M48T37Y：VCC = 4.5至5.5 V，4.2 V ≤ VPFD ≤ 4.5 V
  • M48T37V：VCC = 3.0至3.6 V，2.7 V ≤ VPFD ≤ 3.0 V
• 封装包括44引脚SOIC和SNAPHAT顶部（需单独订购）
• SOIC封装为包含电池和晶体的SNAPHAT顶部提供直接连接
• 微处理器上电复位（即使在电池备份模式下也有效）
• 可编程报警输出在电池备份模式下有效
• 电池电量低标志
• 符合RoHS标准 – 无铅二级互连
