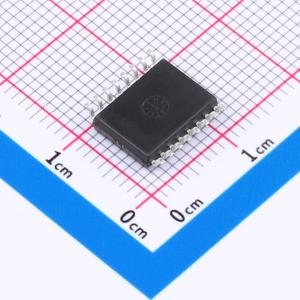

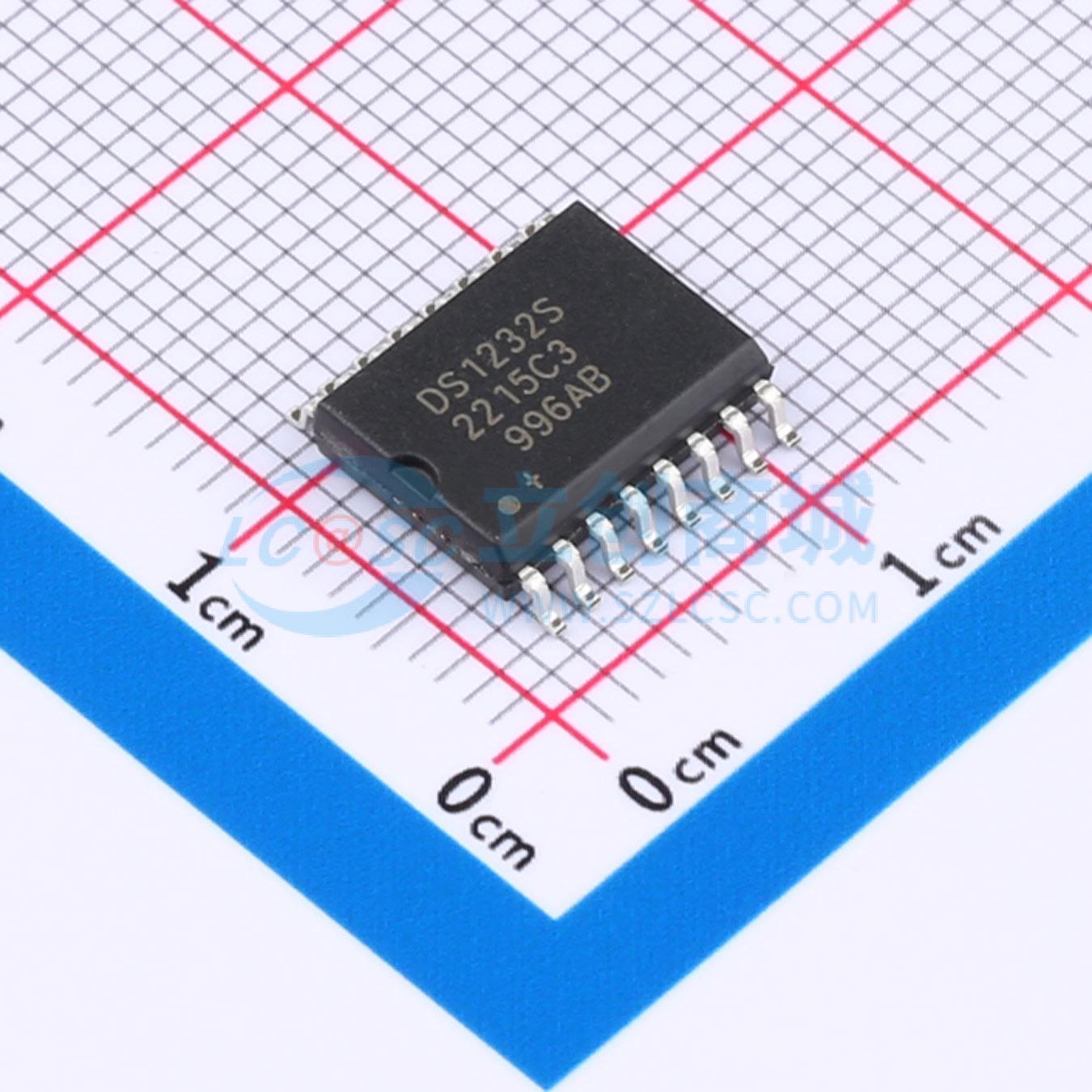

温馨提醒：图片仅供参考，商品以实物为准

DS1232S+T&R

MicroMonitor芯片

描述: DS1232微监控器™芯片可监控微处理器的三个关键状态：电源、软件执行和外部超控。首先，一个精密的温度补偿基准和比较器电路会监控VCC的状态。当出现超出容差的情况时，会产生一个内部电源故障信号，该信号会将复位信号置为有效状态
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS1232S+T&R
商品编号: C2650213
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.757克(g)

商品参数

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	简单复位/加电复位
	输出类型	开漏；推挽
	工作电压	4.5V~5.5V
	复位有效电平	低电平有效；高电平有效

商品概述

DS1232微监控芯片可监控微处理器的三个关键状态：电源、软件执行和外部超控。首先，一个精密的温度补偿基准和比较器电路会监控VCC的状态。当出现超出容差的情况时，会产生一个内部电源故障信号，该信号会将复位信号置为有效状态。当VCC恢复到容差范围内时，复位信号会在有效状态下至少保持250 ms，以使电源和处理器稳定。 DS1232执行的第二项功能是按钮复位控制。DS1232会对按钮输入进行消抖处理，并保证有效复位脉冲宽度至少为250 ms。第三项功能是看门狗定时器。如果在超时之前选通输入未被拉低，DS1232的内部定时器会将复位信号置为有效状态。看门狗定时器功能可设置为在大约150 ms、600 ms和1.2秒的超时设置下工作。

商品特性

停止并重启失控的微处理器
在电源瞬变期间控制微处理器
电源故障后自动重启微处理器
监控按钮以实现外部超控
精确监控微处理器电源，精度为5%或10%
无需分立元件
节省空间的8引脚迷你DIP封装
可选16引脚SOIC表面贴装封装
有工业温度范围-40°C至+85°C的型号，型号后缀为N

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	阈值电压	4.37V；4.62V
	受监控电压数	1
	复位超时	1s
	工作温度	0℃~+70℃@(TA)
	静态电流(Iq)	500uA
