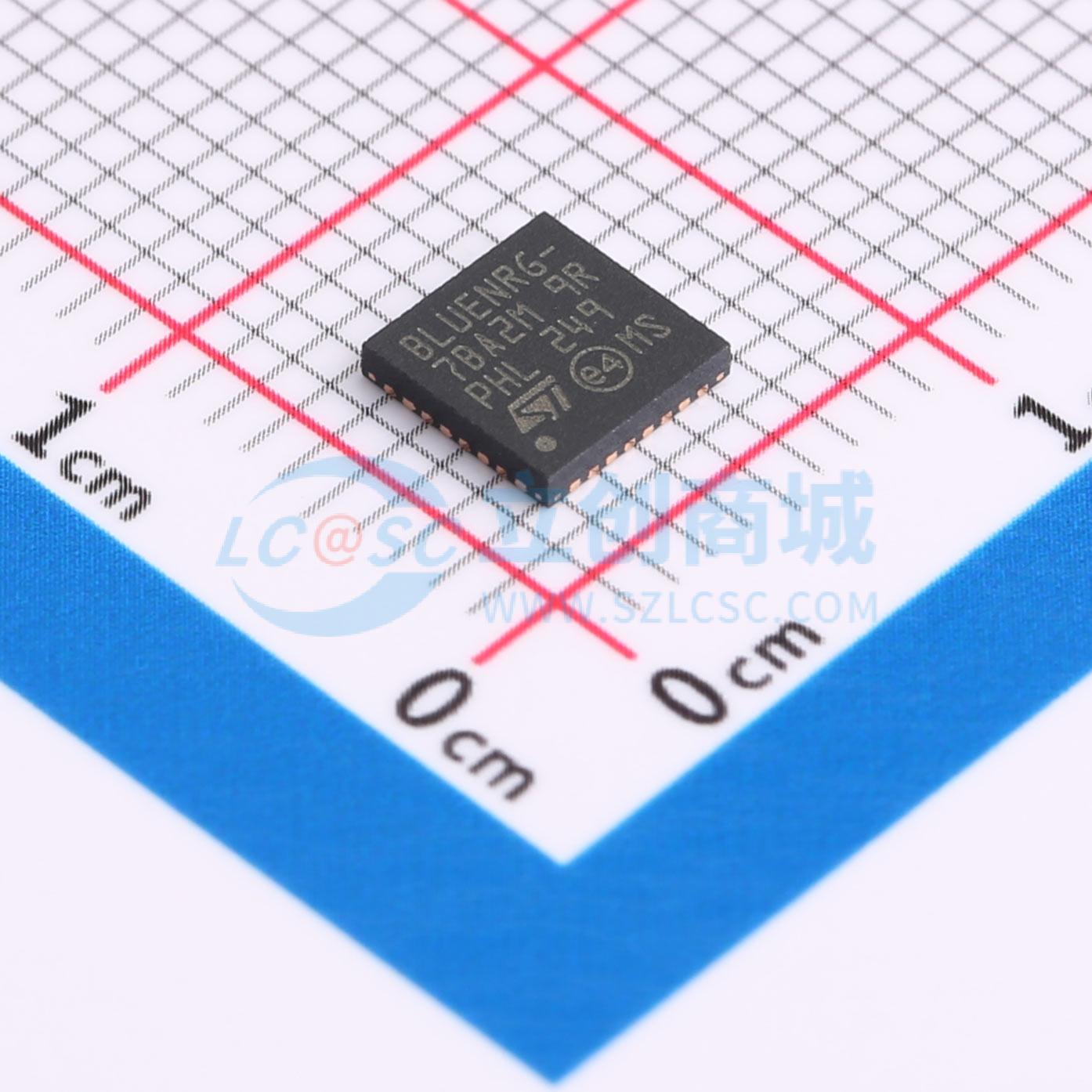

BLUENRG-MSQTR

BlueNRG-MS是一款超低功耗的蓝牙低功耗（BLE）单模网络处理器，符合蓝牙规范v4.2。BlueNRG-MS可同时支持多种角色，能同时充当蓝牙智能传感器和集线器设备。 蓝牙低功耗协议栈运行在嵌入式ARM Cortex - M0内核上。该协议栈存储在片上非易失性闪存中，可通过SPI轻松升级。 该器件预编程有可用于生产的协议栈镜像。可从意法半导体（ST）网站下载不同或更新版本的协议栈镜像，并通过ST提供的软件工具对器件进行编程。 BlueNRG-MS使应用能够满足标准纽扣电池所规定的严格的建议峰值电流要求。 在输出功率为1 dBm时，最大峰值电流仅为10 mA。超低功耗睡眠模式和极短的工作模式转换时间可实现极低的平均电流消耗，从而延长电池使用寿命。 BlueNRG-MS提供了通过SPI传输层与外部微控制器接口的选项。 BlueNRG-MS是一款单模蓝牙低功耗主/从网络处理器，符合蓝牙规范v4.2。 它集成了一个2.4 GHz射频收发器和一个强大的Cortex - M0微控制器，上面运行着完整的针对蓝牙单模协议优化功耗的协议栈，提供以下功能： 支持主、从角色 通用访问配置文件（GAP）：中央、外围、观察者或广播者角色 属性协议（ATT）/通用属性配置文件（GATT）：客户端和服务器 安全管理器（SM）：隐私、认证和授权 逻辑链路控制和适配协议（L2CAP） 链路层（LL）：AES - 128加密和解密 片上非易失性闪存允许现场升级蓝牙低功耗协议栈。 此外，根据蓝牙规范v4.2，BlueNRG-MS可通过固件更新支持以下功能： 同时支持多种角色 支持同时进行广告和扫描 支持同时作为多达两个主设备的从设备 隐私V1.1 低占空比定向广告 该器件使应用能够满足使用标准纽扣电池时所规定的严格的建议峰值电流要求。如果使用高效嵌入式DC - DC降压转换器，在最高输出功率（+8 dBm）下，最大输入电流仅为15 mA。即使不使用DC - DC转换器，在最高输出功率下，最大输入电流也仅为29 mA，仍可延长电池使用寿命。 超低功耗睡眠模式和极短的工作模式转换时间使得在实际工作条件下平均电流消耗极低，从而提供极长的电池续航时间。 建议使用两种不同的外部匹配网络：标准模式（发射（TX）输出功率高达+5 dBm）和高功率模式（TX输出功率高达+8 dBm）。 运行应用程序的外部主机应用处理器通过基于标准SPI接口的应用控制器接口协议与BlueNRG-MS连接。

• 符合蓝牙规范v4.2的主从单模蓝牙低功耗网络处理器
• 嵌入式蓝牙低功耗协议栈：GAP、GATT、SM、L2CAP、LL、RF - PHY
• 单独提供蓝牙低功耗配置文件
• 工作电源电压：1.7至3.6 V
• 最大发射（TX）电流8.2 mA（@0 dBm，3.0 V）
• 蓝牙低功耗（BLE）协议栈激活时电流消耗低至1.7 μA
• 集成线性稳压器和DC - DC降压转换器
• 天线连接器处最大可用输出功率高达+8 dBm
• 出色的射频链路预算（高达96 dB）
• 精确的接收信号强度指示（RSSI）以实现功率控制
• 基于SPI的专有应用控制器接口（ACI），允许与外部主机应用微控制器连接
• 全链路控制器和主机安全
• 基于高性能、超低功耗Cortex - M0 32位架构的核心
• 可升级的BLE协议栈（存储在嵌入式闪存中，通过SPI升级）
• AES安全协处理器
• 低功耗模式
• 16或32 MHz晶体振荡器
• 12 MHz环形振荡器
• 32 kHz晶体振荡器
• 32 kHz环形振荡器
• 电池电压监测器
• 符合以下射频法规：ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15、ARIB STD - T66
• 提供QFN32（5×5 mm）和WLCSP34（2.66×2.56 mm）封装
• 工作温度范围：-40 ℃至85 ℃

• 手表
• 健身、健康和运动
• 消费医疗
• 安全/接近感应
• 远程控制
• 家庭和工业自动化
• 辅助生活
• 手机外设
• 个人电脑外设
