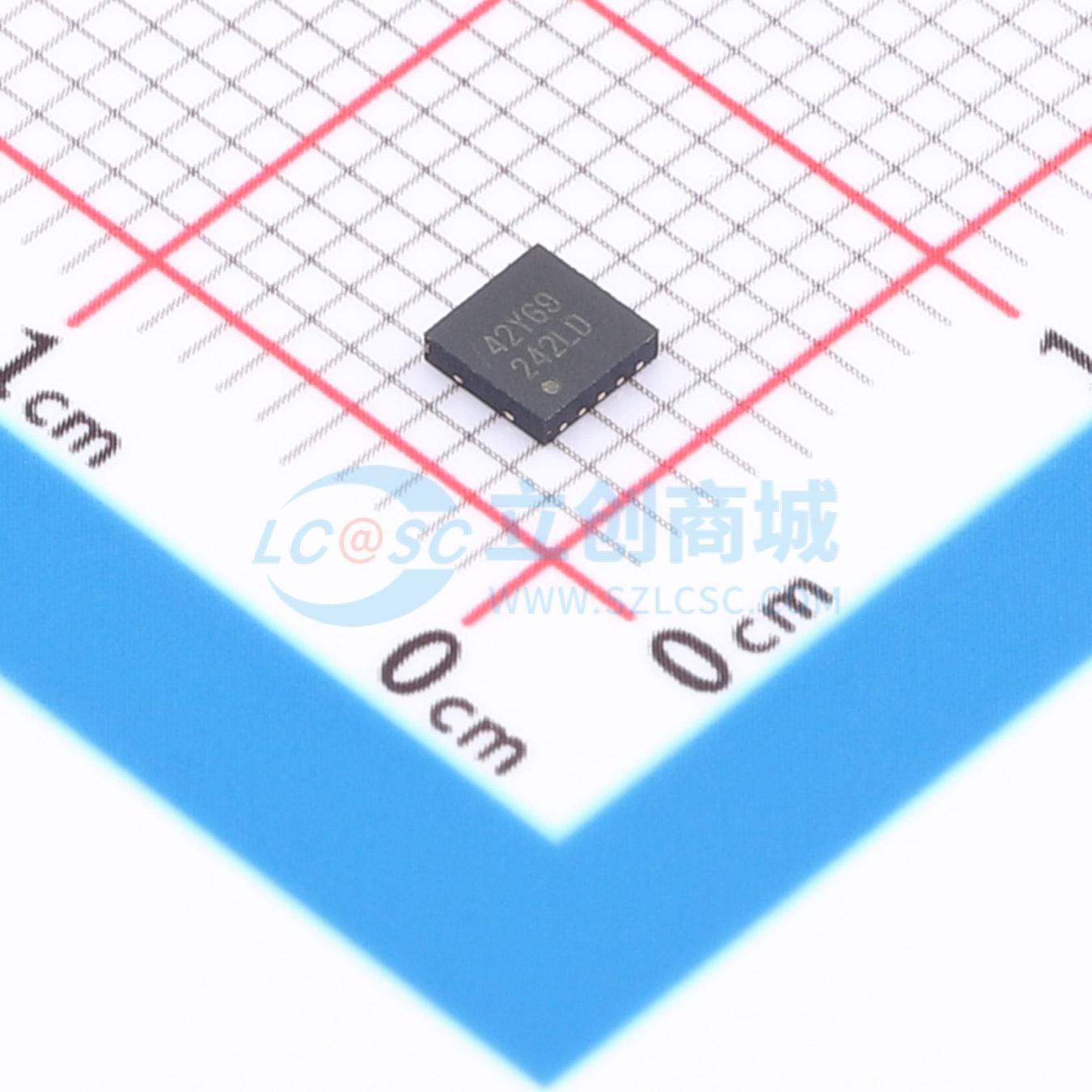

温馨提醒：图片仅供参考，商品以实物为准

LMV242LD/NOPB

四频段GSM/GPRS功率放大器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMV242 是一款适用于 GSM/GPRS 移动电话的功率放大器控制器，支持所有单电源功率放大器，包括 InGaP、HBT 和双极功率放大器。该设备具有 RF 检测器、斜坡滤波器和两个可选择的输出驱动器。
品牌名称: TI(德州仪器)
商品型号: LMV242LD/NOPB
商品编号: C2649495
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

LMV242是一款功率放大器（PA）控制器，适用于GSM/GPRS手机的射频发射功率控制环路。LMV242支持所有单电源功率放大器，包括磷化铟镓（InGaP）、异质结双极晶体管（HBT）和双极功率放大器。该器件采用2.6V至5.5V单电源供电。

功率放大器控制器包含一个射频检测器、一个斜坡滤波器和两个可选输出驱动器，这两个驱动器可作为两个不同频段的误差放大器。LMV242的输入接口由两个模拟输入和两个数字输入组成。模拟输入为射频输入和斜坡电压输入。数字输入分别实现“频段选择”和“关断/发射使能”功能。“频段选择”功能可使能两个输出中的一个，即当BS =高电平时使能OUT1，当BS =低电平时使能OUT2。未使能的输出将被拉低至最小输出电压。当TX_EN =高电平时，LMV242处于工作状态。当TX_EN =低电平时，器件处于低功耗关断模式。关断期间，两个输出都将被拉低至最小输出电压。用户可通过选择外部RC组合来适应各个功率放大器的特性。

LMV242提供经过全面测试的裸片形式，以及10引脚WSON封装，因此特别适用于小尺寸功率放大器模块解决方案。

商品特性

支持磷化铟镓（InGaP）异质结双极晶体管（HBT）、双极技术
四频段工作
接收时隙关断模式以节省功率
集成斜坡滤波器
50 dB射频检测器
符合GPRS标准
外部环路补偿选项
精确的温度补偿
3x3 mm WSON封装和经过全面测试的裸片

应用领域

GSM/GPRS/TDMA/TD-SCDMA手机
脉冲射频控制
无线局域网
GSM/GPRS功率放大器模块发射模块

	属性	参数值
	商品目录	射频前端芯片
	工作电压	2.6V~5.5V
	频率	450MHz~2GHz

	属性	参数值
	应用领域	-
	工作温度	-40℃~+85℃
