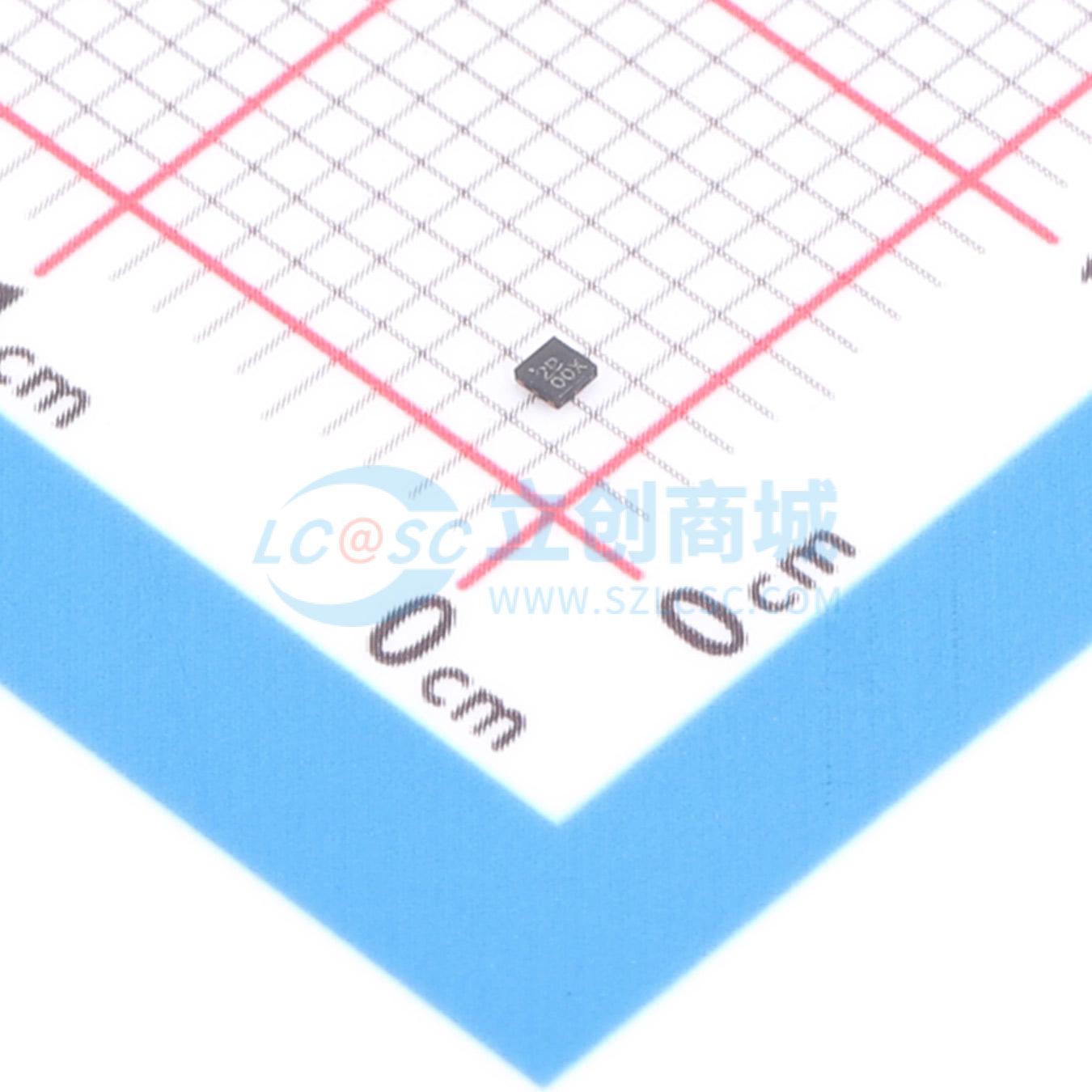

温馨提醒：图片仅供参考，商品以实物为准

SKY13585-679LF

1.0至6.0GHzSPDT射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SKY13585-679LF是一款单刀双掷（SPDT）射频开关，适用于WLAN应用中的模式切换。采用先进的开关技术，保持低插入损耗和高隔离度。
品牌名称: SKYWORKS
商品型号: SKY13585-679LF
商品编号: C2649479
商品封装: XFDFN-6(1x1)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SKY13585 - 679LF是一款单刀双掷（SPDT）开关，适用于WLAN应用中的模式切换。采用先进的开关技术，SKY13585 - 679LF在所有开关路径上都能保持低插入损耗和高隔离度。该开关实现的高线性性能和低插入损耗使其成为低功率发射/接收应用的理想选择。根据施加到控制引脚（VCTL）的逻辑电压，INPUT引脚通过低插入损耗路径连接到两个开关RF输出（OUTPUT1或OUTPUT2）之一，而INPUT引脚与另一个OUTPUT引脚之间的路径处于高隔离状态。开关在隔离端口为“反射短路”。 SKY13585 - 679LF集成了直流隔直电容，因此无需外部直流隔直电容。该开关采用紧凑的1×1×0.32 mm、6引脚露垫塑料微引脚框架封装双列（MLPD）封装制造。

商品特性

宽带频率范围：1.0至6.0 GHz
低插入损耗，在2.45 GHz时典型值为0.5 dB
高隔离度，在2.45 GHz时典型值为38 dB
出色的线性性能，|P0.1dB = +31 dBm
单控制逻辑
兼容1.8V和3.3V逻辑
3至5V宽电源电压范围
集成直流隔直电容
超小型MLPD（6引脚，1×1×0.32 mm）封装（MSL1，按照JEDEC J - STD - 020标准，260 ℃）

应用领域

WLAN 802.11 a/b/g/n/ac网络
WLAN中继器
ISM频段无线电
低功率发射接收系统
智能手机
连接模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	1GHz~6GHz
	隔离度	38dB

	属性	参数值
	插入损耗	0.65dB
	工作电压	2.7V~5V
	工作温度	-40℃~+90℃
