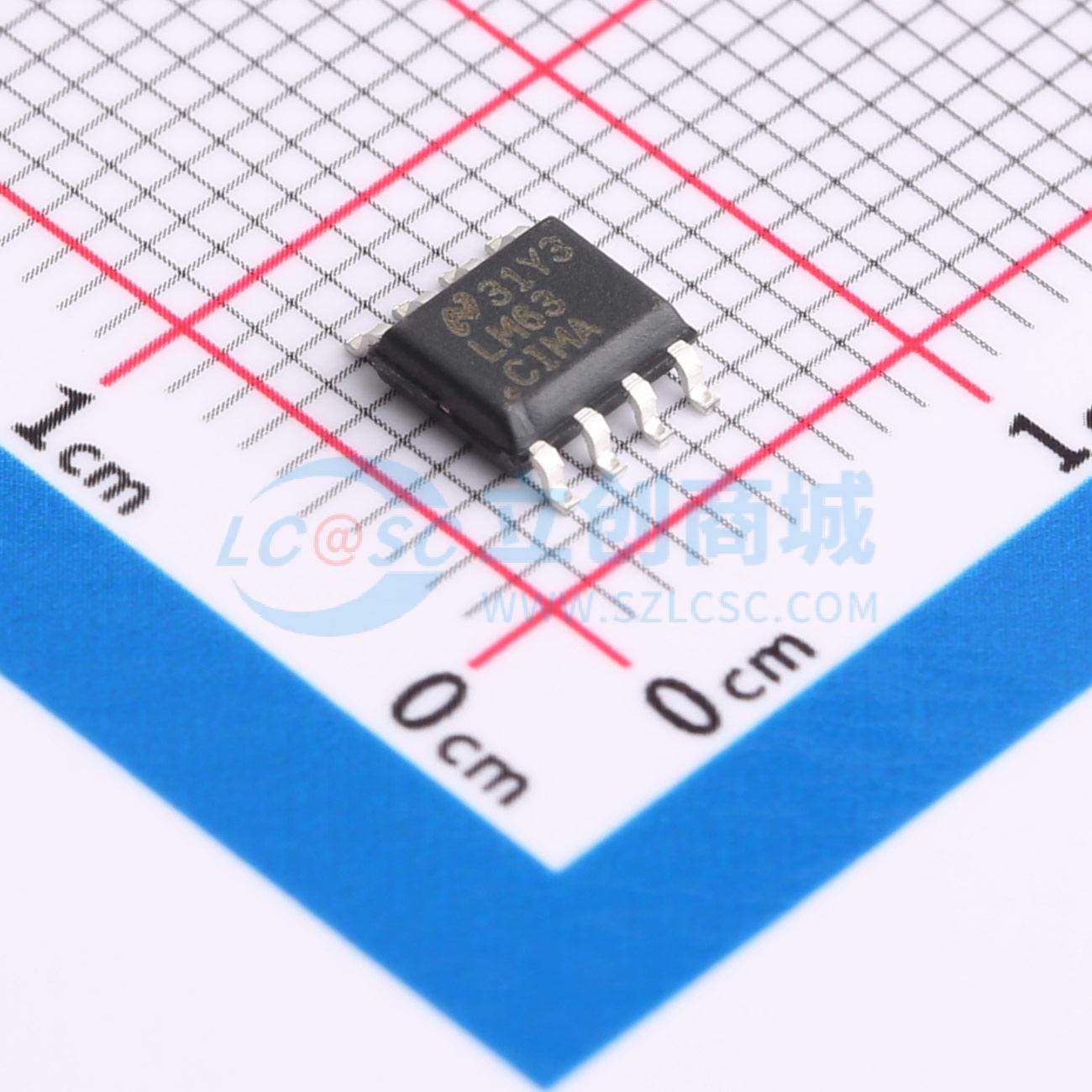

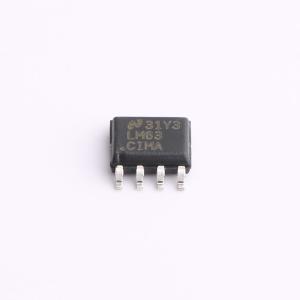

温馨提醒：图片仅供参考，商品以实物为准

LM63CIMAX/NOPB

集成风扇控制功能的远程二极管数字温度传感器

描述: LM63 1 条远程和本地通道温度传感器，带风扇控制功能
品牌名称: TI(德州仪器)
商品型号: LM63CIMAX/NOPB
商品编号: C2649286
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	接口类型	SMBus
	温度转换时间	31.25ms
	温度分辨率	11bit
	工作温度	-
	功能特性	多通道温度感测；低功耗待机；出厂温度校准；片内数字滤波/平均处理；可配置温度输出；温度阈值监测；自诊断功能；硬件比较器/独立温控输出

商品概述

LM63是精度为±1℃/±3℃的集成风扇控制的远端二极管数字温度传感器，可准确测量自身温度，以及连接成二极管的晶体管，或是常见于计算机处理器、图形处理器和其他专用集成电路上的热二极管的温度。其远端温度传感器的精度已出厂修整，适配对应处理器热二极管的串联电阻与非理想特性，还配备偏移寄存器，可校正其他热二极管因不同非理想因素产生的误差。该器件集成了脉冲宽度调制PWM开漏风扇控制输出，风扇转速由远端温度读数、查询表和寄存器设置共同决定，8级查询表支持用户编程非线性的风扇速度-温度传递函数，可降低风扇运行噪音。

商品特性

可准确检测连接成二极管的2N3904晶体管，以及大型处理器、专用集成电路板上的热二极管
可准确检测自身温度
出厂已修整适配奔腾4和移动奔腾4处理器-M热二极管
集成PWM风扇转速控制输出
用户可编程8级查询表，可降低风扇噪音
提供多功能用户可选引脚，可配置为ALERT输出或转速表输入
带有转速表输入，可测量风扇转速RPM
支持智能转速表模式，可测量脉宽调制供电风扇的转速
偏移寄存器可适配多种热二极管，校正测量误差
远端二极管温度数据格式为10位加符号，分辨率为0.125℃
兼容SMBus 2.0接口，支持超时功能
引脚排列兼容LM86
寄存器组兼容LM86
采用8引脚SOIC封装
电源电压范围为3.0V~3.6V，典型电源电流为1.3mA
内置有限的ESD保护功能，存储和操作时需采取措施防止MOS栅极静电损坏

应用领域

计算机处理器热管理，包括笔记本电脑、台式机、工作站、服务器
图形处理器热管理
电子测试设备
投影仪
办公设备
工业控制

	属性	参数值
	商品目录	温度传感器
	检测温度	0℃~+125℃
	精度	±3℃
	工作电压	3V~3.6V
	待机电流	300uA
