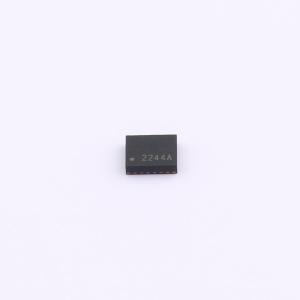

温馨提醒：图片仅供参考，商品以实物为准
SWPM201FCAIAB-156.250000
156.25MHz ±35ppm HCSL 1.8V~3.3V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 差分HCSL输出、纯硅、抗冲击、宽电压1.8v~3.3v、工业级-40~+85℃、156.25MHz 6pin 3225
- 品牌名称
- Starwave(思大)
- 商品型号
- SWPM201FCAIAB-156.250000
- 商品编号
- C25503434
- 商品封装
- SMD3225-6P
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 预编程振荡器 | |
| 频率 | 156.25MHz | |
| 频率稳定度 | ±35ppm | |
| 输出模式 | HCSL |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~3.3V | |
| 工作电流 | 70mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
SWPM201 Arcadium全硅振荡器采用专有频率合成和传感器技术，可在任何输出频率下提供无石英、无MEMS且低抖动的时钟。该设备在工厂进行编程，可输出频率范围为10 kHz至350 MHz，分辨率<0.026 ppb，并在其工作范围内保持低抖动。SWPM201使用片上温度和应变传感器以及先进的LC谐振回路架构，即使在高冲击场景下也能实现出色的可靠性。SWPM201的片上电源滤波提供了业界领先的电源噪声抑制能力，简化了在使用开关模式电源的嘈杂系统中生成低抖动时钟的任务。SWPM201提供多种行业标准封装，其供应链大大简化，使星波公司能够在收到订单后不久就发货样品。SWPM201可在工厂针对各种用户规格进行配置，包括频率、输出格式和OE引脚分配。具体配置在发货时进行工厂编程，消除了与定制振荡器相关的长交货时间。此过程还保证在发货前对每个设备进行100%电气测试。
商品特性
- 无石英和无MEMS，无机械运动部件
- 灵活的输出频率和格式；用户可选择
- 差分：10 kHz至350 MHz；CMOS：10 kHz至212.5 MHz；提供LVPECL、LVDS、CML、HCSL、CMOS或双CMOS输出选项
- 低抖动：典型均方根值为350 fs（12 kHz - 20 MHz）
- 符合PCIe Gen 1/2/3/4/5/6抖动要求
- 温度稳定性：-20至85°C时为±20 ppm；-40至85°C时为±35 ppm；-40至105°C时为±35 ppm
- 集成LDO用于片上电源噪声滤波
- 支持1.8V、2.5V、3.3V VDD电源供电
- 采用工业标准3225和5032封装尺寸
应用领域
- 1G/10G/40G/100G/200G以太网
- 服务器、交换机、存储设备、网卡、搜索加速
- 测试与测量
- 时钟和数据恢复
- FPGA/ASIC时钟
