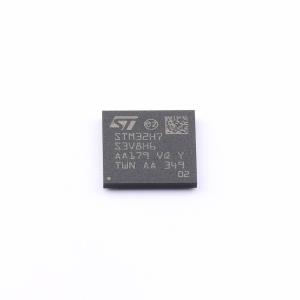

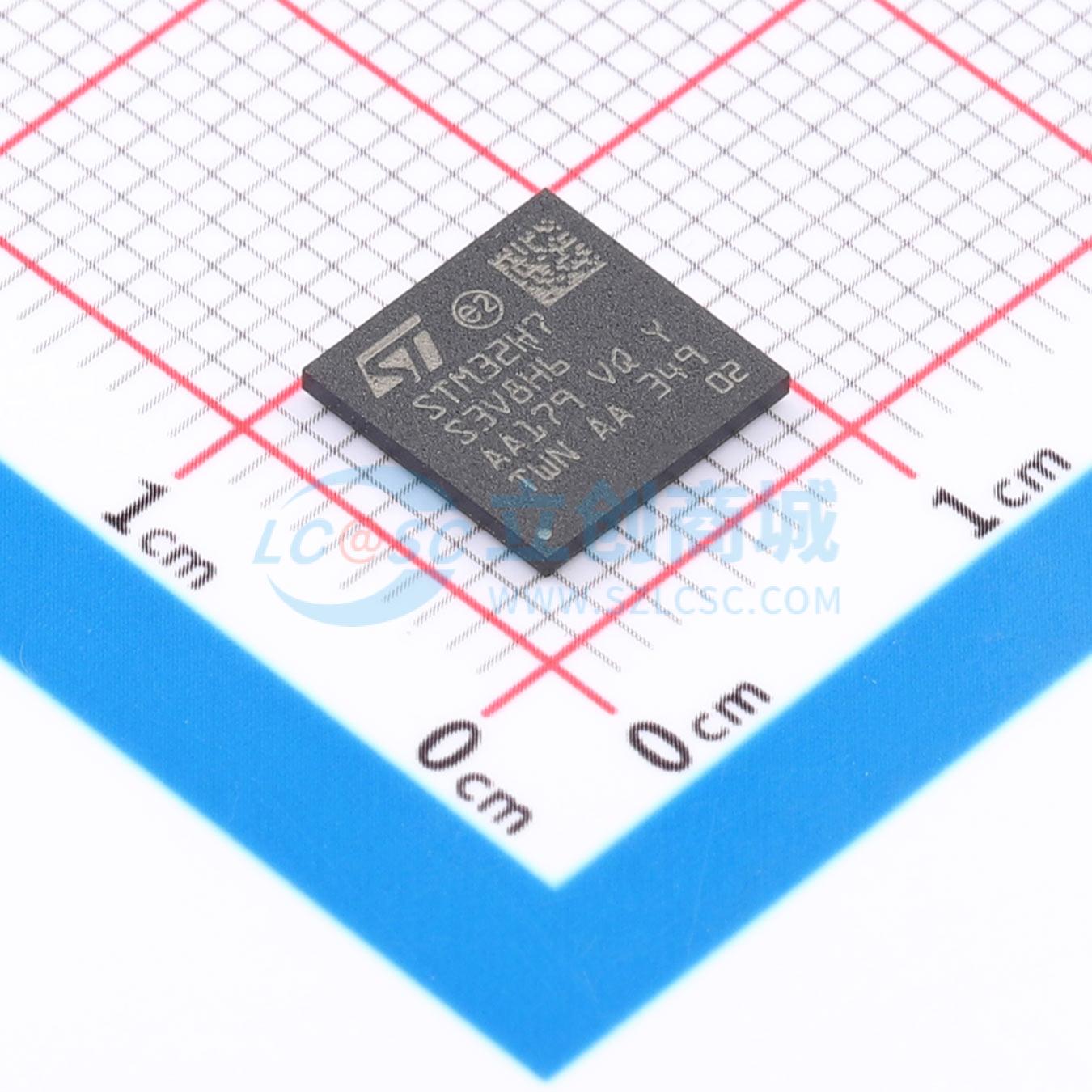

温馨提醒：图片仅供参考，商品以实物为准
STM32H7S3V8H6
Arm Cortex-M7 32位600 MHz微控制器，具备以太网、2个USB接口、2个FD-CAN接口、高级图形处理和安全功能，以及2个12位ADC
- 描述
- 特性：包含意法半导体最先进的专利技术。 32位Arm Cortex-M7 CPU，带有MPU和DP-FPU，L1缓存：32 + 32 Kbyte指令和数据缓存，允许从嵌入式闪存和外部存储器零等待状态执行，频率高达600 MHz，1284 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），具备DSP指令。 64 Kbytes用户闪存，可用于用户代码和/或外部存储器配置。 SRAM：总共620 Kbytes（548 Kbytes可选ECC激活），组织如下: -64 + 64 Kbytes最小指令和数据TCM RAM，用于关键实时指令。384 Kbytes AXI SRAM（128 Kbytes可选重新映射到完全激活的TCM RAM）。4 Kbytes备份SRAM（在最低功耗模式下可用）。 灵活的外部存储器控制器，具有高达32位数据总线：支持SRAM、PSRAM、FRAM、SDR/LPSDR、SDRAM、NOR/NAND存储器。 高达2x Octo-SPI存储器接口或1个octo-SPI + 1个hexa-SPI，支持XiP，支持串行PSRAM/NAND/NOR、HyperRAM/HyperFlash帧格式，运行频率高达200 MHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H7S3V8H6
- 商品编号
- C25507861
- 商品封装

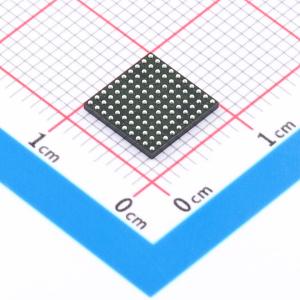

- TFBGA-100(8x8)
- 包装方式
- 托盘
- 商品毛重
- 0.4395克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 600MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 616KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 63 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；存储加密；上电复位(POR)；真随机数发生器(TRNG)；内置通用定时器；集成LDO |
商品特性
- 32位Arm Cortex-M7 CPU，带MPU和DP-FPU，L1缓存：32加32千字节指令和数据缓存，支持从嵌入式闪存和外部存储器零等待状态执行，频率高达600 MHz，1284 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
- 64千字节用户闪存，可用于用户代码和/或外部存储器配置
- SRAM：总计620千字节（激活可选ECC时为548千字节），组织如下：至少64+64千字节指令和数据TCM RAM用于关键实时指令；384千字节AXI SRAM（128千字节可重映射至TCM RAM）；4千字节备份SRAM
- 灵活的外部存储器控制器，支持高达32位数据总线：SRAM、PSRAM、FRAM、SDR/LPSDR、SDRAM、NOR/NAND存储器
- 高达2个八线SPI存储器接口或1个八线SPI加1个六线SPI，支持XiP、串行PSRAM/NAND/NOR、HyperRAM/HyperFlash帧格式，运行频率高达200 MHz
- 2个SD/SDIO/MMC接口
- 2个双端口DMA，带FIFO和链表支持
- 灵活的生命周期方案，支持基于证书或密码的调试认证
- 通过的启动入口和安全隐藏保护区域实现信任根
- 通过嵌入式根安全服务实现安全固件安装/更新
- 支持硬件密钥的安全数据存储
- 2个AES协处理器，其中一个具有抗DPA能力
- 公钥加速器，抗DPA
- 支持串行和并行外部存储器的实时加密/解密
- HASH硬件加速器
- 真随机数生成器，符合NIST SP800-90B
- 96位ID
- 1千字节OTP
- 主动篡改检测
- 硬件安全存储
- NeoChrom图形处理器，加速任意角度旋转、缩放和透视正确纹理映射
- Chrom-ART加速器，用于增强图形内容创建
- Chrom-GRC，可实现高达20%的图形资源优化
- 硬件JPEG编解码器
- LCD-TFT控制器，支持高达SVGA分辨率
- 灵活的存储器控制器FMC8/16，支持并行显示器，高达WSVGA
- 数字摄像头并行接口，具有像素格式转换和裁剪功能
- 应用电源和I/O电压范围1.71伏至3.6伏
- POR、PVD和BOR
- 专用USB电源，集成3.3伏内部稳压器为内部PHY供电
- 嵌入式LDO稳压器，为内核和/或外部电路供电
- 高效SMPS降压转换器稳压器，直接为内核和/或外部电路供电
- 内部振荡器：64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI
- 外部振荡器：4-50 MHz HSE、32.768 kHz LSE
- 睡眠、停止和待机模式
- 电池供电，用于RTC和32乘32位备份寄存器
- 2个12位ADC，12位模式下高达5 MSPS，最多17个通道
- 音频数字滤波器：2个麦克风/1个滤波器，支持语音活动检测
- 最多152个具有中断能力的I/O端口
- CORDIC用于三角函数加速
- 23个定时器：十六个16位（包括5个低功耗16位定时器，一个图形定时器），四个32位定时器，2个看门狗，1个SysTick定时器
- RTC，带亚秒级和硬件日历
- 经过认证的调试和灵活的设备生命周期
- SWD和JTAG接口
- ETM，带2千字节嵌入式跟踪缓冲区
- 最多35个通信接口：3个I2C FM+、1个I3C接口、最多3个USART和2个LPUART、6个SPI、2个SAI、2个FD-CAN、16位并行从机同步接口、SPDIF-IN接口、HDMI-CEC、带DMA控制器的以太网MAC接口、1个USB Type-C/USB供电控制器、1个带嵌入式PHY的全速USB OTG、1个带嵌入式PHY的高速USB OTG
