商品概述

CC6203是一颗微功耗、高灵敏度全极性、并具有闩锁输出的霍尔开关传感装置，可直接取代传统的磁簧开关。特别适用于使用电池电源的便携式电子产品，如行动电话、无绳电话、笔记型电脑、PDA等。 CC6203具有磁场辨别全极性，亦即只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭。与其他一般霍尔传感装置不同的是并不需要特定南极或北极才可以动作，减少了组装时辨别磁极的困扰。产品采用了动态失调消除技术，该技术能够消除由封装应力，热应力，以及温度梯度所造成的失调电压，提高器件的一致性。 CC6203内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。由于CC6203使用先进的Bi-CMOS工艺，整体优化了的线路结构，使得产品获得极低的输入误差反馈。同时该产品采用及其小型化的封装工艺，使得产品更具极高的性能和市场优势。 CC6203提供TSOT23-3和TO-92S两种封装，工作温度范围为 - 40~150℃。

商品特性

工作电压：2V~5V
微功耗
工作频率为5.5Hz
全极性输出，对南极和北极磁场均可响应
良好的温度稳定性
开关点漂移低
ESD（HBM）6000V
尺寸小

应用领域

仪器仪表
PDA
笔记本电脑

	属性	参数值
	商品目录	霍尔开关
	类型	全极型
	工作电压	5V
	工作电流	3.5uA
	工作点(Gs)	±4mT

	属性	参数值
	释放点(Gs)	±3.2mT
	采样频率	5.5Hz
	工作温度	-40℃~+150℃
	功能特性	-

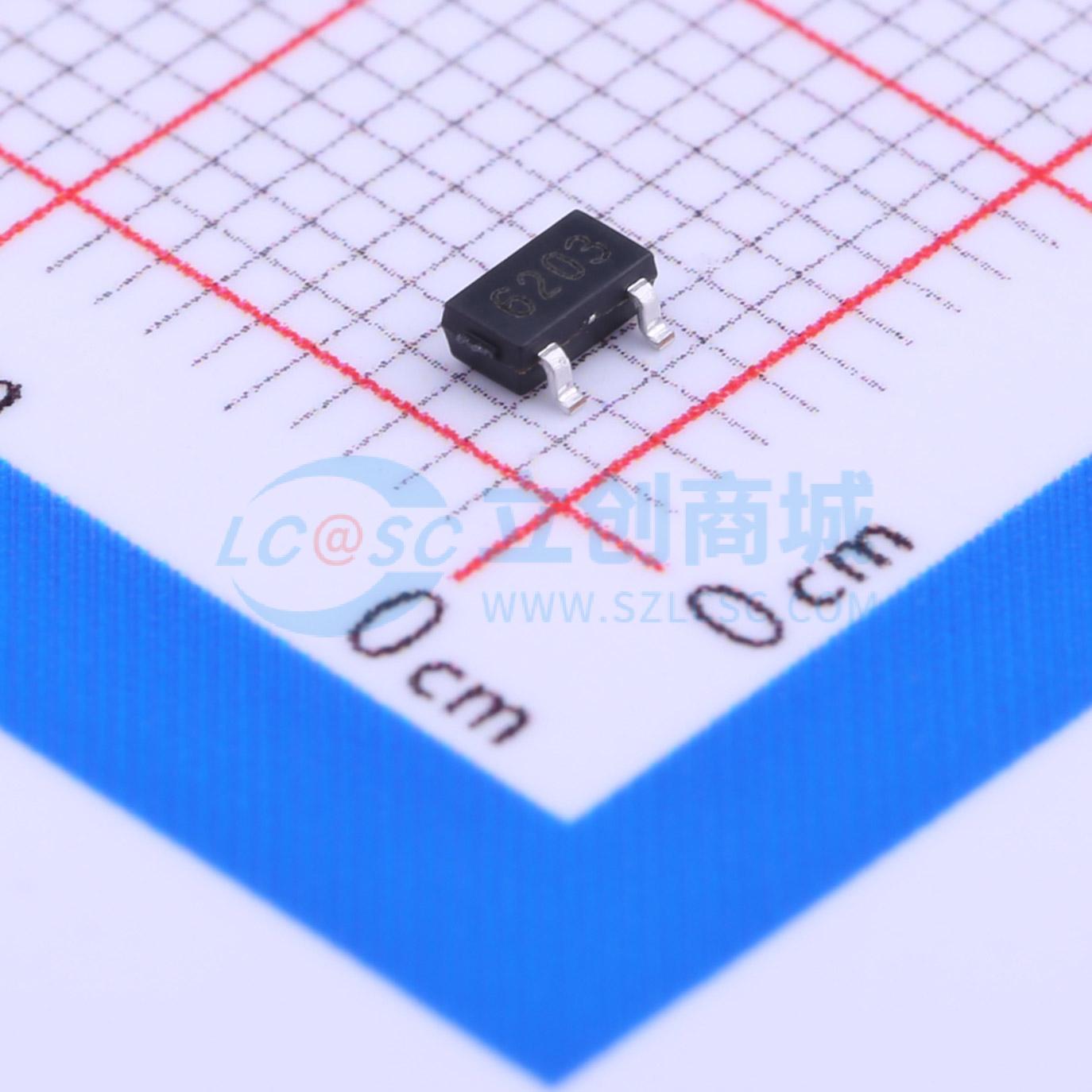

CC6203ST
