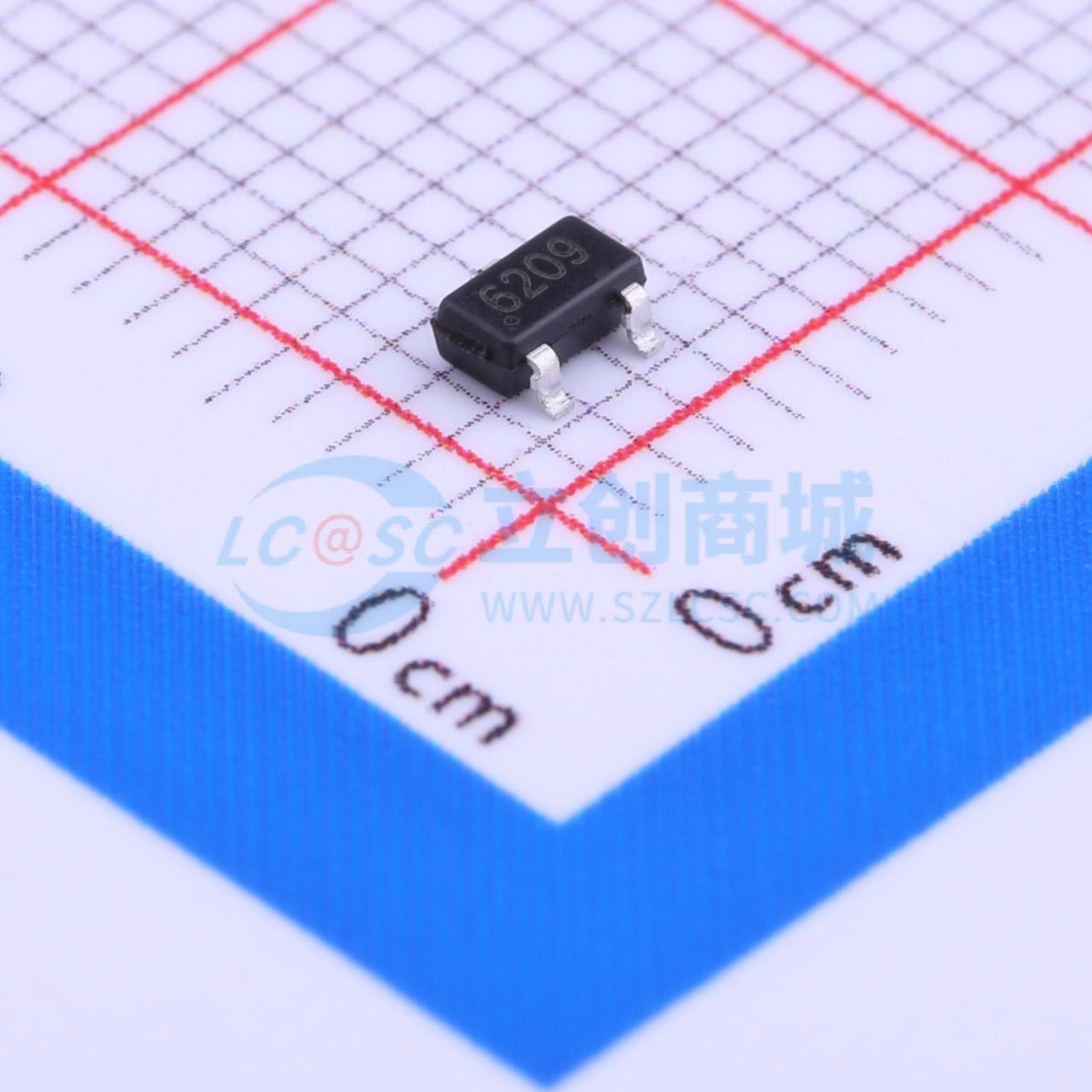

温馨提醒：图片仅供参考，商品以实物为准

CC6209ST

霍尔效应开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 微功耗全极型低功耗霍尔效应开关
品牌名称: CrossChip(成都芯进)
商品型号: CC6209ST
商品编号: C286003
商品封装: TSOT-23-3
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

CC6209是一颗低功耗、高灵敏度全极性、并具有闩锁输出的霍尔开关传感装置。 CC6209具有磁场辨别全极性，亦即只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭。与其他一般霍尔传感装置不同的是并不要特定南极或北极才可以动作，减少了组装时辨别磁极的困扰。产品采用了动态失调消除技术，该技术能够消除由封装应力，热应力，以及温度梯度所造成的失调电压，提高器件的一致性。 CC6209内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。由于CC6209使用先进的Bi-CMOS工艺，整体优化了的线路结构，使得产品获得极低的输入误差反馈。同时该产品采用及其小型化的封装工艺，使得产品更具极高的性能和市场优势。 CC6209提供TSOT23-3和TO-92S两种封装，工作温度范围为 - 40~150℃。

商品特性

工作范围宽，2~5V
反应速度快，工作频率为12KHz
全极性输出，对南极和北极磁场均可响应
良好的温度稳定性
开关点漂移低
ESD（HBM）6000V
TSOT23-3小尺寸封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	全极型
	工作电压	2V~5V
	输出电流	-
	工作电流	300uA
	工作点(Gs)	±4mT

	属性	参数值
	释放点(Gs)	±3.2mT
	磁延迟	-
	输出类型	-
	采样频率	12kHz
	工作温度	-40℃~+150℃
	功能特性	-
