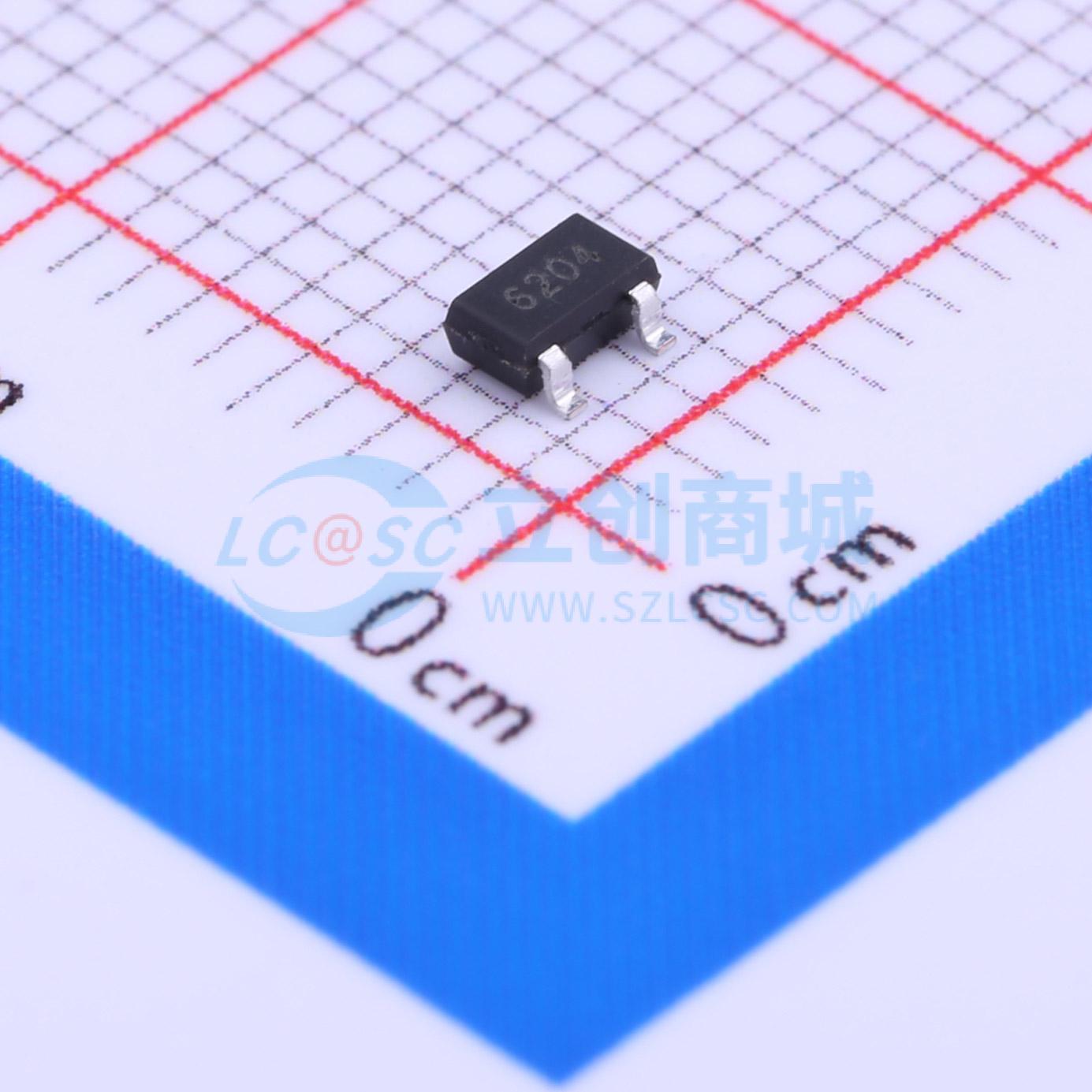

温馨提醒：图片仅供参考，商品以实物为准
CC6204ST
霍尔效应开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 微功耗 双极性锁存型微功耗霍尔效应开关
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6204ST
- 商品编号
- C285998
- 商品封装
- TSOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 工作电压 | 2V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 5uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
CC6204是一颗微功耗、高灵敏度双极性、并具有闩锁输出的霍尔开关传感装置，可直接取代传统的磁簧开关。特别适用于使用电池电源的便携式电子产品，如行动电话、无绳电话、笔记型电脑、PDA等。 当磁场南极靠近芯片CC6204TO标识面，磁场强度达到阈值时，输出低电平；当磁场北极靠近芯片CC6204TO标识面，磁场强度达到阈值时，输出高电平。 CC6204内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。产品采用了动态失调消除技术，该技术能够消除由封装应力，热应力，以及温度梯度所造成的失调电压，提高器件的一致性。由于CC6204使用先进的Bi - CMOS工艺，整体优化了的线路结构，使得产品获得极低的输入误差反馈。同时该产品采用及其小型化的封装工艺，使得产品更具极高的性能和市场优势。CC6204提供TSOT23 - 3和TO - 92S两种封装，工作温度范围为 - 40~150℃。
商品特性
- 工作范围宽，2~5V
- 微功耗
- 反应速度快，工作频率为 <40Hz
- 双极性输出
- 良好的温度稳定性
- 开关点漂移低
- ESD（HBM）6000V
- TSOT23 - 3小尺寸封装
应用领域
- 仪器仪表
- PDA
- 笔记本电脑
