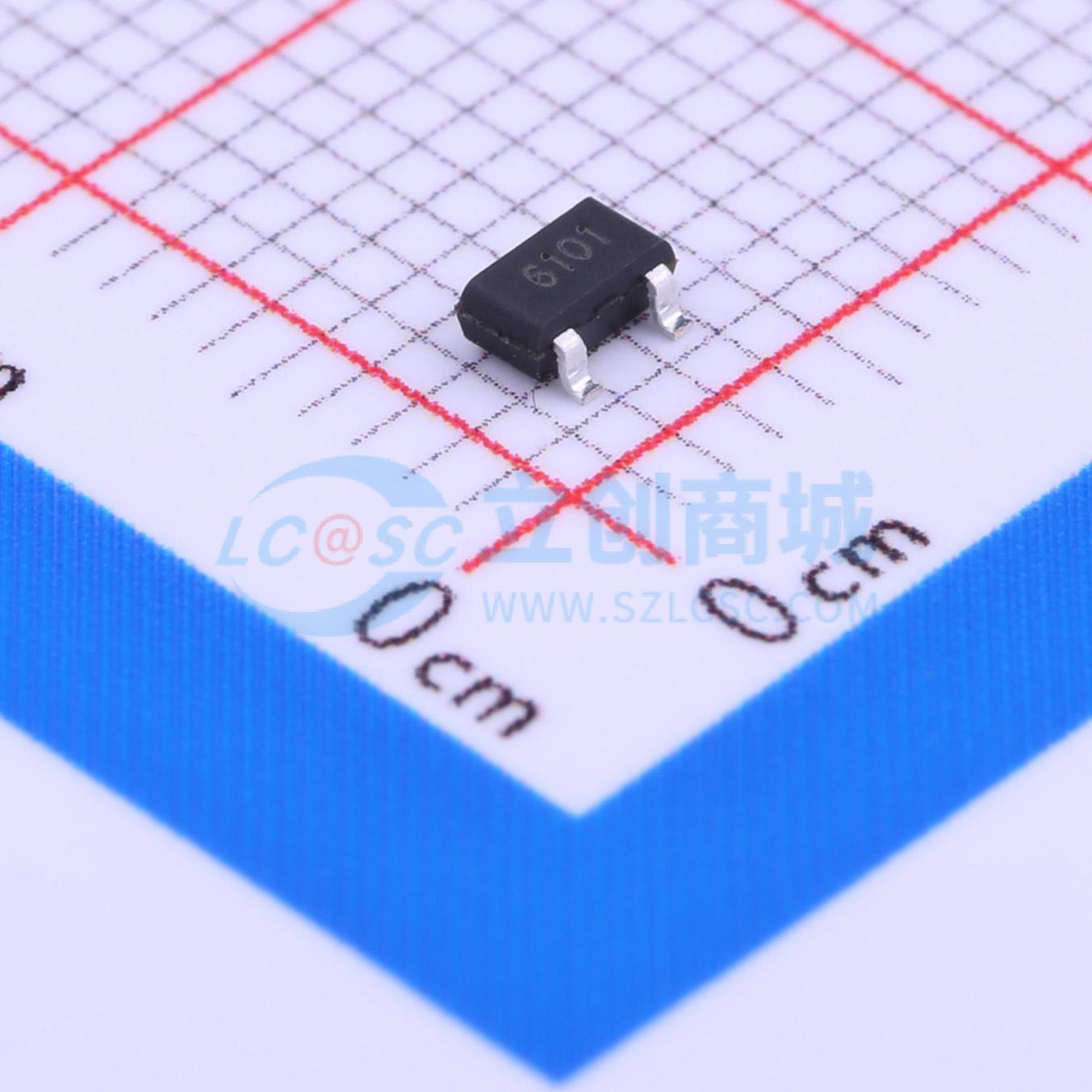

温馨提醒：图片仅供参考，商品以实物为准

CC6101ST

霍尔效应开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度具有斩波稳定功能的高精度，低温漂锁存型霍尔效应开关
品牌名称: CrossChip(成都芯进)
商品型号: CC6101ST
商品编号: C285987
商品封装: TSOT-23-3
包装方式: 编带
商品毛重: 0.043克(g)

商品概述

CC6101是一个锁存型的霍尔效应开关IC，采用先进的BiCMOS制程制造，具有优异的温度稳定性和很高的抗机械应力性能，产品最高工作温度可以达到150℃。CC6101采用动态失调消除技术以及芯进电子专利保护的温度补偿技术，大幅降低了由于封装应力，环境温度变化等因素造成的失调电压，使产品磁灵敏度持高度的一致性。 CC6101包含稳压输出模块，霍尔薄片，信号放大模块，动态失调消除模块以及带有限流保护的功率输出级。当磁场南极靠近芯片CC6101TO标识面，磁场强度达到阈值时，功率管导通，输出低电平。当磁场北极靠近芯片CC6101TO标识面，磁场强度达到阈值时，功率管截止，输出高电平。内置的稳压输出电路模块可以让芯片工作在2.5V至28V电源电压范围。 CC6101提供TO - 92S和TSOT23 - 3两种封装，均为符合RoHS规范，产品的使用环境温度范围为40~150℃。

商品特性

工作范围宽，2.5~28V
开关点高度对称
反向电压保护，最高可到 - 40V
具有斩波稳定功能，批次之间的一致性好
30V过压保护，避免IC因电源电压脉冲而损坏
温度稳定性优异，可工作到150℃
输出级限流保护30mA
输出级36V过压保护，避免输出脚被干扰电压击穿
小尺寸，TO - 92S和TSOT23 - 3封装
抗机械应力
ESD HBM 4000V

应用领域

直流无刷马达速度检测
线性位置检测
角度检测

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±4.5mT
	工作电压	2.5V~28V

	属性	参数值
	工作电流	2mA
	工作温度	-40℃~+150℃
