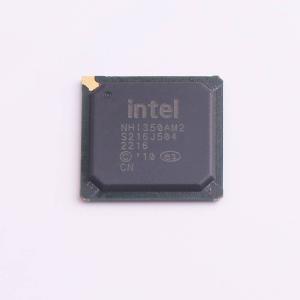

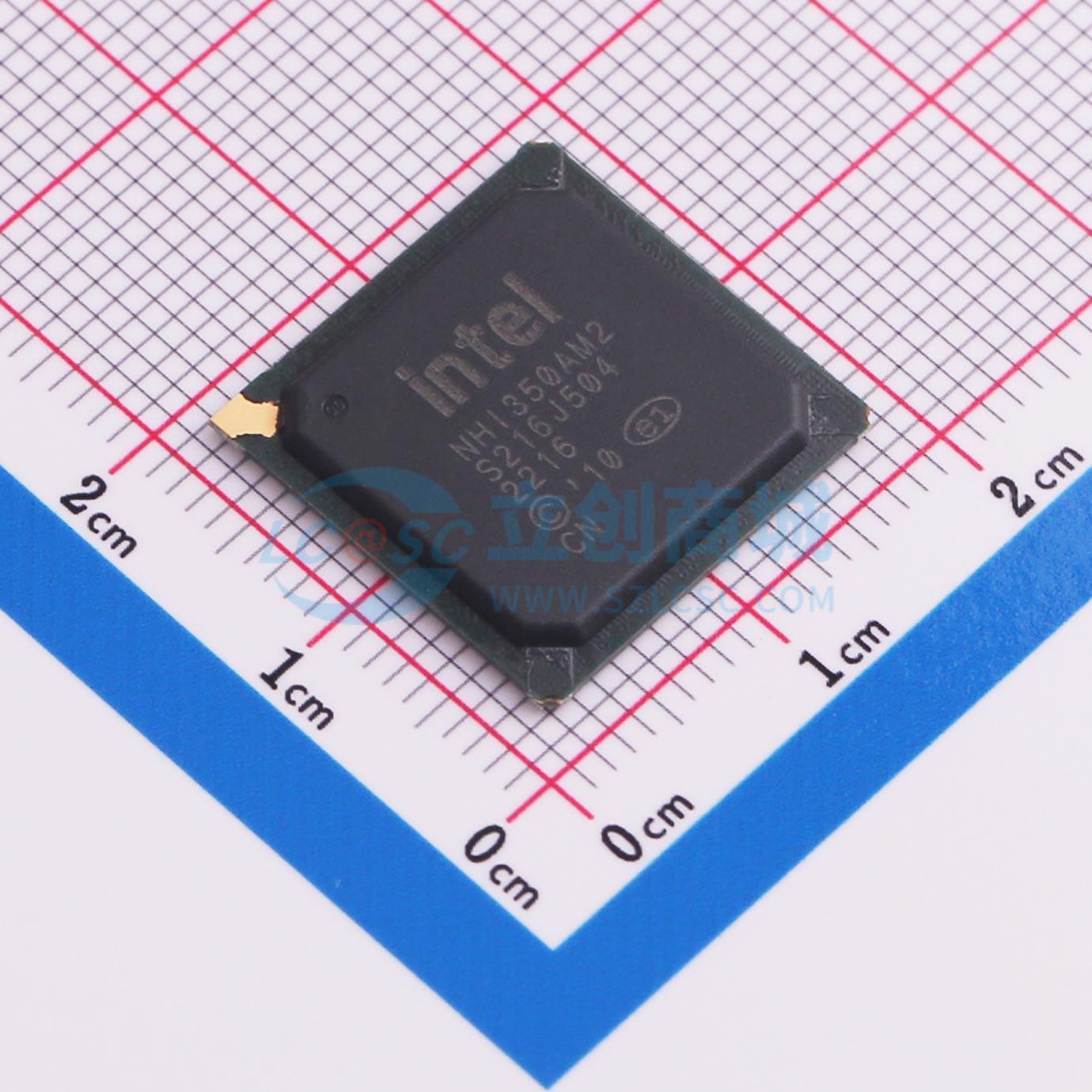

NHI350AM2 S LJ3S
英特尔以太网控制器I350
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 英特尔以太网控制器I350是一款支持四端口和双端口千兆以太网设计的低功耗组件。它提供了四个完全集成的千兆以太网媒体访问控制(MAC)和物理层(PHY)端口，并支持多种接口。
- 品牌名称
- Intel/Altera
- 商品型号
- NHI350AM2 S LJ3S
- 商品编号
- C25254890
- 商品封装

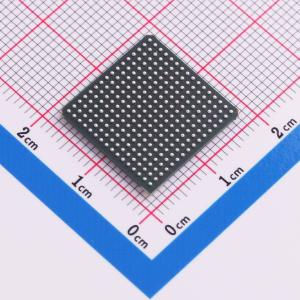

- PBGA-256(17x17)
- 包装方式
- 托盘
- 商品毛重
- 1.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| 通道数 | 4 | |
| MAC接口 | SMBus；PCIe；SGMII；SerDes |
| 属性 | 参数值 | |
|---|---|---|
| 集成PHY | 是 | |
| 通信接口 | JTAG；SMBus | |
| 以太网速率标准 | 10BASE-T；100BASE-TX；1000BASE-T |
商品概述
英特尔以太网控制器 I350 是一款紧凑、低功耗的单组件，支持四口和双口千兆以太网设计。该设备提供四个完全集成的千兆以太网介质访问控制（MAC）、物理层（PHY）端口，以及四个可连接外部 PHY 的 SGMII/SerDes 端口。I350 支持 PCI Express（PCIe v2.1（2.5GT/s 和 5GT/s））。 该设备可通过集成 PHY 实现双端口或四端口 1000BASE - T。它可用于服务器系统配置，如机架式或基座式服务器，适用于附加网卡或主板集成局域网（LOM）设计。另一种可能的系统配置是用于刀片服务器。在此场景中，I350 可作为 LOM 或夹层卡支持多达 4 个 SerDes 端口。它还可用于嵌入式应用，如交换机附加卡和网络设备。
商品特性
- 提供的外部接口：
- PCIe v2.1（2.5GT/s 和 5GT/s）x4/x2/x1；本文档中简称为 PCIe。
- MDI（铜缆）标准 IEEE 802.3 以太网接口，适用于 1000BASE - T、100BASE - TX 和 10BASE - T 应用（802.3、802.3u 和 802.3ab）
- 串行器 - 解串器（SERDES），支持 1000BASE - SX/LX（光纤 - IEEE802.3）
- 串行器 - 解串器（SERDES），支持用于千兆背板应用的 1000BASE - KX（802.3ap）和 1000BASE - BX（PICMIG 3.1）
- SGMII（串行千兆媒体独立接口规范）接口，用于 SFP（SFP MSA INF - 8074i）/外部 PHY 连接
- NC - SI（DMTF NC - SI）或 SMBus，用于与 BMC 进行可管理性连接
- IEEE 1149.6 JTAG
- 性能增强：
- PCIe v2.1 TLP 处理提示（TPH）
- UDP、TCP 和 IP 校验和卸载
- UDP 和 TCP 传输分段卸载（TSO）
- SCTP 接收和传输校验和卸载
- 支持虚拟化：
- 下一代 VMDq 支持（8 个虚拟机） 每个端口最多支持 8 个虚拟机（为每个虚拟机分配 1 个队列）PCI - SIG I/O SR - IOV 支持（直接分配）
- 每个端口的队列：8 个 TX 和 8 个 RX 队列
- 节能特性：
- 高级配置与电源接口（ACPI）电源管理状态和唤醒功能
- 高级电源管理（APM）唤醒功能
- 低功耗链路断开状态
- PCIe v2.1 LTR
- 用于改善系统电源管理的 DMA 合并 低链路利用率期间降低功耗的 EEE（IEEE802.3az）
- IEEE802.1AS - 定时与同步：
- IEEE 1588 精确时间协议支持
- 每数据包时间戳
- 总体拥有成本（TCO）：
- IPMI BMC 直通；多点 NC - SI
- 内部 BMC 到操作系统以及操作系统到 BMC 的流量支持
应用领域
- 服务器系统配置，如机架式或基座式服务器，适用于附加网卡或主板集成局域网（LOM）设计
- 刀片服务器
- 嵌入式应用，如交换机附加卡和网络设备
