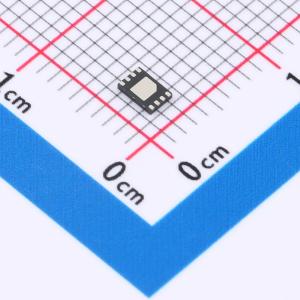

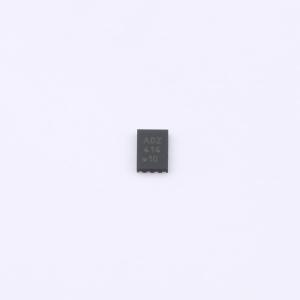

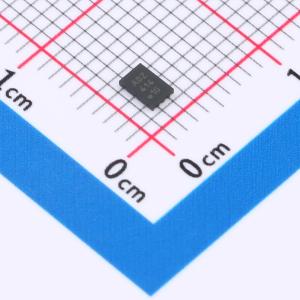

温馨提醒：图片仅供参考，商品以实物为准
24CSM01T-I/Q4B
1-Mbit，3.4 MHz I²C 串行 EEPROM，带 128 位序列号和增强型软件写保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供 1 Mbit 的串行 EEPROM，采用 I²C（两线）串行接口，具备 3.4 MHz 高速模式能力。该设备由 131,072 个 8 位字节（128 KB）组成，适用于需要可靠和稳定非易失性存储的消费和工业应用。允许最多八个设备共享一个公共 I²C（两线）总线，并能在较宽的电压范围（1.7V 至 5.5V）内运行。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- 24CSM01T-I/Q4B
- 商品编号
- C25255318
- 商品封装
- UDFN-8(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 1Mbit | |
| 时钟频率(fc) | 3.4MHz | |
| 写周期时间(Tw) | 5ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 100万次 | |
| 功能特性 | 内置上电复位(POR)；软件写保护功能；硬件写保护功能；噪声抑制功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Microchip Technology Inc.的24CSM01提供1 Mbit串行EEPROM，采用具备3.4 MHz高速模式能力的I²C（两线）串行接口。该器件组织为131,072个8位字节（128 Kbytes），并针对需要可靠非易失性存储器存储的消费和工业应用进行了优化。24CSM01允许最多八个器件共享一个公共I²C（两线）总线，并且能够在较宽的电压范围（1.7V至5.5V）内工作。24CSM01具有一个4 Kbit安全寄存器，与1 Mbit存储阵列分开。安全寄存器的前半部分为只读，在开头的16个字节中包含一个工厂编程的、确保唯一的128位序列号。该128位序列号在整个CS系列串行EEPROM产品中是唯一的，消除了在生产线上对产品进行序列化并确保其唯一性这一耗时步骤。128位只读序列号之后是另外2 Kbit（256字节）的用户可编程EEPROM。安全寄存器的用户可编程部分稍后可以通过软件序列进行永久写保护。该器件还包含一个配置寄存器，允许将写保护行为配置为传统硬件写保护或增强型软件写保护。这允许用户保护八个独立的128 Kbit区域中的任何一个。一旦设置了所需的配置，配置寄存器可以被永久锁定，从而防止对器件操作进行任何进一步更改。为了提高可靠性，24CSM01采用了内置的纠错码（ECC）方案。该方案可以纠正四字节读出中最多一个错误读取的位。此外，配置寄存器包括一个只读纠错状态锁存器（ECS），当调用ECC时会置位。24CSM01支持I²C制造商识别（ID）命令，该命令将为24CSM01返回一个唯一值，便于在应用中进行识别。
商品特性
- 1 Mbit EEPROM：内部组织为一个131,072 x 8位；支持最多256字节的字节或页写入；支持字节或顺序读取；自定时写周期（最长5 ms）
- 高速I²C接口：支持3.4 MHz高速模式；符合行业标准：1 MHz、400 kHz和100 kHz；输出斜率控制以消除接地反弹；施密特触发器输入用于噪声抑制
- 安全寄存器：预编程的128位序列号；用户可编程、可锁定的256字节ID页
- 内置纠错码（ECC）逻辑：通过配置寄存器实现纠错状态（ECS）锁存
- 支持I²C制造商识别功能
- 多功能数据保护选项：用于全阵列数据保护的硬件写保护（WP）引脚；通过配置寄存器实现增强型软件写保护
- 工作电压范围为1.7V至5.5V
- 低功耗CMOS技术：在5.5V时，写电流最大为3.0 mA；在5.5V、1 MHz时，读电流最大为1.0 mA；在5.5V（工业温度）时，待机电流为1 μA
- 高可靠性：超过一百万次擦除/写入周期；内置ECC逻辑以提高可靠性；数据保留时间 >200年；ESD保护 >4000V
- 符合RoHS标准
- 温度范围：工业级（I）：-40°C至+85°C；扩展级（E）：-40°C至+125°C
- 通过汽车AEC - Q100认证
应用领域
- 消费应用
- 工业应用
