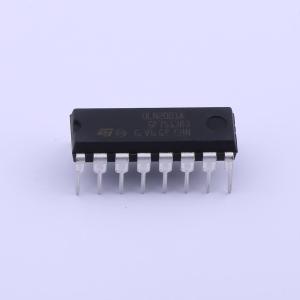

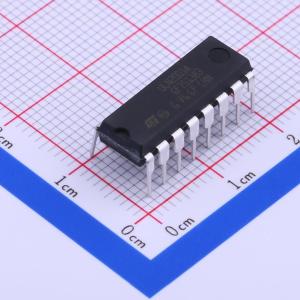

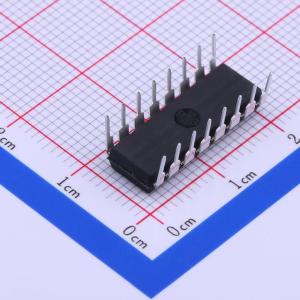

温馨提醒：图片仅供参考，商品以实物为准
ULN2001A
高压大电流达林顿阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 7个达林顿阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ULN2001A
- 商品编号
- C283427
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 输入电流(on) | 0.82mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | - | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2001、ULN2002、ULN2003和ULN2004是高压、大电流达林顿阵列，每个阵列包含七个共发射极的开集电极达林顿对。每个通道额定电流为500 mA，可承受600 mA的峰值电流。内置抑制二极管用于驱动感性负载，输入引脚与输出引脚相对放置以简化电路板布局。不同版本可与所有常见逻辑系列接口：ULN2001适用于通用、DTL、TTL、PMOS、CMOS；ULN2002适用于14-25 V PMOS；ULN2003适用于5 V TTL、CMOS；ULN2004适用于6-15 V CMOS、PMOS。ULN2001A/2002A/2003A和2004A采用16引脚DIP封装，带有铜引线框架以降低热阻，也有小外形封装（SO-16）版本，型号为ULN2001D1/2002D1/2003D1/2004D1。
商品特性
- 每个封装包含七个达林顿管
- 每个驱动器输出电流为500 mA（峰值600 mA）
- 输出电压为50 V
- 内置感性负载抑制二极管
- 输出可并联以获得更高电流
- 兼容TTL/CMOS/PMOS/DTL输入
- 输入引脚与输出引脚相对放置以简化布局
应用领域
- 驱动多种负载，包括螺线管、继电器直流电机、LED显示灯丝灯、热敏打印头和大功率缓冲器
