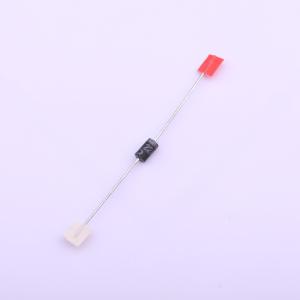

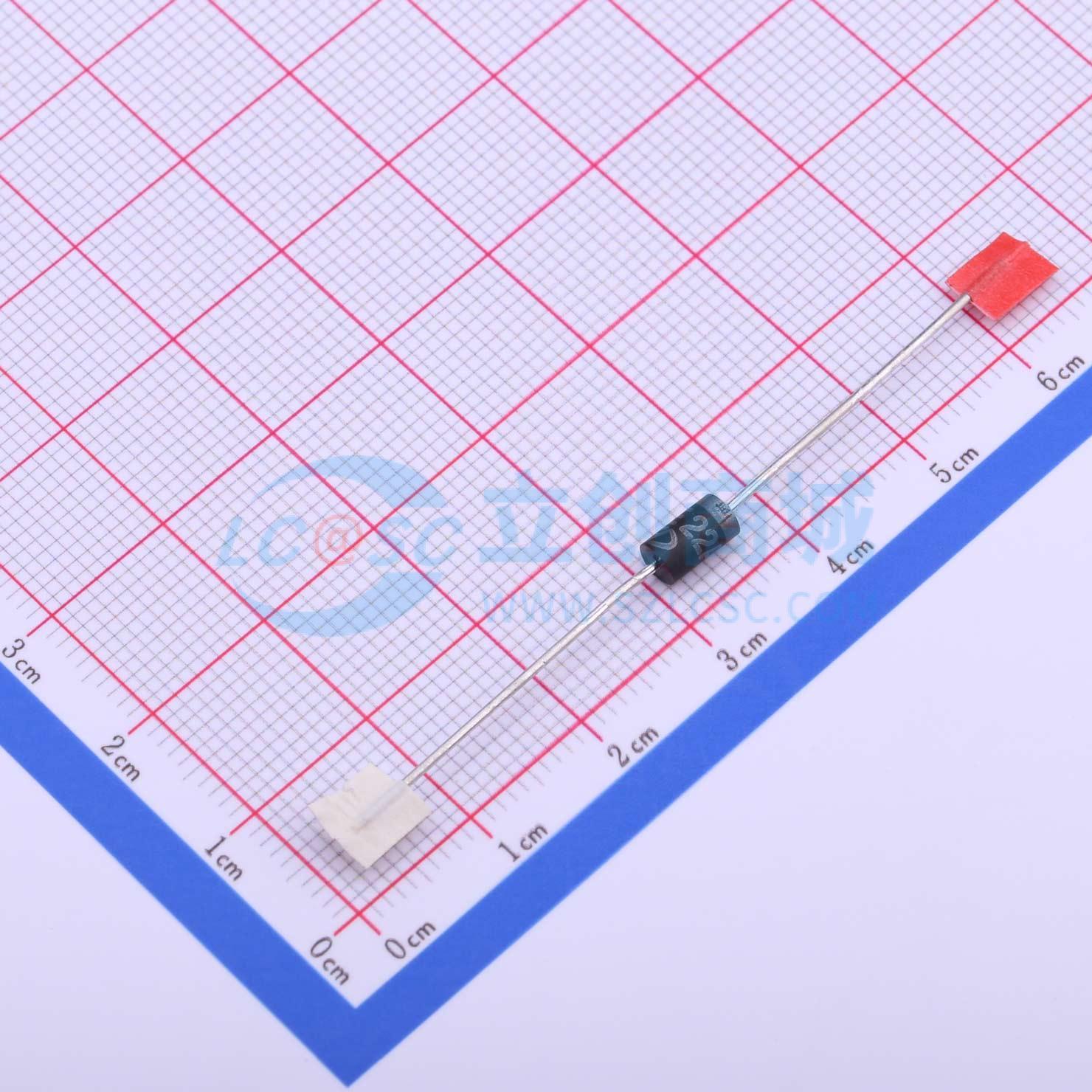

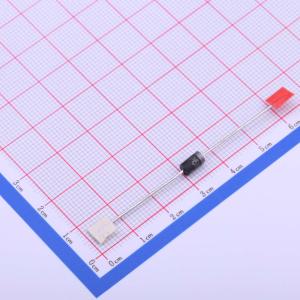

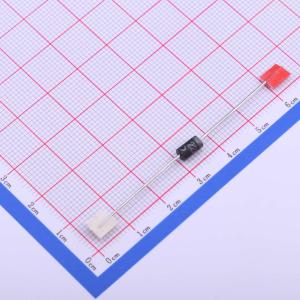

温馨提醒：图片仅供参考，商品以实物为准
P6KE22A
单向TVS 18.8V截止 19.6A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- GOOD-ARK(固锝)
- 商品型号
- P6KE22A
- 商品编号
- C280385
- 商品封装
- DO-15
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 18.8V | |
| 钳位电压 | 30.6V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 19.6A | |
| 击穿电压 | 20.9V | |
| 类型 | TVS |
商品概述
P6KE瞬态电压抑制二极管（TVS）系列是一种低成本商用产品，适用于大电压瞬变可能永久性损坏电压敏感器件的应用场景。 P6KE系列器件采用小封装尺寸设计，适用于对功率和空间有要求的应用。它们具有高浪涌能力、极快的响应时间和低阻抗（Ron）等特性。由于瞬变的不可预测性以及阻抗随这些瞬变的变化，阻抗本身并未作为参数值进行规定。不过，规定了低电流条件下的最小电压（BV）和最大峰值脉冲电流下的最大钳位电压（Vc）。 在某些情况下，热效应（见Vc钳位电压）可能占比50%至70%。在多个占空比的高电流脉冲作用下，观察到的电压差会使最大阻抗规格变得无足轻重。 在出现严重电流过载或超出最大额定值的异常瞬变时，瞬态电压抑制器最初会以“短路”形式失效，从而触发系统的断路器或熔断器，同时保护整个电路。工厂可提供钳位电压与各种电流脉冲的关系曲线。 还可提供扩展功率与脉冲时间的关系曲线。
商品特性
- 塑料封装符合美国保险商实验室（UL）94V - 0级阻燃标准
- 玻璃钝化结
- 采用10/1000μs波形时，峰值脉冲功率能力为600W，重复率（占空比）：0.01%
- 出色的钳位能力
- 低增量浪涌电阻
- 极快的响应时间
- 保证高温焊接：265°C / 10秒，引脚长度0.375英寸（9.5mm），拉力5磅（2.3kg）
