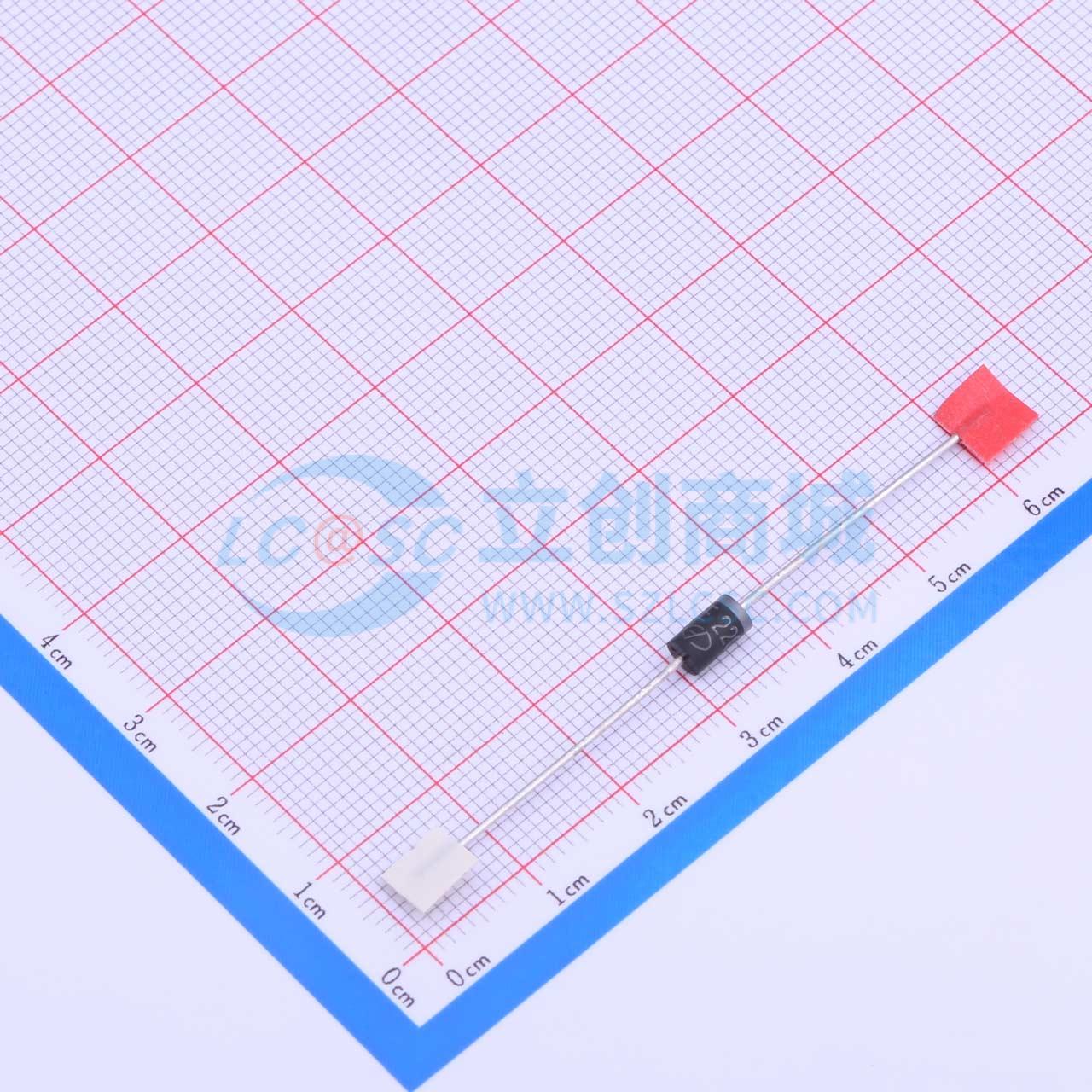

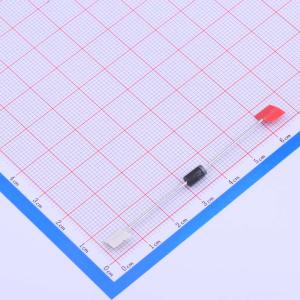

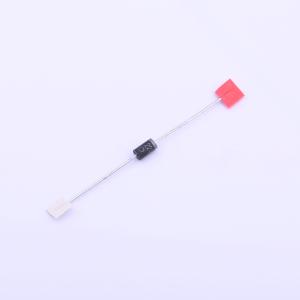

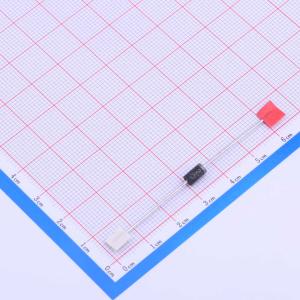

温馨提醒：图片仅供参考，商品以实物为准
P6KE220A
单向TVS 185V截止 峰值脉冲电流：1.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 瞬态电压抑制器，峰值脉冲功率600W，击穿电压6.8至550V
- 品牌名称
- GOOD-ARK(固锝)
- 商品型号
- P6KE220A
- 商品编号
- C280386
- 商品封装
- DO-204AC(DO-15)
- 包装方式
- 编带
- 商品毛重
- 0.429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 185V | |
| 钳位电压 | 328V | |
| 峰值脉冲电流(Ipp) | 1.8A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 209V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
P6KE 瞬态电压抑制（TVS）二极管系列是一种低成本的商用产品，适用于大电压瞬变可能会永久性损坏电压敏感元件的应用场景。 P6KE 系列器件采用小尺寸封装，适用于对功率和空间有要求的场合。它们具有高浪涌能力、极快的响应时间和低阻抗（Ron）的特点。由于瞬变的不可预测性，以及阻抗随这些瞬变的变化，因此阻抗本身并未作为参数值进行规定。不过，该系列规定了低电流条件下的最小电压（BV）和最大峰值脉冲电流下的最大钳位电压（Vc）。 在出现严重的电流过载或超出最大额定值的异常瞬变时，瞬态电压抑制器最初会发生“短路”故障，从而触发系统的断路器或熔断器，同时保护整个电路。
商品特性
- 塑料封装符合美国保险商实验室（UL）94V - 0 阻燃等级
- 玻璃钝化结
- 采用 10/1000μs 波形时，峰值脉冲功率能力达 600W，重复率（占空比）为 0.01%
- 出色的钳位能力
- 低增量浪涌电阻
- 极快的响应时间
- 保证高温焊接：265°C / 10 秒，引脚长度 0.375 英寸（9.5mm），拉力 5 磅（2.3kg）
