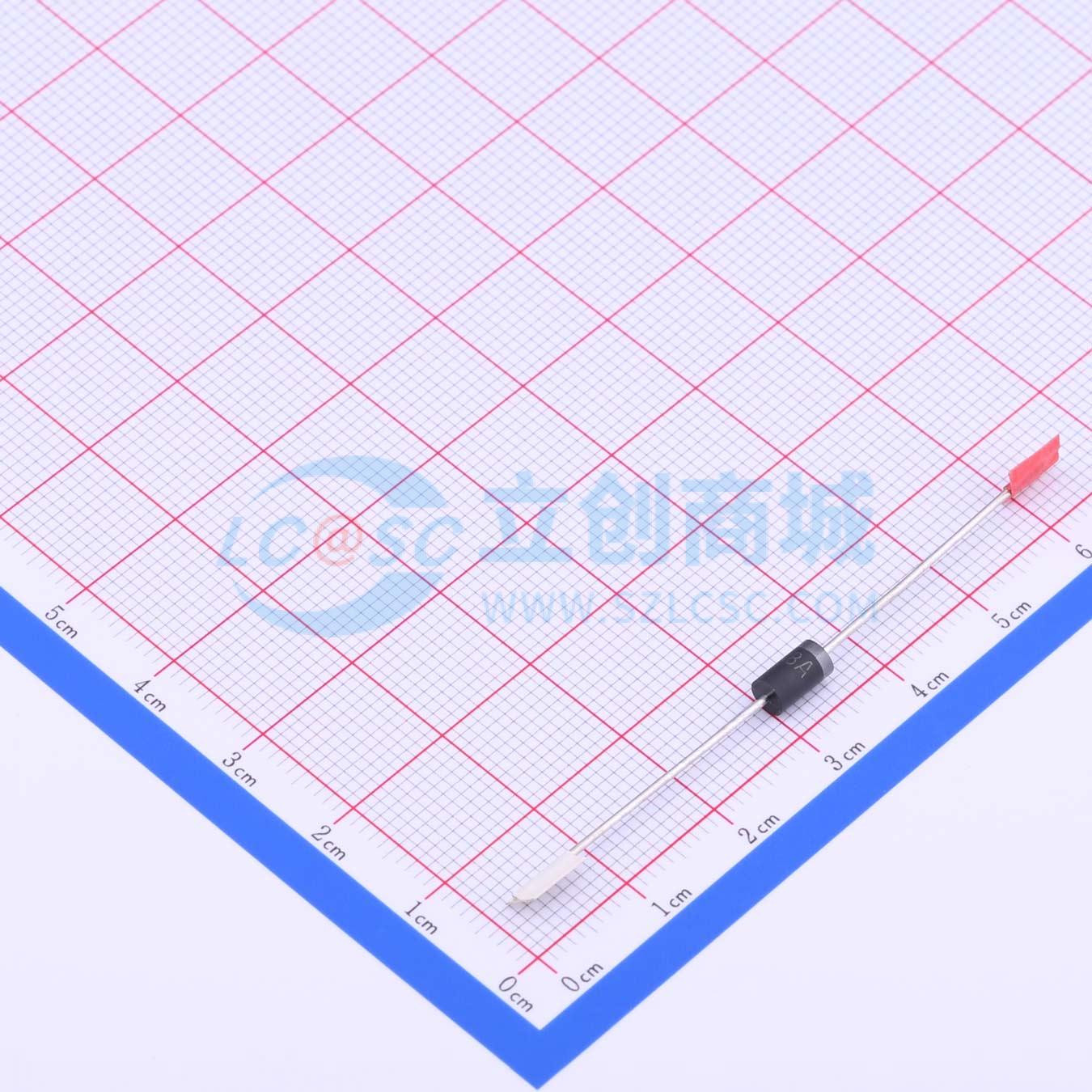

温馨提醒：图片仅供参考，商品以实物为准

P6KE6.8A

单向TVS 5.8V截止峰值脉冲电流：57.1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单向TVS 5.8V截止峰值脉冲电流：57.1A
品牌名称: GOOD-ARK(固锝)
商品型号: P6KE6.8A
商品编号: C280387
商品封装: DO-204AC(DO-15)
包装方式: 编带
商品毛重: 0.436克(g)

商品参数

商品概述

P6KE瞬态电压抑制二极管（TVS）系列是一款低成本商用产品，适用于大电压瞬变可能会永久性损坏电压敏感元件的应用场景。 P6KE系列器件采用小封装尺寸设计，适用于对功率和空间有要求的场景。它们具有高浪涌能力、极快的响应时间和低阻抗（Ron）等特点。由于瞬变的不可预测性以及阻抗随这些瞬变的变化，阻抗本身并未作为参数值进行规定。不过，规定了低电流条件下的最小电压（BV）和最大峰值脉冲电流下的最大钳位电压（Vc）。若出现严重的电流过载或超出最大额定值的异常瞬变，瞬态电压抑制器最初会发生“短路”故障，从而触发系统的断路器或熔断器，同时保护整个电路。

商品特性

塑料封装符合美国保险商实验室（UL）94V - 0 阻燃等级
玻璃钝化结
在10/1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）为0.01%
出色的钳位能力
低增量浪涌电阻
极快的响应时间
保证高温焊接：265°C/10秒，引脚长度0.375英寸（9.5mm），拉力5磅（2.3kg）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.8V
	钳位电压	10.5V
	峰值脉冲电流(Ipp)	57.1A

	属性	参数值
	峰值脉冲功率(Ppp)	600W@10/1000us
	击穿电压	6.45V
	反向电流(Ir)	1mA
	工作温度	-55℃~+150℃
	类型	TVS
