温馨提醒：图片仅供参考，商品以实物为准

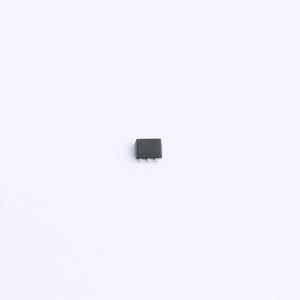

ZX5605UC
静电保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 多通道，低容值，快响应，低钳位电压，适用于音频、视频等接口保护电路
- 品牌名称
- XCH(旭昌辉)
- 商品型号
- ZX5605UC
- 商品编号
- C24833879
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；9.8V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 0.5pF；0.8pF |
商品特性
- 150瓦峰值脉冲功率（tp = 8/20μs）
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 工作电压：5V
- 保护五条I/O线
- 适用于便携式电子产品的小型封装
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 笔记本电脑、台式机、服务器和视频图形卡
- USB电源和数据线保护
- 显示器和平板显示器
- I²C总线保护
- 便携式仪器
- 机顶盒
