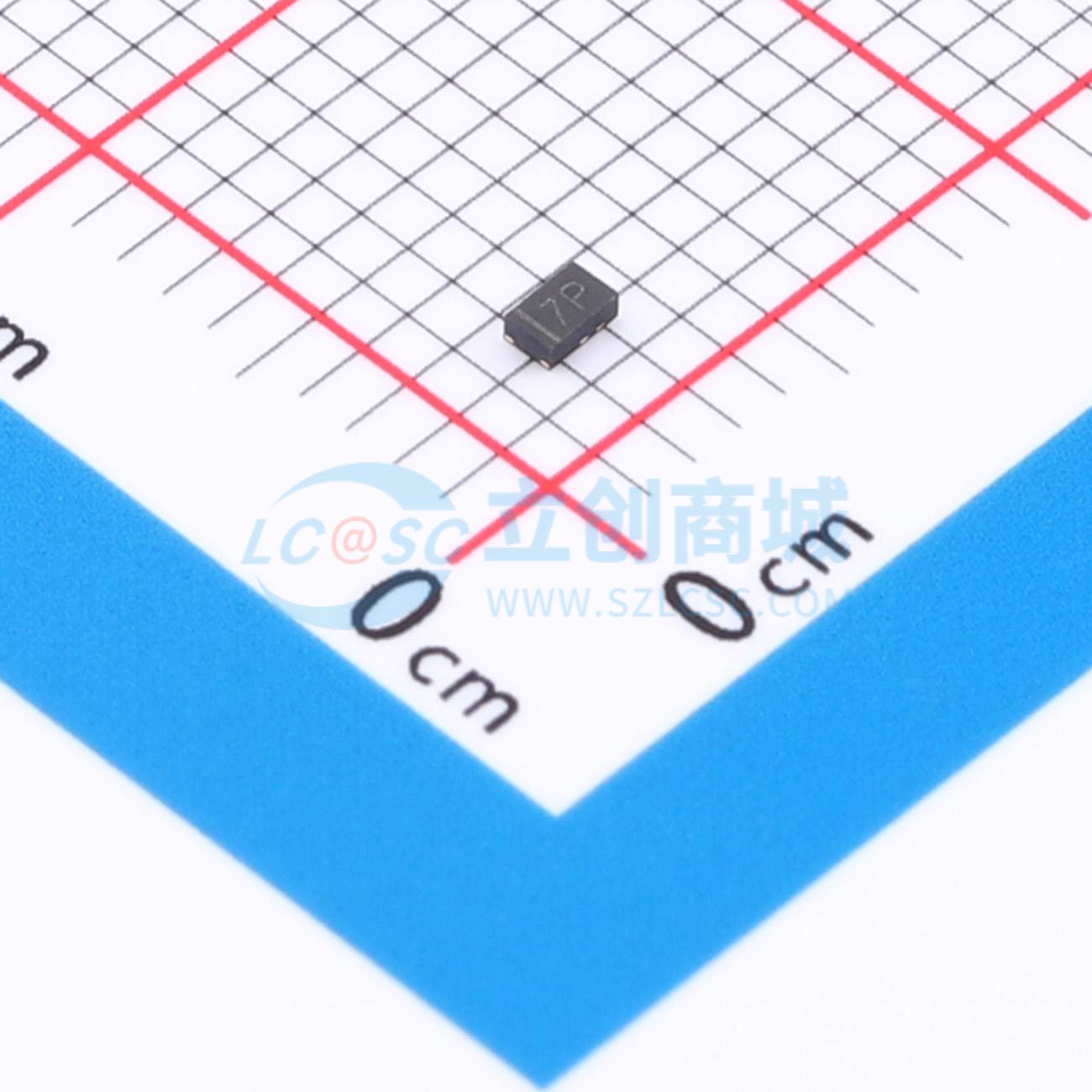

温馨提醒：图片仅供参考，商品以实物为准
ESD2EN7.0V
静电保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- XCH(旭昌辉)
- 商品型号
- ESD2EN7.0V
- 商品编号
- C24833868
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.028333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 14.8V | |
| 峰值脉冲功率(Ppp) | 2kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| Cj-结电容 | 900pF |
商品特性
- 2000瓦峰值脉冲功率（脉冲持续时间tp = 8/20μs）
- 依据IEC 61000 - 4 - 2标准为高速数据线提供瞬态保护（ESD） ±15KV（空气放电）、±8KV（接触放电）；依据IEC 61000 - 4 - 4标准（EFT） 40A（5/50ns）
- 保护单路电源或I/O端口
- 低漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 手机及配件
- 基于微处理器的设备
- 便携式仪器
- 个人数字助理（PDA）
