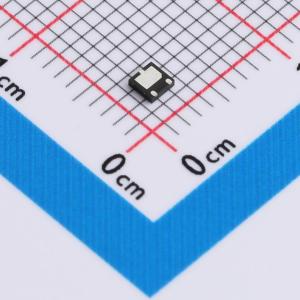

ESD3P24V
静电保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道，低容值，快响应，低钳位电压，适用于音频、视频等接口保护电路
- 品牌名称
- XCH(旭昌辉)
- 商品型号
- ESD3P24V
- 商品编号
- C24833875
- 商品封装
- DFN-3L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.030667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 击穿电压 | 29.8V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1500pF |
商品特性
- 低钳位电压
- DFN2020 - 3L封装
- 保护一条I/O或电源线
- 截止电压：24V
- 响应时间通常< 1 ns
- 数据线瞬态保护，符合IEC 61000 - 4 - 2(ESD) ±30kV（空气）、±30KV（接触），IEC 61000 - 4 - 4 (EFT) 80A（5/50ns），IEC 61000 - 4 - 5（雷击）150A（8/20us）

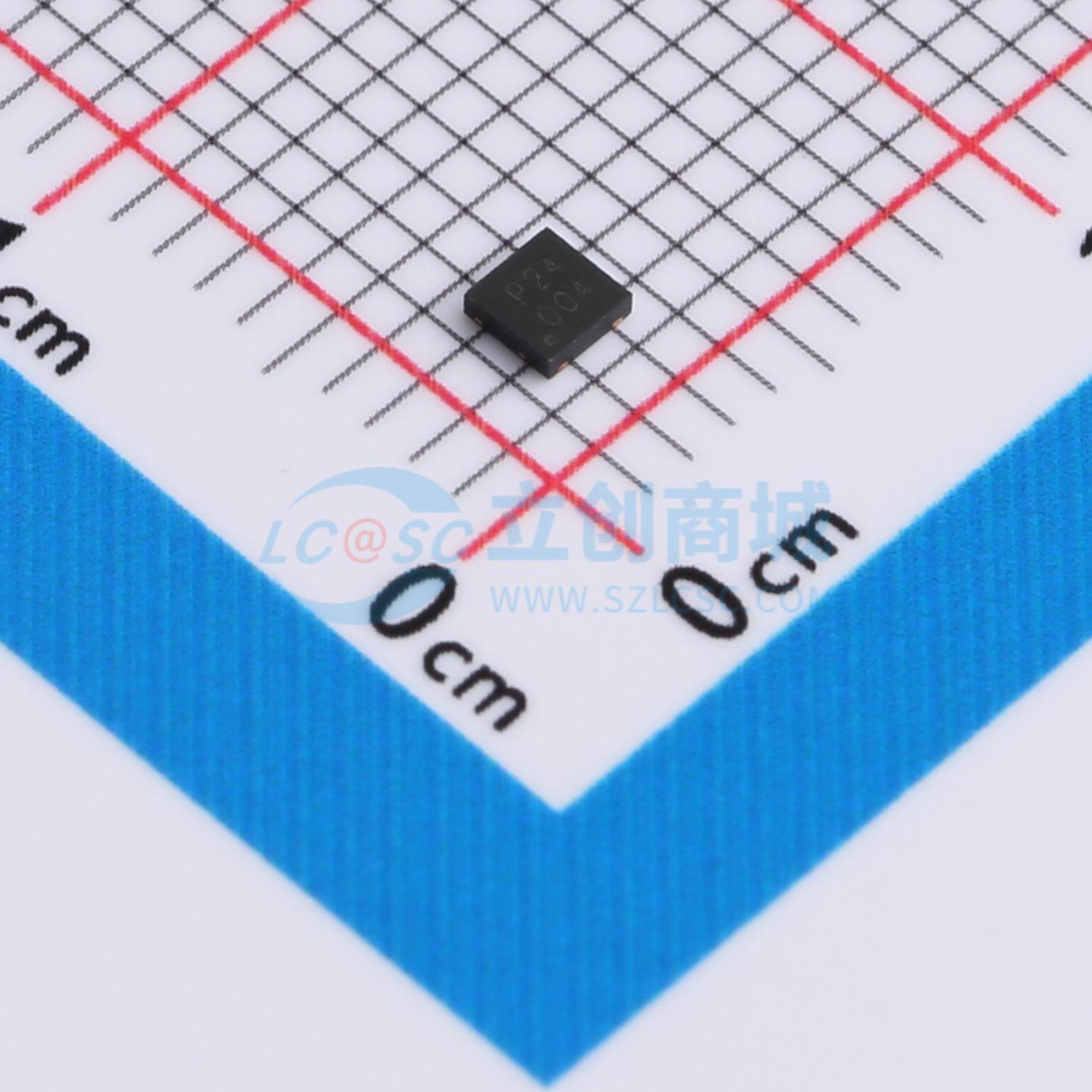

- 标记：P24/004
应用领域
- 电源保护
- 电源管理
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 计算机及外设
