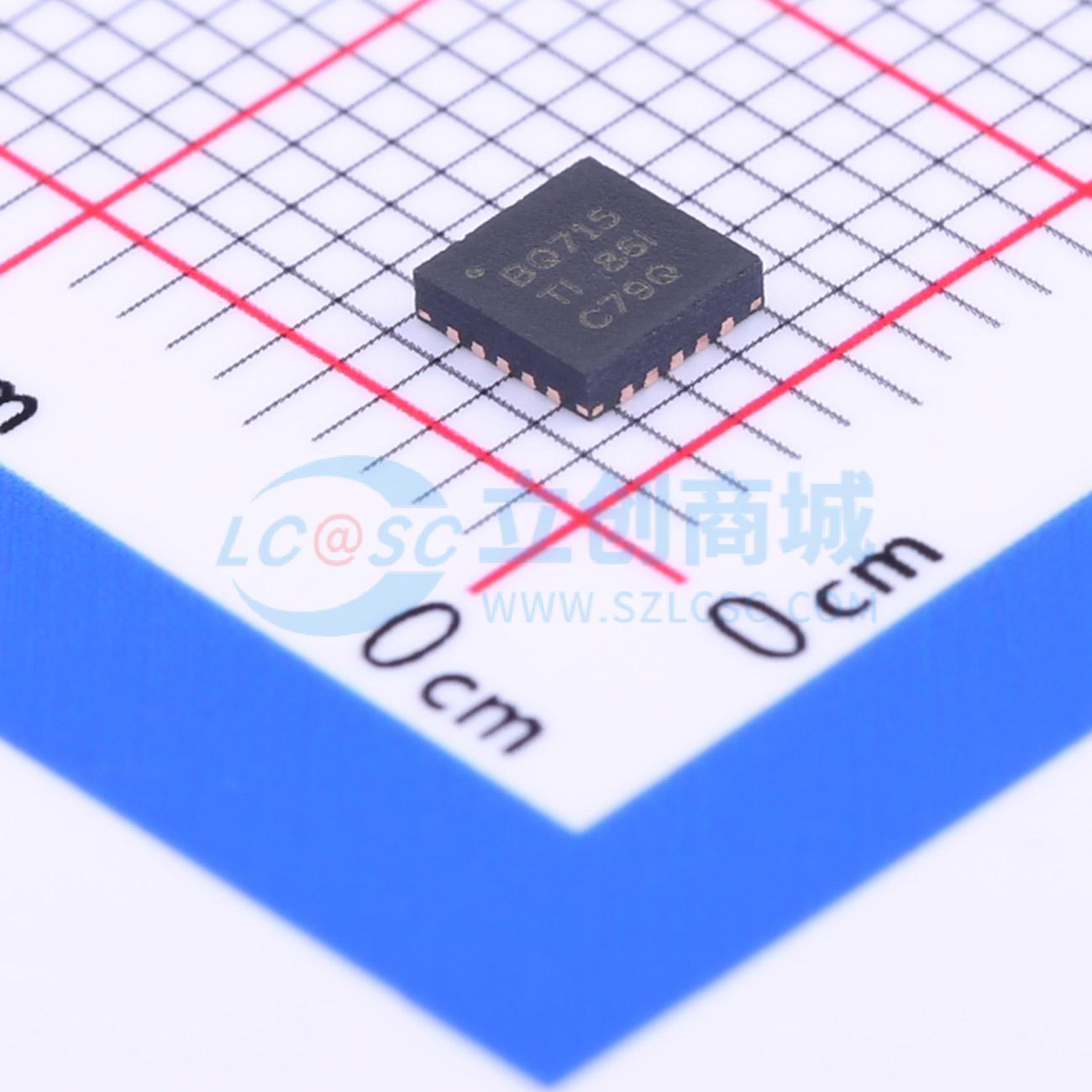

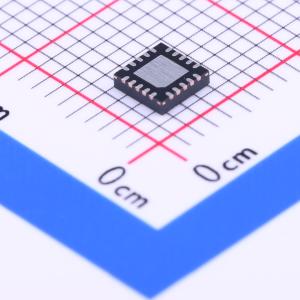

BQ24715RGRR

2-3节电池充电控制器，具备超快瞬态响应和高轻载效率

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24715 具有 N 沟道 MOSFET 选择器的 SMBus 2 至 3 节 NVDC 降压电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ24715RGRR
商品编号: C276341
商品封装: VQFN-20-EP(3.5x3.5)
包装方式: -
商品毛重: 0.12克(g)

商品参数

商品概述

bq24715是一款NVDC - 1同步电池充电控制器，具有低静态电流、高光负载效率的特点，适用于2S或3S锂离子电池充电应用，所需的元件数量少。电源路径管理功能可使系统电压调节至电池电压，但不会低于可编程的系统最低电压。 bq24715为电源路径管理提供N沟道ACFET和RBFET驱动器，还提供外部P沟道电池FET驱动器，且环路补偿功能完全集成。 bq24715通过SMBus通信接口，可对11位充电电压、7位输入/充电电流和6位最小系统电压进行编程，调节精度极高。该器件通过IOUT引脚监测适配器电流或电池放电电流，必要时可让主机降低CPU速度。 bq24715具备针对过流、过压和MOSFET短路的全面安全保护功能。

商品特性

6 - 24V输入SMBus NVDC - 1 2 - 3S电池充电器控制器
无电池或电池深度放电时系统即时启动操作
100μs的超快速瞬态响应
500μA的超低静态电流，20mA负载下80%的高PFM轻载效率，符合能源之星和ErP Lot6标准
开关频率：600kHz/800kHz/1MHz
可编程系统/充电电压（16mV/步长）、输入/充电电流（64mA/步长），高精度：±0.5%充电电压调节精度、±3%输入/充电电流调节精度、±2% 40倍输入/16倍放电电流监测输出
支持电池LEARN功能
电池深度放电或无电池时最大化CPU性能
集成NMOS ACFET和RBFET驱动器
20引脚3.5×3.5mm² QFN封装

应用领域

超级本、笔记本电脑和平板电脑
工业和医疗设备
便携式设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6V~24V
	最大充电电流	4.219A
	充电饱和电压	12.6V
	电池类型	-

	属性	参数值
	电池节数	2~3
	工作温度	-20℃~+85℃
	0V电池充电	支持
	静态电流(Iq)	13.3uA
	接口类型	SMBus
