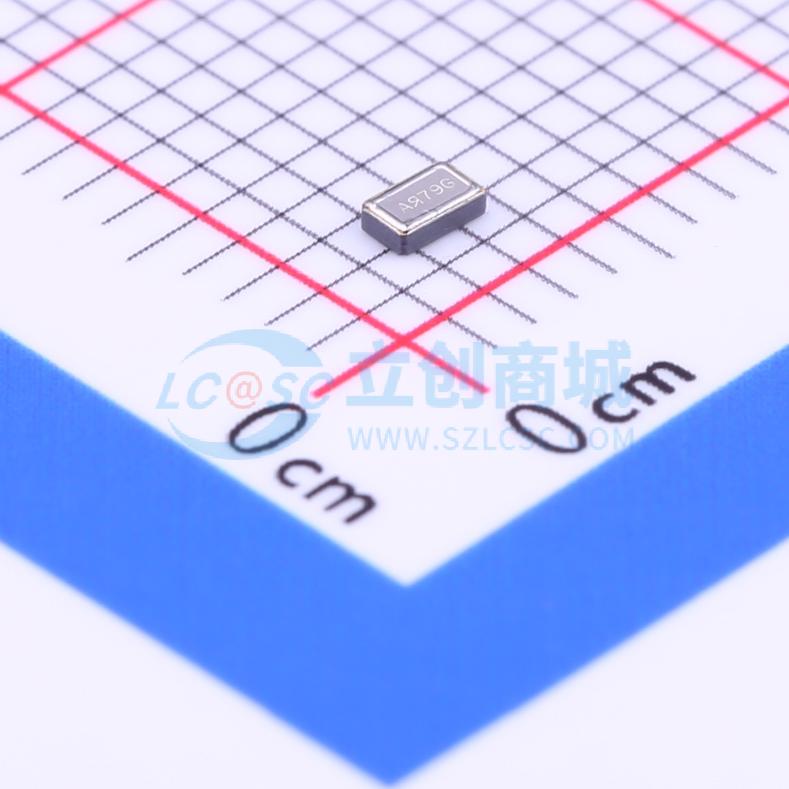

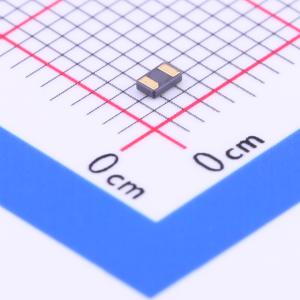

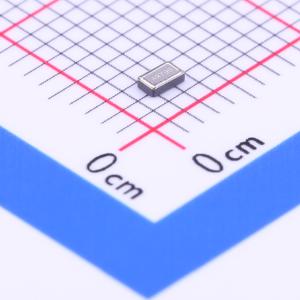

ABS06-107-32.768KHZ-T
32.768kHz ±20ppm 4pF
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 适用于功率敏感设计，需要最小的电镀负载（4pF）和超低等效串联电阻（ESR）。保证最大ESR为80kΩ，非常适合超低功耗实时时钟解决方案，需要极低的功耗。
- 品牌名称
- ABRACON
- 商品型号
- ABS06-107-32.768KHZ-T
- 商品编号
- C276418
- 商品封装
- SMD2012-2P
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无源晶振 | |
| 晶振类型 | - | |
| 频率 | 32.768kHz | |
| 常温频差 | ±20ppm |
| 属性 | 参数值 | |
|---|---|---|
| 负载电容 | 4pF | |
| 频率稳定度 | - | |
| 等效串联电阻(ESR) | 60kΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
ABRACON的ABS06-107-32.768kHz-T音叉晶体针对功率敏感设计进行了优化，所需电镀负载极小（4pF）且等效串联电阻（ESR）超低。该器件保证最大ESR为80kΩ，非常适合超低功耗实时时钟解决方案，其功耗极低（参考：意法半导体STM32L1、F2和F4微控制器）。
商品特性
- 最大高度0.6mm，适用于高密度电路板
- 陶瓷封装，具有出色的耐环境性和耐热性
- 扩展温度范围为-40℃至+85℃，适用于工业应用
- 4pF电镀负载有助于在极低的振荡器环路跨导（gm）≤3μA/V时维持振荡
- 保证最大ESR为80kΩ，确保更低的总体功耗和更高的增益裕量
- 在4pF有效振荡器环路负载下，频率设置公差严格，≤±20 ppm
- 宽工作温度范围（-40℃至+85℃）
- 在-40℃至+85℃范围内，典型稳定性≤±175 ppm，保证±250 ppm；参考25℃±3℃时的测量频率
- 节省空间的2.0x1.2x0.6 mm RoHS兼容表面贴装（SMT）封装
- 成本低，可通过ABRACON的全球经销商购买
应用领域
- 广泛应用于通信和测量设备
- 商业和工业应用
- 无线通信
