温馨提醒：图片仅供参考，商品以实物为准

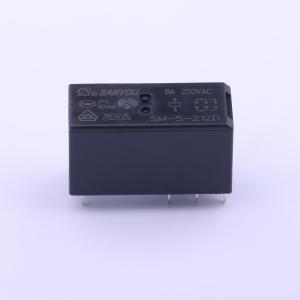

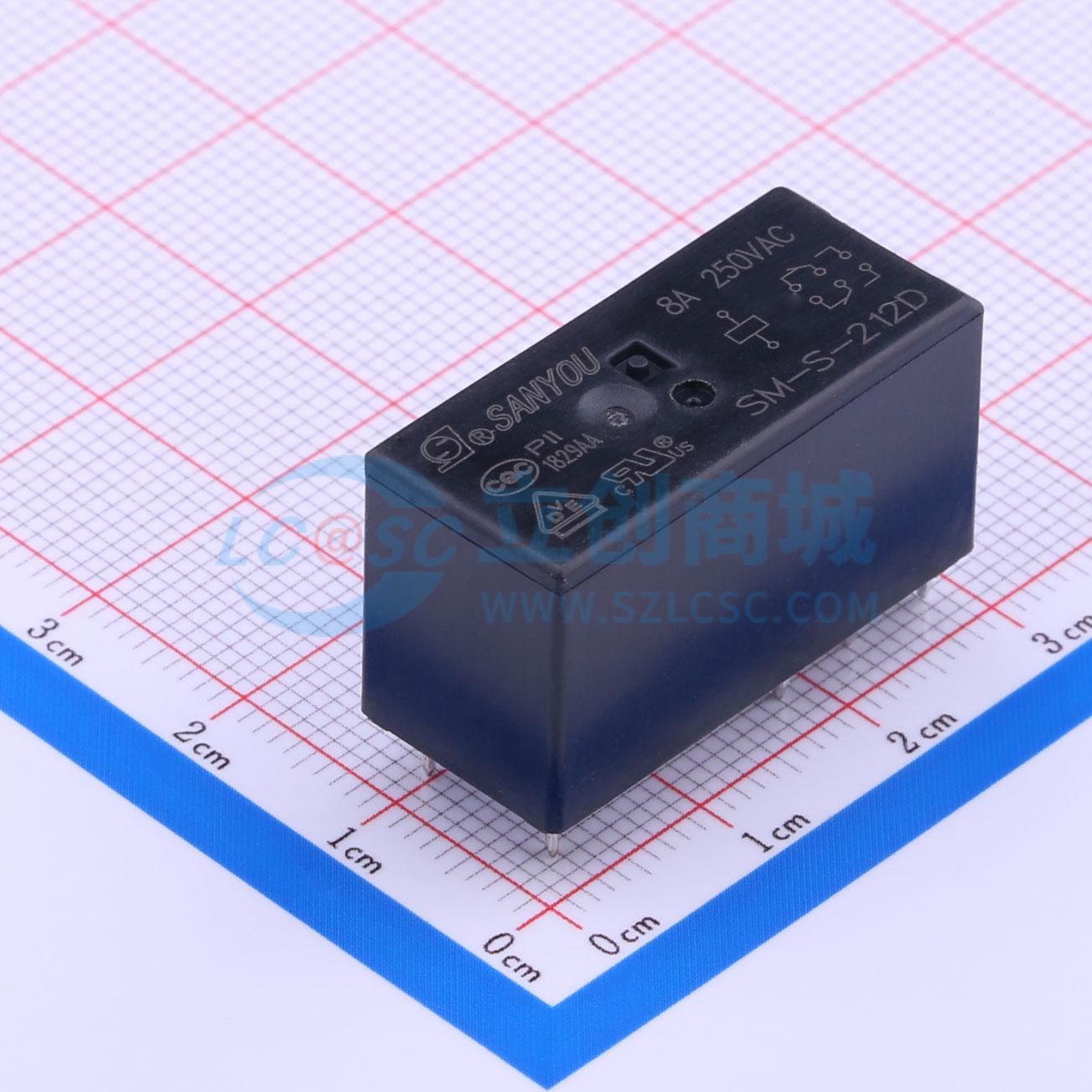

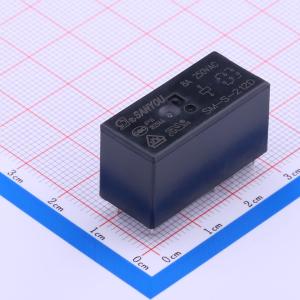

SM-S-212D
SM-S-212D
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SANYOU(三友)
- 商品型号
- SM-S-212D
- 商品编号
- C276430
- 商品封装
- 插件,12.7x29mm
- 包装方式
- 管装
- 商品毛重
- 13.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 16A@250VAC；8A@250VAC；12A@250VAC | |
| 最大切换电压 | 277V@AC | |
| 额定线圈功率 | 400mW | |
| 触点材料 | 银合金 | |
| 最大切换电流 | 20A；10A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 360Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | 15.7mm |
商品特性
- 16A高切换能力
- 体积小，仅15.7mm高度
- 耐压可达5000伏（线圈触点间），耐10kV浪涌电压
- 多种触点形式可供选择
- 线圈和触点之间的爬电距离和空气间隙z10mm
- 满足IEC 60335 - 1 GWIF 850℃，GWIT 775℃，满足CTI≥250V
- 可提供满足IEC60079 - 15的产品
- 安规认证UL，C - UL认证号：E190598；VDE认证号：40031353；CQC认证号：CQC10002049463
应用领域
- 家用电器，洗衣机，空调，微波炉，音响，显示器，工业控制仪器等
