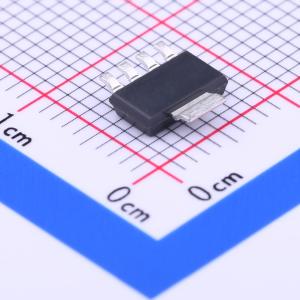

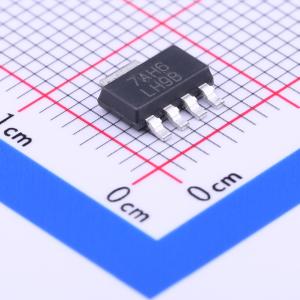

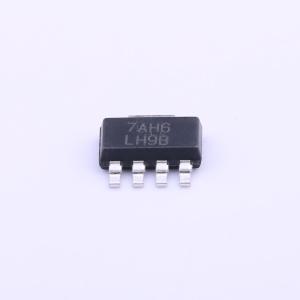

温馨提醒：图片仅供参考，商品以实物为准

LP3871EMP-5.0/NOPB

具有电源正常指示和使能功能的 800mA、7V、低压降稳压器

描述: LP3871 具有电源正常指示和使能功能的 800mA、7V、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP3871EMP-5.0/NOPB
商品编号: C276518
商品封装: SOT-223-5
包装方式: 编带
商品毛重: 0.1962克(g)

商品参数

商品概述

LP3871和LP3874系列快速超低压差线性稳压器的输入电源电压范围为2.5 V至7 V。提供多种预设输出电压选项。这些超低压差线性稳压器对负载阶跃变化响应迅速，适用于低压微处理器应用。该器件采用CMOS工艺开发，可实现静态电流低且与输出负载电流无关的运行。这种CMOS工艺还使LP3871和LP3874能够在极低的压差条件下工作。压差电压：超低压差电压；在80 mA负载电流下典型值为24 mV，在0.8 A负载电流下典型值为240 mV。接地引脚电流：在0.8 A负载电流下典型值为6 mA。关断模式：当SD引脚拉低时，静态电流典型值为10 nA。错误标志：当输出电压降至标称值的90%以下时，错误标志置低。检测：检测引脚可改善远程负载的稳压性能。精确输出电压：提供多种输出电压选项，范围从1.8 V至5 V，在室温下确保精度为±1.5%，在所有条件下（包括电压、负载和温度变化）精度为±3%。

商品特性

输入电压：2.5 V至7 V
超低压差电压
低接地引脚电流
负载调整率为0.04%
关断模式下静态电流为10 nA
规定输出电流为0.8 A
直流输出电压精度为±1.5%
错误标志指示输出状态
检测选项可改善负载调整率
对输出电容的最低要求
过温/过流保护
结温范围为 -40°C至 +125°C

应用领域

微处理器电源
GTL、GTL+、BTL和SSTL总线终端器
DSP电源
SCSI终端后置稳压器
高效线性稳压器
电池充电器
其他电池供电应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	7V
	输出电压	5V
	输出电流	800mA
	电源纹波抑制比(PSRR)	73dB@(120Hz)
	压差	300mV@(800mA)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	-
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
