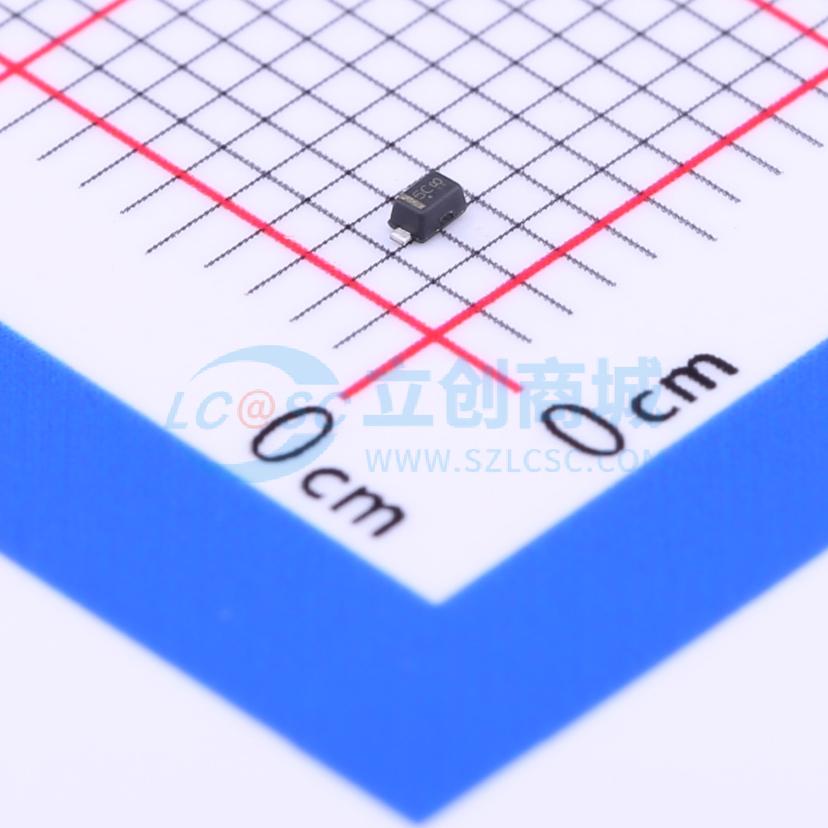

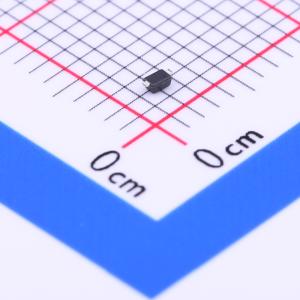

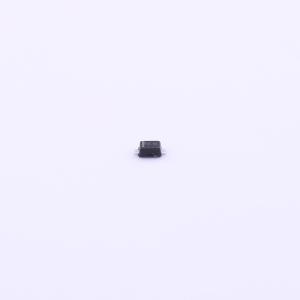

温馨提醒：图片仅供参考，商品以实物为准
SLESD5Z5C
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于保护对电压敏感的组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD5Z5C
- 商品编号
- C268189
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 6.7V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
静电放电（ESD）是电子系统故障的主要原因。瞬态电压抑制器（TVS）是ESD保护的理想选择。它们能够将输入的瞬态电压钳位到足够低的水平，从而防止受保护的半导体器件受损。 表面贴装TVS具有最小的引脚电感，是最佳选择。它们作为并联保护元件，连接在信号线与地之间。当瞬态电压超过器件的工作电压时，TVS会变成低阻抗路径，将瞬态电流引向地。 微小的SOD - 523封装为高密度电路板设计提供了灵活性，在这种设计中节省空间至关重要。这有助于缩短布线长度，增强抗ESD能力。
