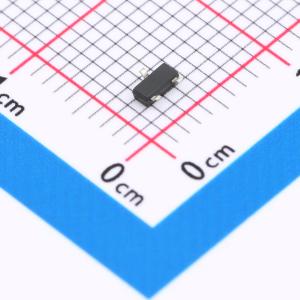

温馨提醒：图片仅供参考，商品以实物为准
SLSOT05C
单向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SLSOT系列是一款双片式电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。对于正瞬态，它将电压钳位在逻辑电平电源稍高的位置；对于负瞬态，它将电压钳位到低于地电位一个二极管压降的位置。仅连接引脚1和2时，它也可作为双向抑制器工作。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLSOT05C
- 商品编号
- C268191
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 7.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
SLSOT系列是一款双片式电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。对于正瞬态，它将电压钳位在逻辑电平电源稍高的位置；对于负瞬态，它将电压钳位到低于地电位一个二极管压降的位置。仅连接引脚1和2时，它也可作为双向抑制器工作。
商品特性
- 2个单向瞬态抑制二极管功能
- 低泄漏电流：在VRM下，lR最大值 < 20 μA
- 300W峰值脉冲功率（8/20 μs）
- 符合以下标准的数据线路瞬态保护
- 符合以下标准：IEC61000 - 4 - 2 4级，15 kV（空气放电）、8 kV（接触放电）；MIL STD 883E - 方法3015 - 7，3类，25 kV人体模型（HBM）
应用领域
-静电放电保护-高密度电路板设计
