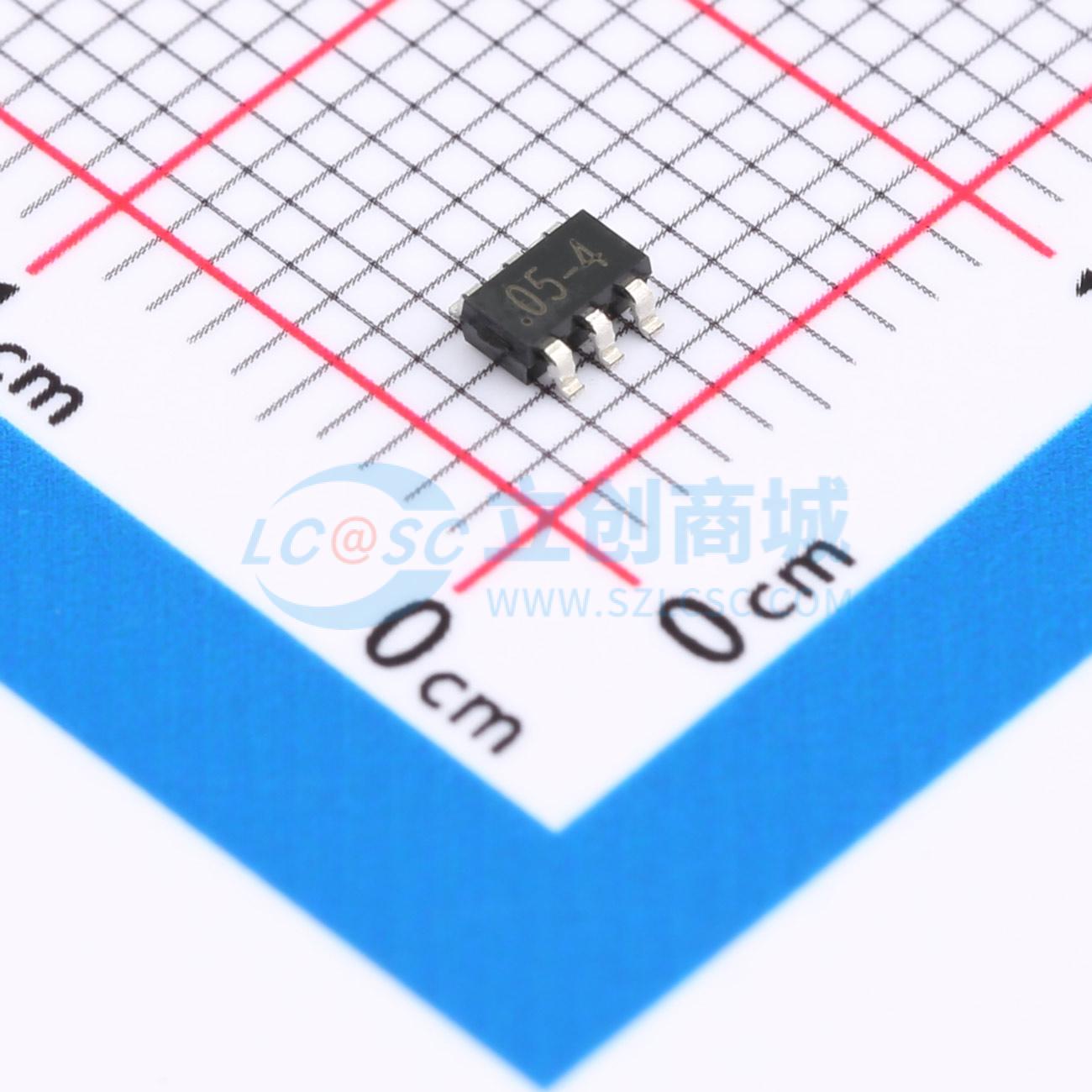

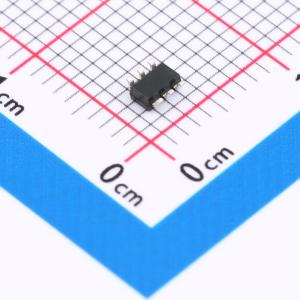

温馨提醒：图片仅供参考，商品以实物为准

SLE0504

TVS 5V截止峰值浪涌电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: SLE0504/SLE0503是浪涌额定二极管阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
品牌名称: Slkor(萨科微)
商品型号: SLE0504
商品编号: C268190
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

SLE0504/SLE0503是浪涌额定二极管阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感组件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和一个TVS二极管集成在单个封装中。在瞬态条件下，转向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游组件。低电容阵列配置使用户能够保护四条高速数据或传输线路。低电感结构可将高电流浪涌期间的电压过冲降至最低。

商品特性

带有内部TVS二极管的浪涌额定二极管阵列
小型封装（2.4 x 2.2mm）节省电路板空间
最多可保护四条I/O线和电源线
高速接口的低电容（<1pF）
至2.0GHz无插入损耗
低泄漏电流和钳位电压
低工作电压：5.0 V/3.3 V
固态硅雪崩技术
IEC61000-4-2（ESD）15kV（空气）、8kV（接触）
IEC61000-4-4（EFT）40A（5/50ns）
IEC61000-4-5（浪涌）24A（8/20us），2级（线对地）和2级（线对线）

应用领域

USB2.0
USB OTG
显示器和平板显示器
数字视频接口（DVI）
高清多媒体接口（HDMI）
千兆以太网
SIM卡端口
IEEE 1394火线端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	峰值脉冲电流(Ipp)	6A@8/20us
	击穿电压	6.6V
	反向电流(Ir)	3uA

	属性	参数值
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.6pF
