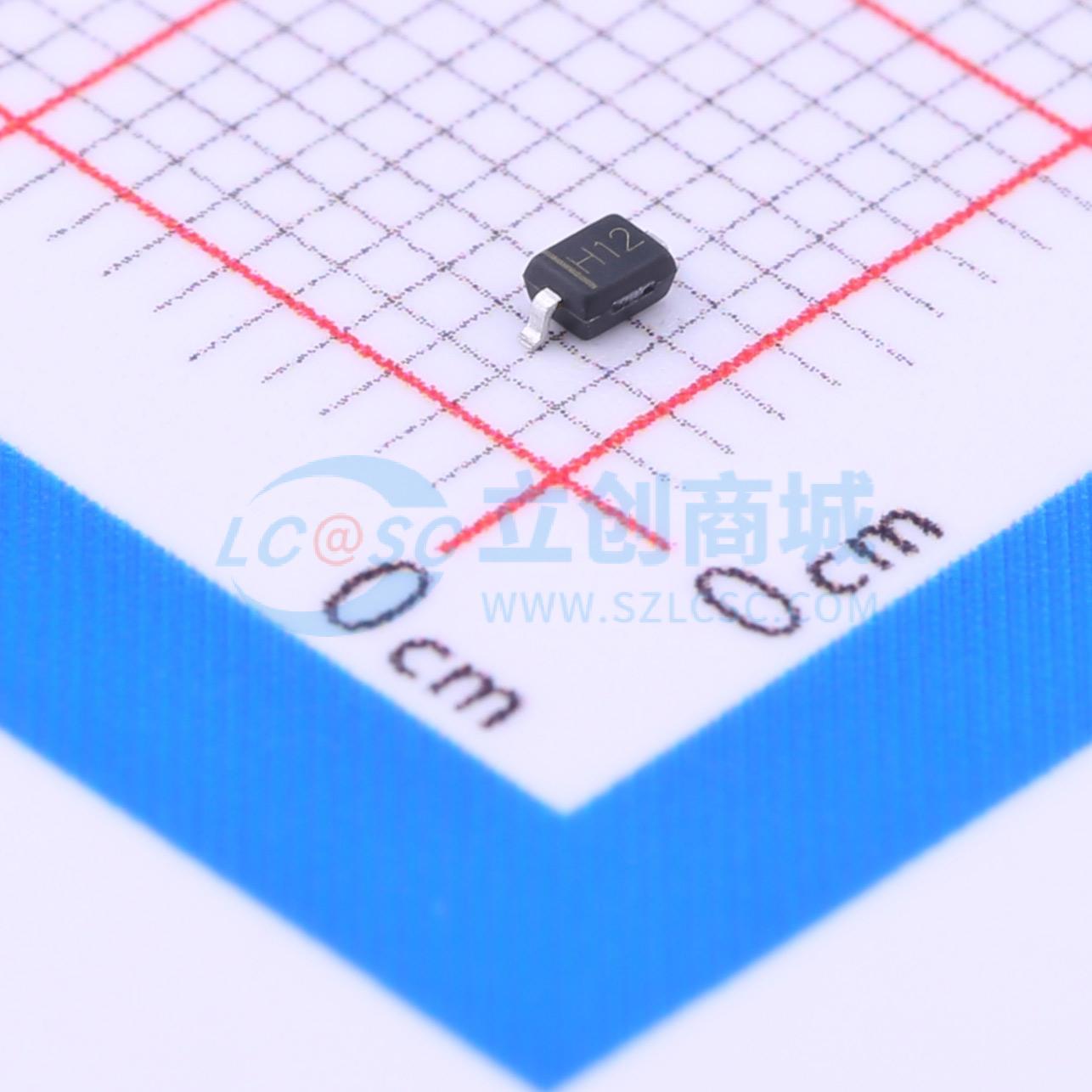

温馨提醒：图片仅供参考，商品以实物为准
CESD323HC12VU
单向ESD 12V截止 峰值脉冲电流：80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：2200瓦峰值脉冲功率 (tp = 8 / 20μs)。 SOD-323封装。 单向配置。 低钳位电压。 低泄漏电流。 高电容 (Cj = 350pF 典型值)。应用：计算机及外围设备。 通信系统
- 品牌名称
- CREATEK(达晶微)
- 商品型号
- CESD323HC12VU
- 商品编号
- C266464
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 80A | |
| 峰值脉冲功率(Ppp) | 2.2kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 350pF |
商品特性
- 2200瓦峰值脉冲功率（tp = 8 / 20μs）
- SOD-323封装
- 单向配置
- 低钳位电压
- 低漏电流
- 高电容（典型值Cj = 350pF）
- 单条数据/电源线防护：IEC 61000-4-2 ±30kV接触放电、±30kV空气放电；IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）；IEC 61000-4-5（浪涌）80A（8/20μs）
应用领域
- 计算机及外设
- 通信系统
- 笔记本电脑
- 电源线
- 电源管理
- USB Vbus
