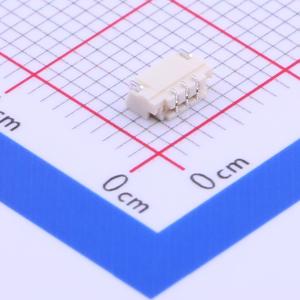

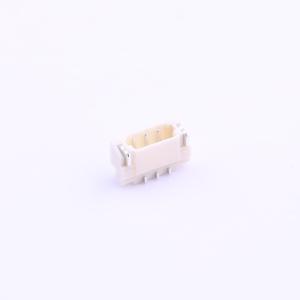

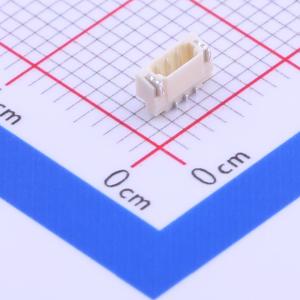

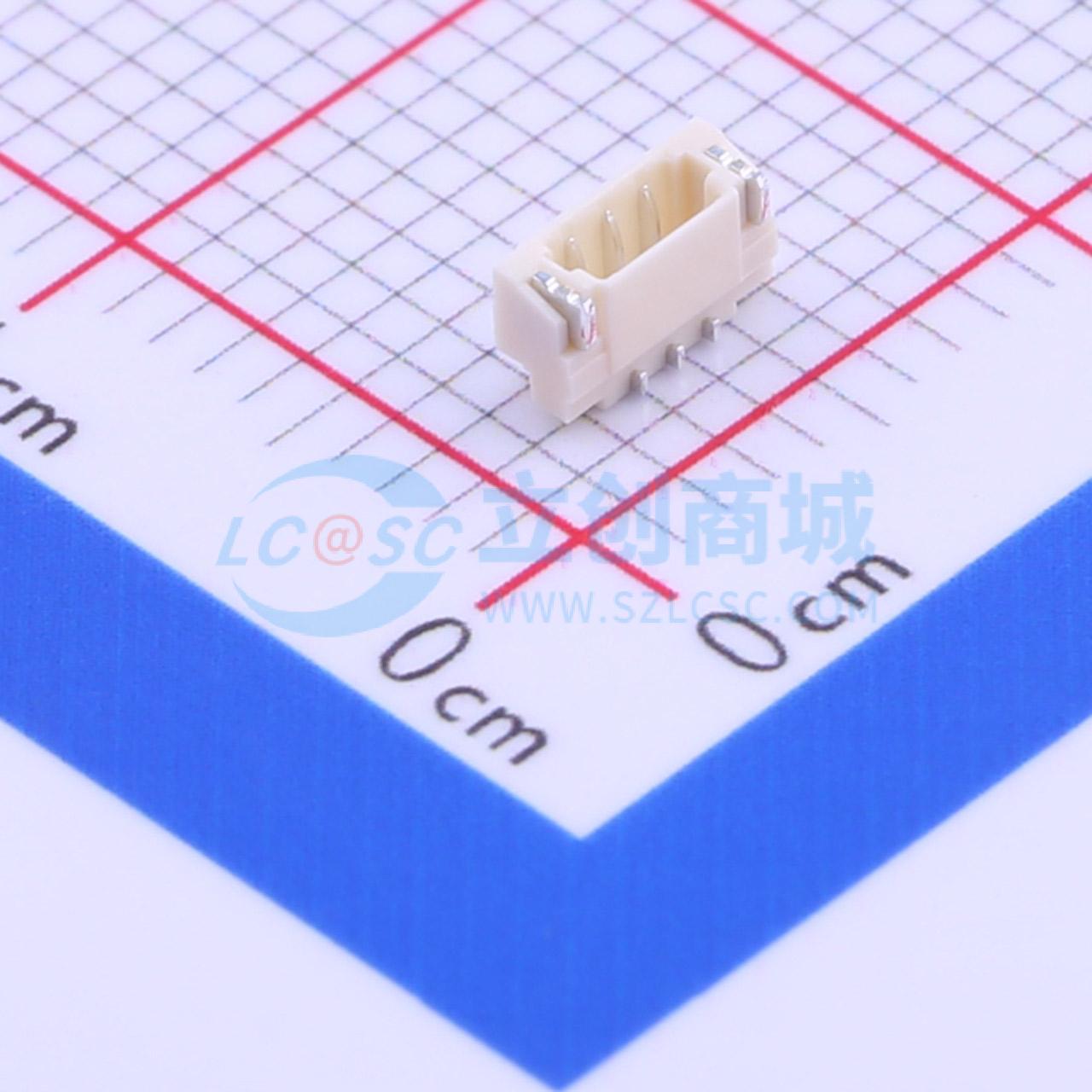

温馨提醒：图片仅供参考，商品以实物为准
SM03B-SURS-TF(LF)(SN)
1x3P 间距:0.8mm 卧贴 系列:SUR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 侧入式安装在PC板上后深度仅3.9mm,高度仅1.75mm;顶入式深度仅2.2mm,高度仅3.9mm。与传统的1.0mm间距SSR连接器相比,板上占用空间减少了34%(侧入式)。
- 品牌名称
- JST
- 商品型号
- SM03B-SURS-TF(LF)(SN)
- 商品编号
- C265338
- 商品封装
- SMD,P=0.8mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x3P | |
| 间距 | 0.8mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | SUR | |
| 总PIN数 | 3P | |
| 排数 | 1 | |
| 每排PIN数 | 3 | |
| 行距 | - | |
| 额定电流 | 500mA | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 30V | |
| 塑料材质 | PA | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 1.75mm | |
| X轴-板上底边长度(间距线) | 4.6mm | |
| Y轴-板上底边宽度 | 2.7mm |
