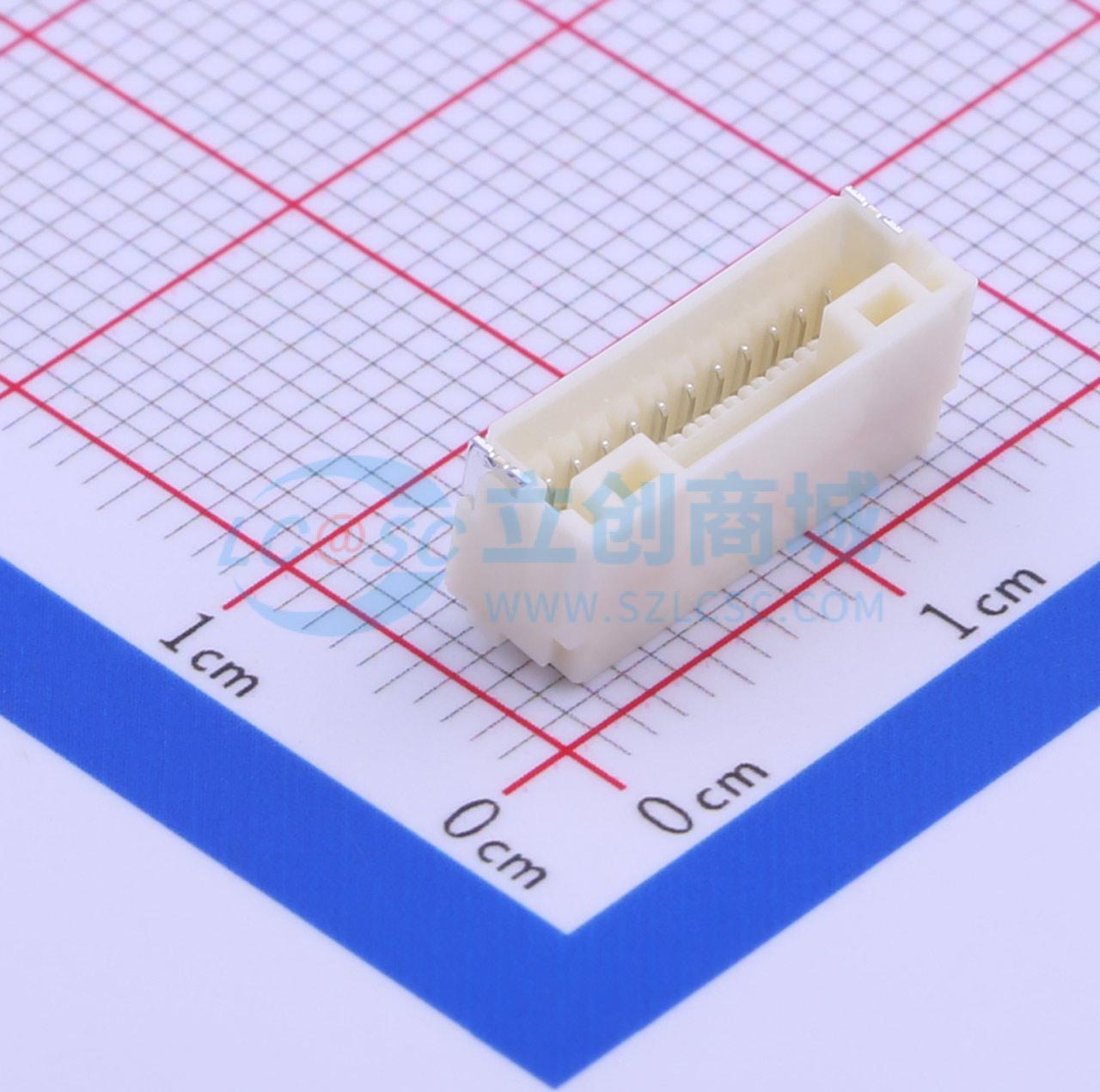

SM12B-NSHSS-TB(LF)(SN)实物图

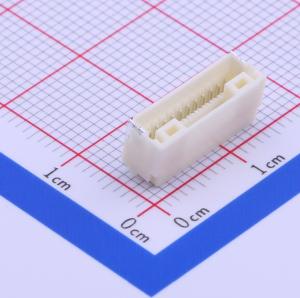

  • SM12B-NSHSS-TB(LF)(SN)商品缩略图

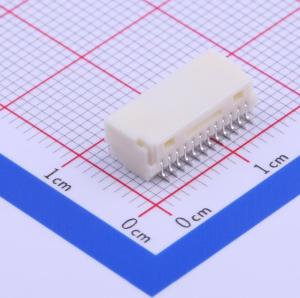

  • SM12B-NSHSS-TB(LF)(SN)商品缩略图
  • SM12B-NSHSS-TB(LF)(SN)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SM12B-NSHSS-TB(LF)(SN)

1x12P 间距:1mm 卧贴 系列:NSH

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
1.0mm间距安全锁定型连接器。这种低插入力型连接器实现了更轻松的配对操作。该连接器接触部分的基本概念等同于经过性能验证的SHL连接器。
品牌名称
JST
商品型号
SM12B-NSHSS-TB(LF)(SN)
商品编号
C265341
商品封装
SMD,P=1mm,卧贴​
包装方式
编带
商品毛重
1.42克(g)

商品参数

属性参数值
商品目录线对板针座
插针结构1x12P
间距1mm
安装方式卧贴
参考系列NSH
总PIN数12P
排数1
每排PIN数12
行距-
额定电流1A
触头材质铜合金
属性参数值
触头镀层锡
工作温度-25℃~+85℃
额定电压50V
塑料材质PA
阻燃等级UL94V-0
附加特征辅助焊脚
颜色白色
Z轴-板上高度4.4mm
X轴-板上底边长度(间距线)14mm
Y轴-板上底边宽度6.8mm

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)
个
起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交4单
