温馨提醒：图片仅供参考，商品以实物为准

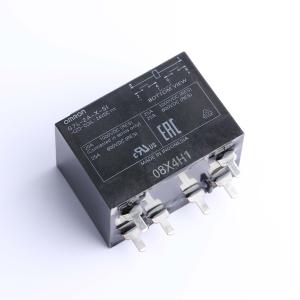

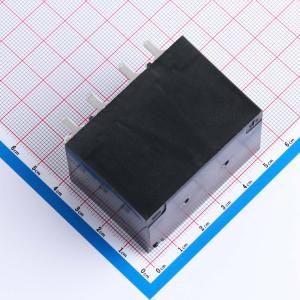

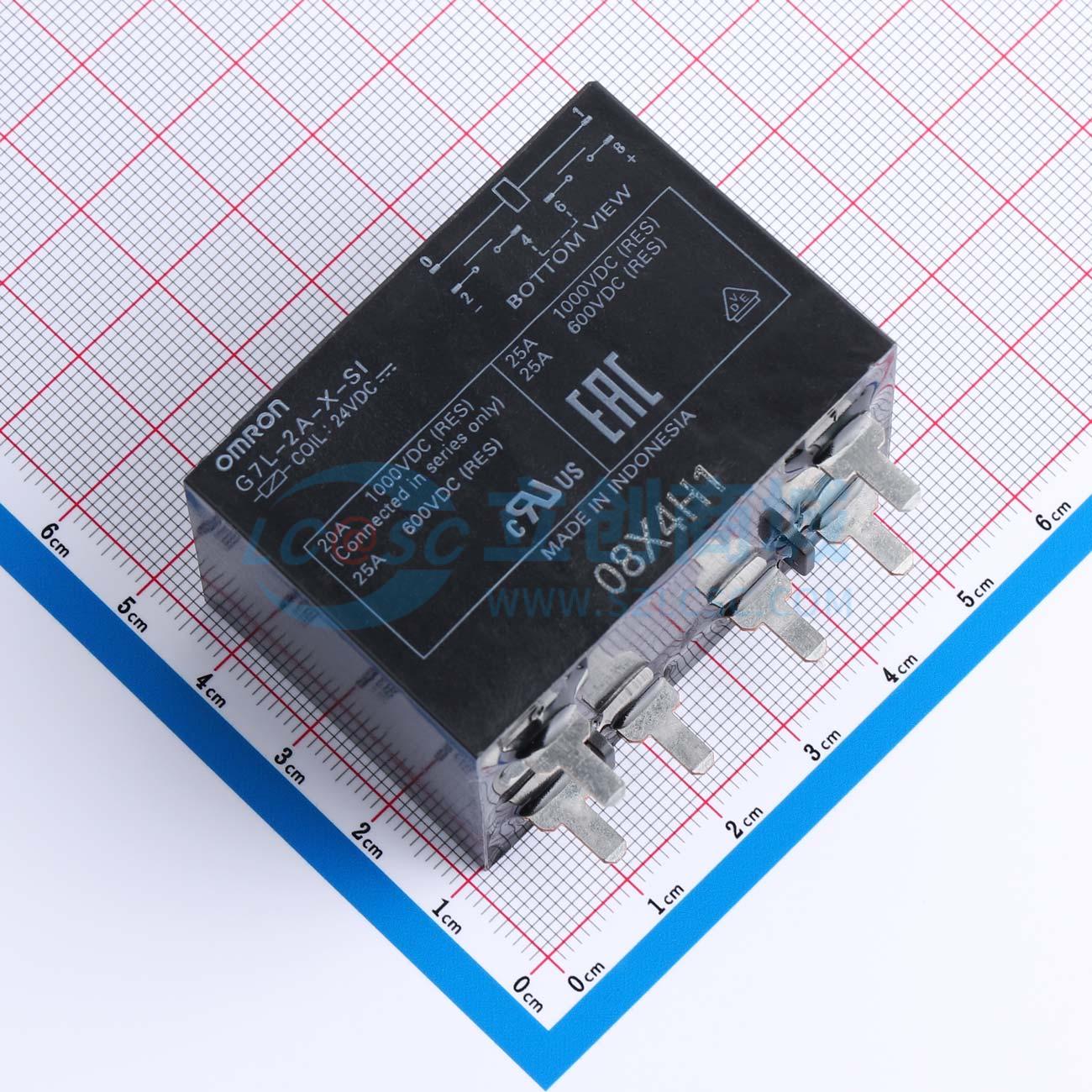

G7L-2A-X-SI-DC24
24V 30A 两组常开:2A(双刀单掷-常开)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DC高容量开关适用于正常和反极性，增加了反极性规格。两个极点串联，可断开或切换600至1000VDC。有助于降低功耗（在降低50%线圈电压时，功耗约为600mW）。符合UL和EN标准。采用6.0mm触点间隙（两极串联布线）设计，确保安全。是一系列初始接触电阻最大为10mΩ（在5VDC、1A条件下）的低接触电阻功率继电器。
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- G7L-2A-X-SI-DC24
- 商品编号
- C23705031
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 两组常开:2A(双刀单掷-常开) | |
| 触点容量(电阻负载) | 30A@600VDC；25A@1000VDC | |
| 最大切换电压 | 1kV@DC | |
| 额定线圈功率 | 800mW | |
| 触点材料 | 银合金 |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 30A | |
| 线圈电阻 | 233Ω | |
| 接触电阻 | 10mΩ | |
| 动作时间 | 30ms | |
| 释放时间 | 30ms | |
| 工作温度 | -40℃~+85℃ |
商品概述
该紧凑型功率继电器能够切换1000 VDC负载，提供适用于正常和反向极性的直流大容量切换功能。通过采用双极串联接线方式，可断开或切换600 ~ 1000 VDC。该设计有助于降低功耗，在50%降低的线圈电压下，功耗约为600 mW。产品符合UL和EN标准，为安全而设计，具有6.0 mm触点间隙。这是一系列低接触电阻的功率继电器，初始接触电阻最大为10 mΩ。
商品特性
- 能够切换高达1000 VDC的负载
- 提供正常和反向极性直流大容量切换
- 采用双极串联接线方式，可断开或切换600 ~ 1000 VDC
- 低功耗，在50%降低的线圈电压下功耗约为600 mW
- 符合UL和EN安全标准
- 设计具有6.0 mm触点间隙
- 初始接触电阻最大为10 mΩ
应用领域
- 光伏发电系统
- 储能系统
- 逆变器
- 不间断电源
- 工厂自动化直流链路
