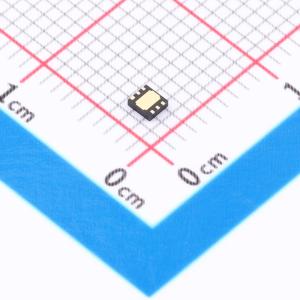

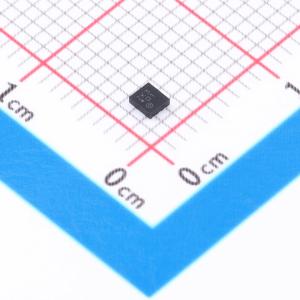

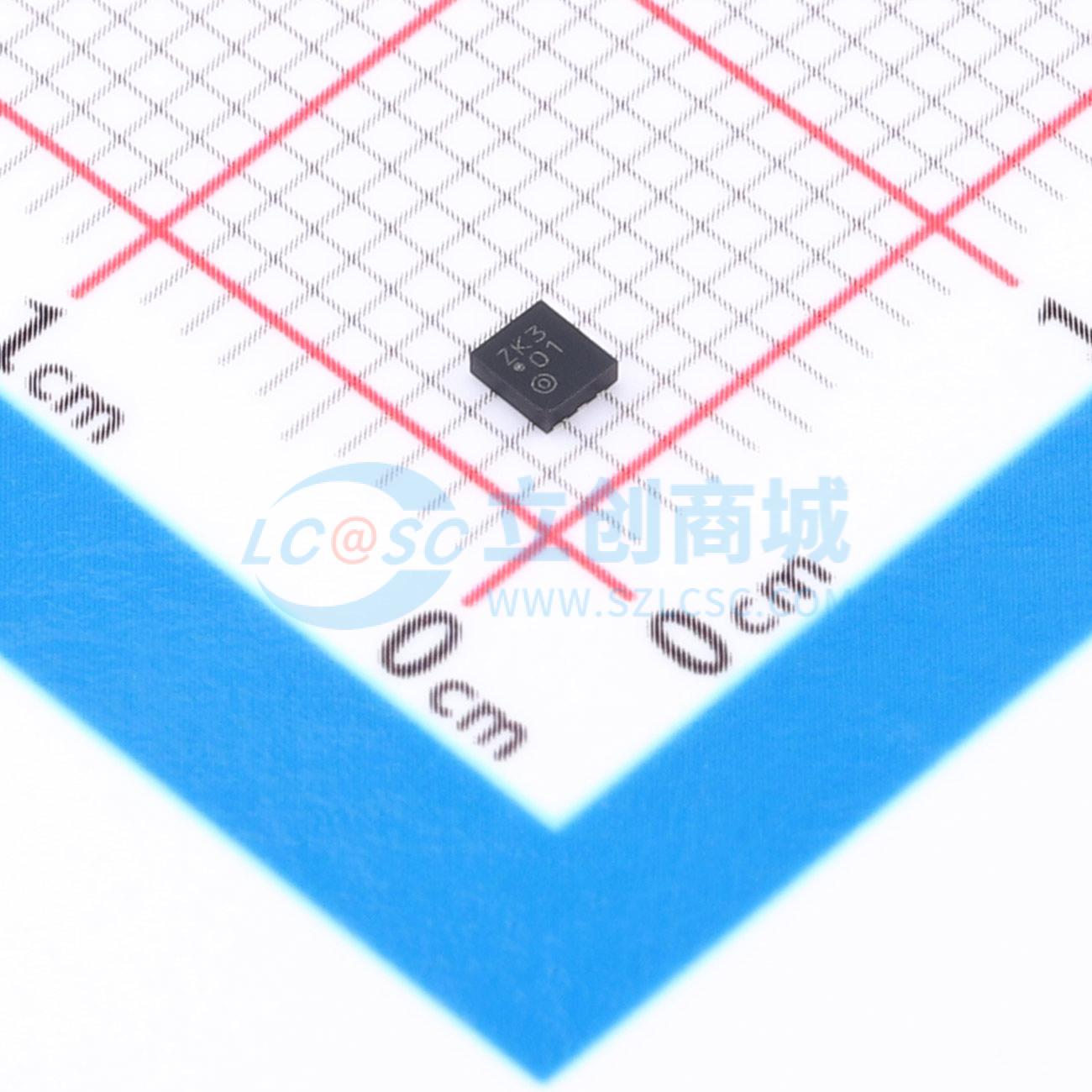

温馨提醒：图片仅供参考，商品以实物为准
XC9288B33DER-G
内置P沟道和N沟道驱动FET的同步降压DC/DC转换器，具备HiSAT - COT控制技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC9288B33DER-G
- 商品编号
- C23705915
- 商品封装
- USP-6C
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.5A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；过流保护；输出放电；保护锁死 |
商品概述
XC9287/XC9288系列是1.5A同步降压DC/DC转换器，内置P沟道驱动FET和N沟道驱动FET。 输出电压在内部设置为0.8V至3.6V，增量为0.05V。外部仅需连接一个电感器和两个电容器。 振荡频率可设置为1.2MHz或3.0MHz，以适应特定应用。 HiSAT - COT是一种专有的DC/DC转换器高速瞬态响应技术，可在负载波动期间将输出电压降至最低。它非常适合FPGA等瞬时负载波动较大的应用以及需要稳定输出电压的设备。有SOT - 89 - 5、USP - 6C两种封装可供选择。 HiSAT - COT是由Torex开发的一种专有的DC/DC转换器高速瞬态响应技术。它非常适合需要高精度和高稳定性电源电压的LSI。
商品特性
- 输入电压范围：2.5V ~ 5.5V
- 输出电压范围：0.8V ~ 3.6V（±2.0%）
- 输出电流：1.5A
- 振荡频率：1.2MHz、3.0MHz
- 效率（fOSC = 1.2MHz）：92%（VIN = 3.8V，VOUT = 1.8V，IOUT = 200mA）
- 静态电流（fOSC = 1.2MHz）：15μA
- 控制方法：HiSAT - COT控制、PWM控制（XC9）、PWM/PFM自动（X）
- 保护功能：热关断、电流限制、短路保护（B）
- 功能：软启动、UVLO、CL放电（B型）
- 输入/输出电容：陶瓷电容
- 工作环境温度：-40℃ ~ 105℃
- 封装：USP - 6C（1.8x2.0xh0.6mm）、SOT - 89 - 5（4.5x4.60xh1.6mm）
- 环保：符合欧盟RoHS标准，无铅
应用领域
- 通信设备/模块（蓝牙/ Wi - Fi / GPS等）
- MCU/FPGA/ASIC电源（负载点电源）
- 智能手机/移动电话
- 数码相机/摄像机
- 便携式游戏机
- 可穿戴设备
- 有源电缆/有源光缆
