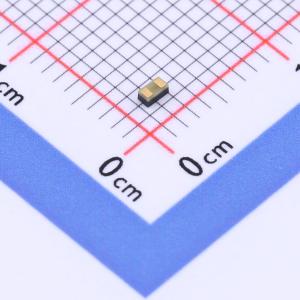

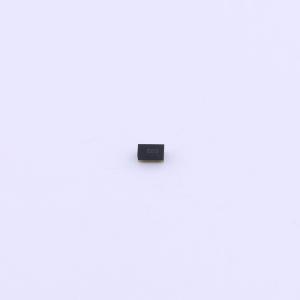

温馨提醒：图片仅供参考，商品以实物为准
CPDUR5V0HE-HF
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：双向ESD保护。 IEC 61000-4-5（浪涌）：脉冲峰值电流IPP = 8A。 IEC 61000-4-2（ESD）：接触放电 ±30kV。 低钳位电压。 低泄漏电流。 高浪涌电流
- 品牌名称
- Comchip(典琦)
- 商品型号
- CPDUR5V0HE-HF
- 商品编号
- C2443348
- 商品封装
- 0603(SOD-523F)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 128W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 双向静电放电（ESD）保护
- 符合 IEC 61000-4-5（浪涌）标准；脉冲峰值电流（I_PP） = 8A
- 符合 IEC 61000-4-2（静电放电）标准；±30KV（接触放电）
- 低钳位电压
- 低泄漏电流
- 高浪涌电流
