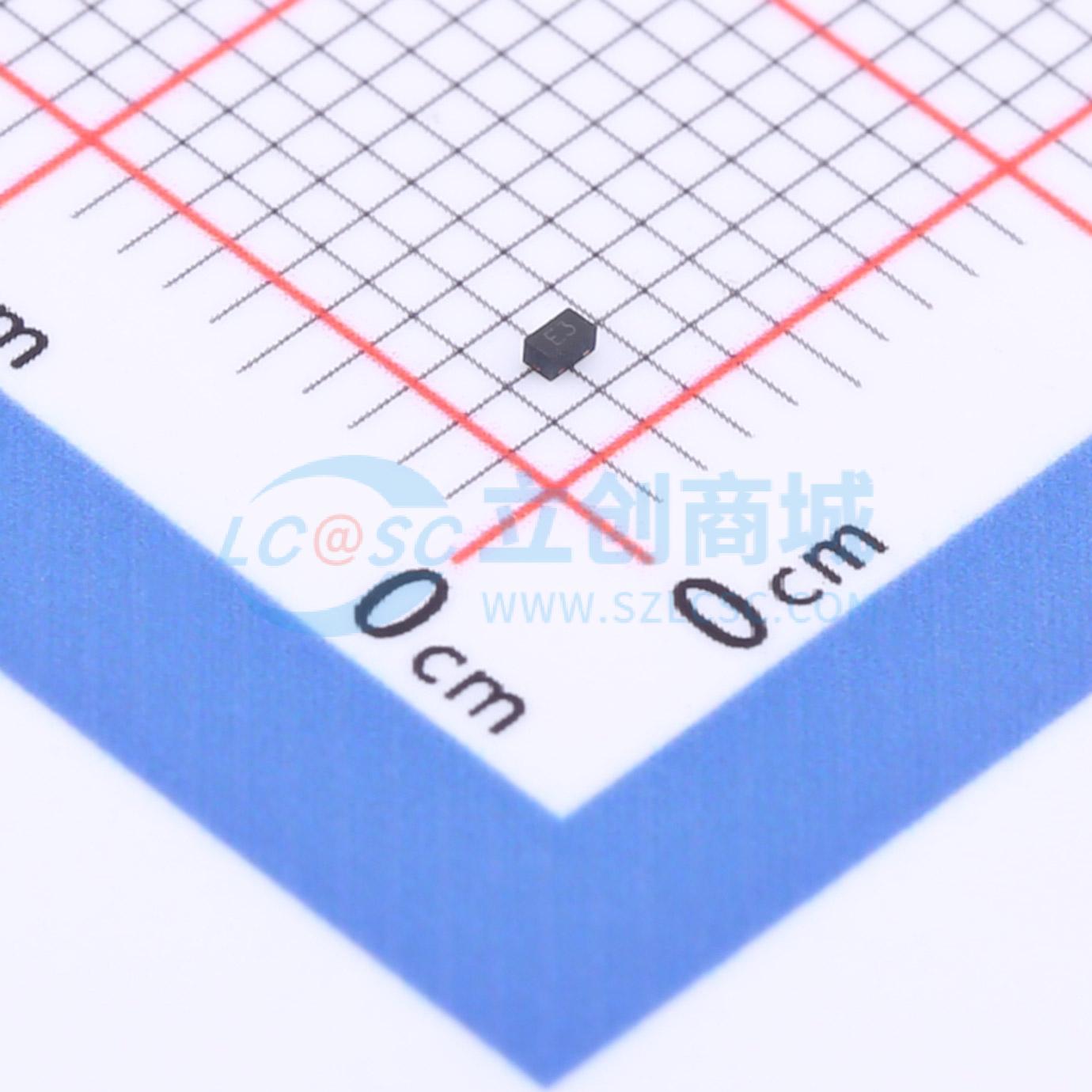

温馨提醒：图片仅供参考，商品以实物为准
ACPDQC3V3T-HF
车规级 双向ESD 3.3V截止 峰值脉冲电流：16A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：双向ESD保护。 IEC 61000-4-2 ±30kV（接触）。 人体模型3级ESD等级。 机器模型4级ESD等级。 表面贴装封装。 超小SMD封装：0402。 高组件密度。 符合AEC-Q101
- 品牌名称
- Comchip(典琦)
- 商品型号
- ACPDQC3V3T-HF
- 商品编号
- C2443351
- 商品封装
- SOD-923F(0402)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 峰值脉冲功率(Ppp) | 170W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.2V | |
| 反向电流(Ir) | 20nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品特性
- 双向静电放电（ESD）保护。
- 符合 IEC 61000-4-2 标准，接触放电 ±30kV。
- 人体模型（HBM）静电放电等级为 3 级。
- 机器模型（MM）静电放电等级为 4 级。
- 表面贴装封装。
- 超小型贴片封装：0402
- 元件密度高。
- 符合 AEC-Q101 标准
