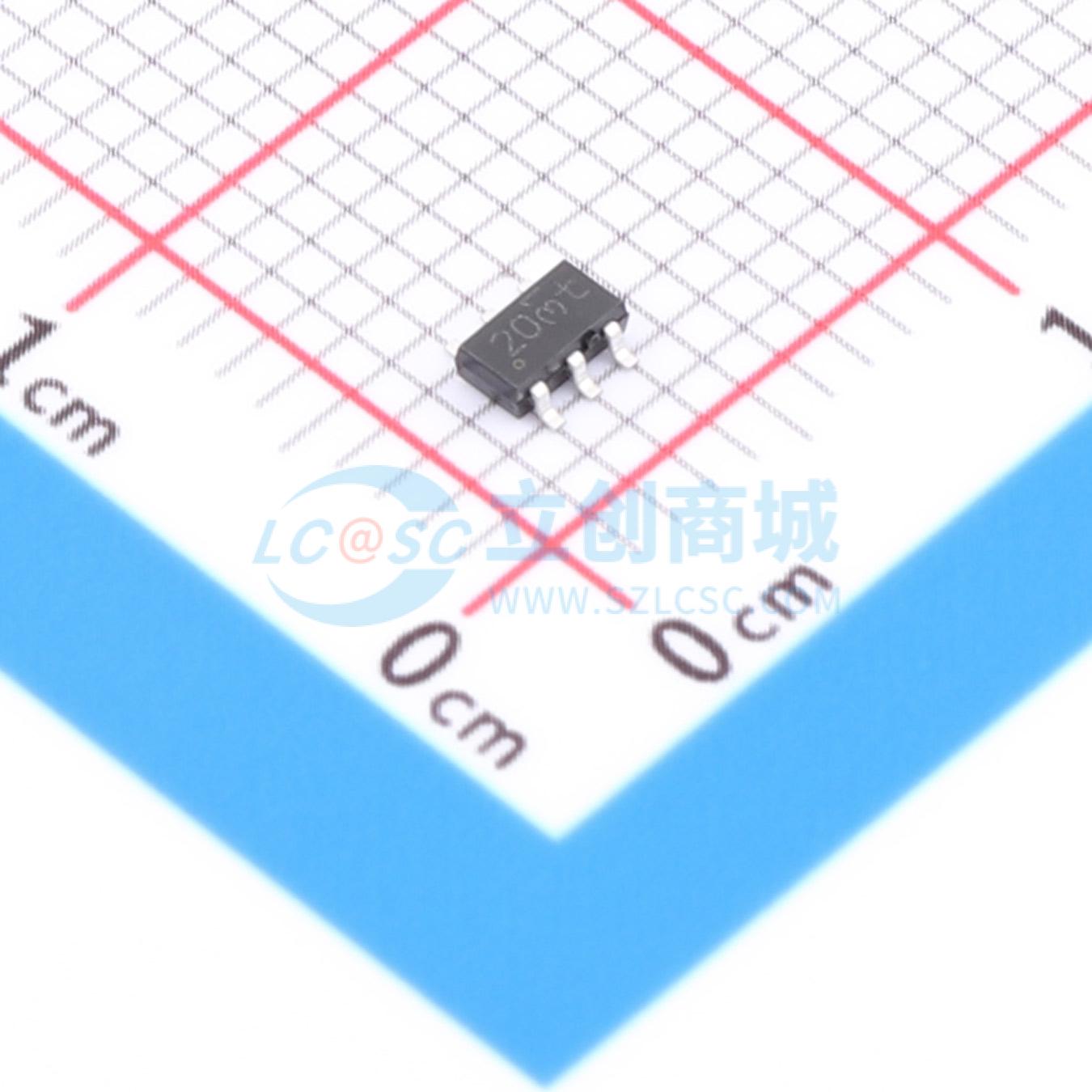

温馨提醒：图片仅供参考，商品以实物为准
IP4220CZ6F
ESD 5.5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IP4220CZ6旨在保护对电容负载敏感的I/O线路（如USB 2.0、以太网、数字视频接口（DVI）等）免受静电放电（ESD）损坏。它集成了四对超低电容轨到轨ESD保护二极管以及一个齐纳二极管，可为信号和电源组件提供保护，使其能承受高达±8 kV接触放电的ESD电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- IP4220CZ6F
- 商品编号
- C2443372
- 商品封装
- SC-74(TSOP-6)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
应用领域
- 针对高频模拟信号端口和高速串行数据传输端口的通用型下流ESD保护，应用于：
- 移动电话和个人通信系统（PCS）手机
- PC/笔记本电脑USB 2.0/IEEE1394端口
- DVI
- 无绳电话
- 无线数据（WAN/LAN）系统
- 移动互联网设备（MID）
- 移动媒体播放器（PMP）
- 高清多媒体接口（HDMI）
