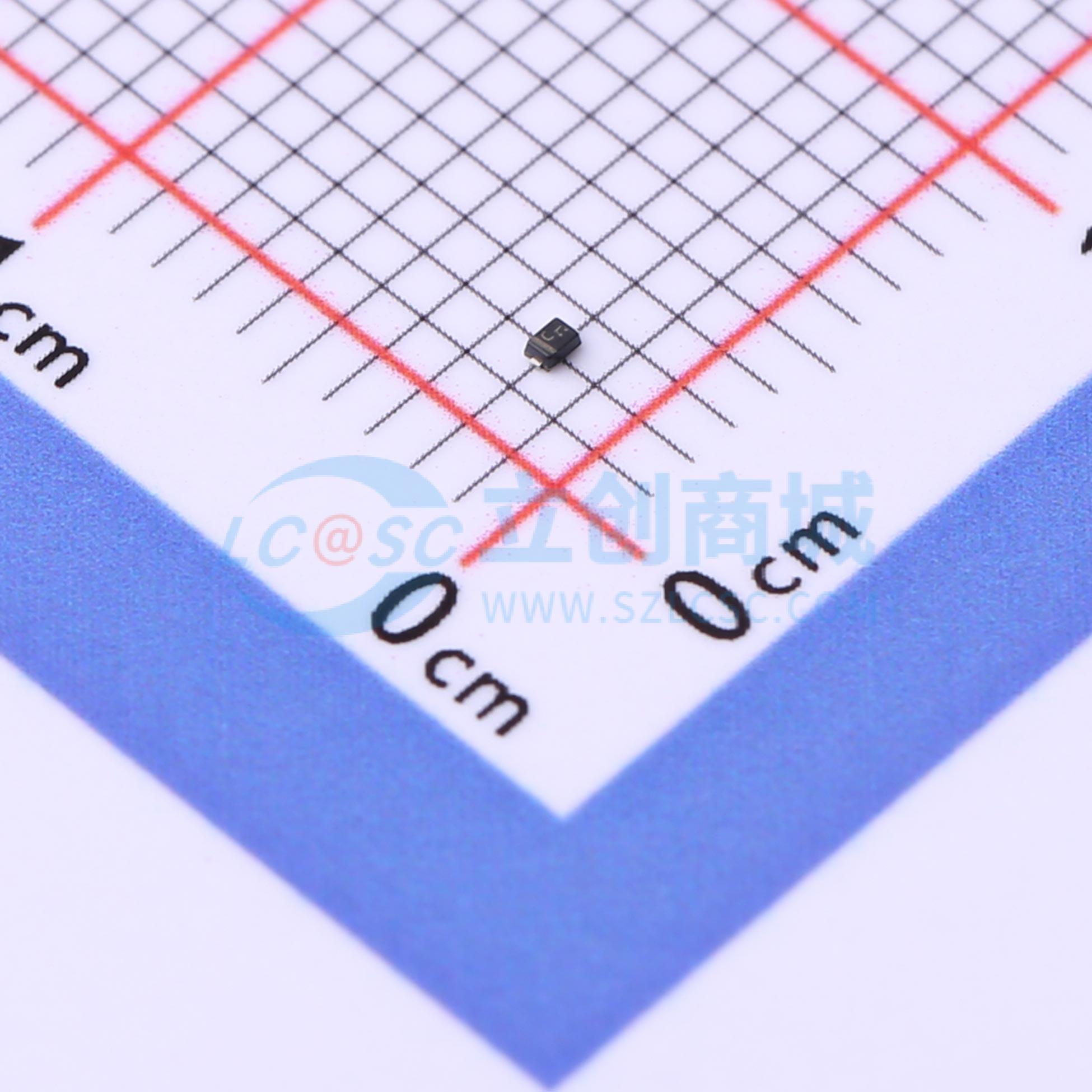

CPDQ5V0-HF
ESD 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：IEC 61000-4-2 Level 4 ESD保护。 人体模式3级ESD额定值。 8x20μs脉冲下峰值功率高达150瓦。 低泄漏电流。 响应时间通常 < 1ns。 工作电压：5V
- 品牌名称
- Comchip(典琦)
- 商品型号
- CPDQ5V0-HF
- 商品编号
- C2441615
- 商品封装
- 0402(SOD-923F)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 174W@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 符合 IEC 61000-4-2 4 级静电放电（ESD）保护标准。
- 人体模型 3 类 ESD 等级——20μs 脉冲下峰值功率高达 150W。
- 低漏电流。
- 典型响应时间 <1ns。
- 工作电压：5V
